Frequnzabhängigkeit bei Beamforming in Endfire-Konfiguration

Fragensteller · Gast

Hallo Physikerboard-Member,

ich habe mich in letzter Zeit mit Beamforming beschäftigt und bin auch einen mir bisher unerklärlichen Zusammenhang gestoßen.

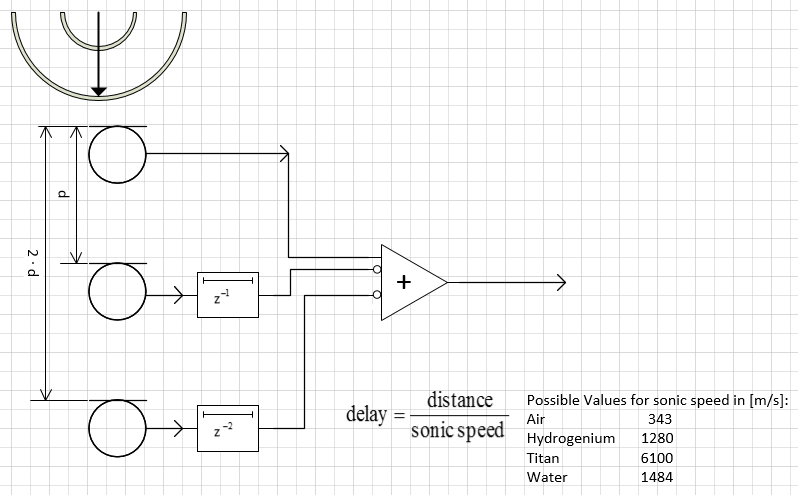

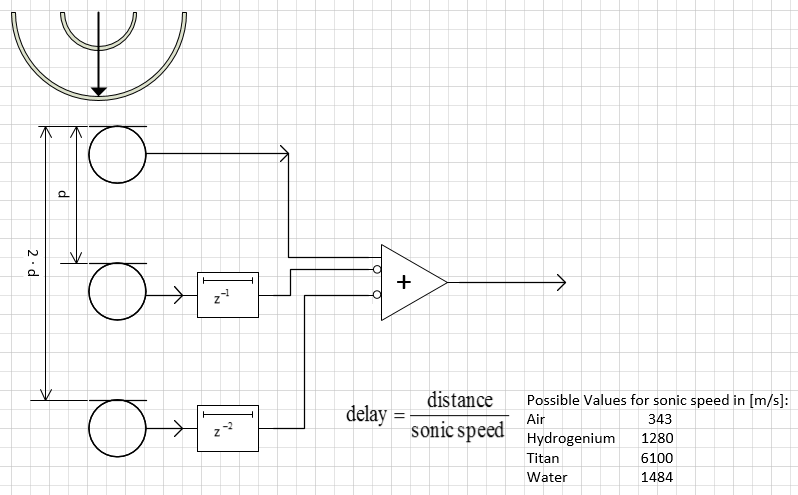

Um mein Problem zu verdeutlichen bietet sich folgende Grafik an:

Da so ein externer Link irgendwann nicht mehr funktioniert, hab ich das Bild als Anhang eingefügt. Steffen

Zu sehen ist dort mein theoretischer Aufbau, es handelt sich dabei um drei in Reihe liegenden Mikrophonen.
Ziel ist es eine Art gerichtetes hin hören zu realisieren. Wichtig dabei ist die Berechnung des Delays, der Akustischen Wellen, zwischen den einzelnen Mikrophonen.

Im Internet, zb im "Microphone Beamforming Simulation Tool" von Analog Devices. Dort ist stets die Rede von einer Frequenzabhängigkeit, auch in der Endfire Konfiguration.

Nun meine Frage:
Was stimmt an meinem Denkansatz nicht? Wieso spielt die Frequenz eine Rolle?

Ich danke für jede Hilfreiche Antwort.
