Statik, allgemeines Kräftesystem

aaabbb · Anmeldungsdatum: 26.09.2013 Beiträge: 509

Hi,

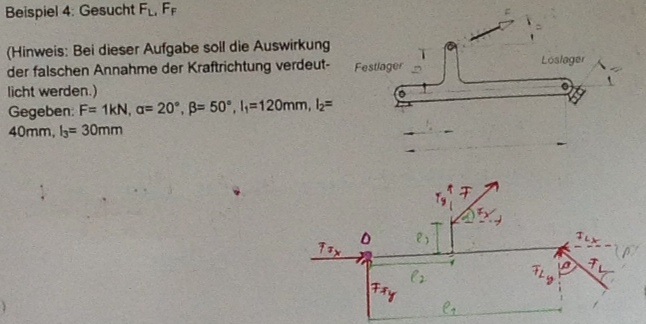

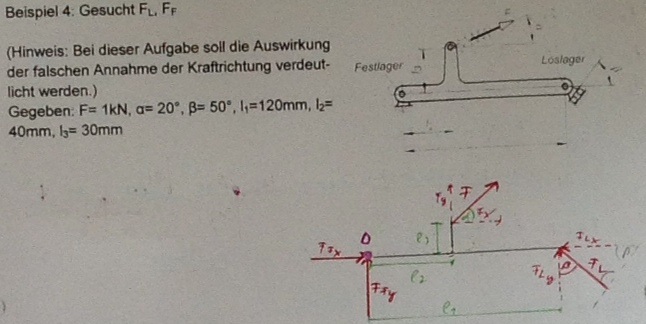

Ich sitze gerade for folgender Aufgabe (siehe Anhang.

Da in der Statik ja die resultierenden Kräfte =0 sein müssen habe ich das Bauteil mal "freigemacht".

Nun müssen ja alle Kräfte in x und y Richtung 0 ergeben.
Zudem muss das Drehmoment =0 sein.
Wenn ich jetzt den Drehpunkt auf das Linke Festlager lege, fallen ja die Kräfte F(Fx) und F(Fy) für das Drehmoment weg, da sie direkt am Drehpunkt angreifen (kein Hebelarm).

Wie heißt dann die Drehmomentengleichung?:
0=F(Ly)*l1+...
Bewirkt die Kraft F(x) auch ein Drehmoment?
Wie soll ich die Kraft F mit in die obere Gleichung einsetzen?
Das ist meine Frage. Wenn F(x) auf der gleichen Ebene wie F(Fx) liegen würde, könnte man sie ja auch vernachlässigen (kein Hebelarm).
Aber wie ist es jetzt?

Danke für eure Hilfe.

jumi · Gast

Ich nenne die Auflager lieber A (fest) und B (lose), die Auflagerkräfte entsprechend F_A und F_B.

Dann ist

aaabbb · Anmeldungsdatum: 26.09.2013 Beiträge: 509

Ok, thx. Jetzt hab ich's verstanden.
