Spannung berechnen (Wechselstromkreis)

JellyBelly · Anmeldungsdatum: 20.06.2014 Beiträge: 58

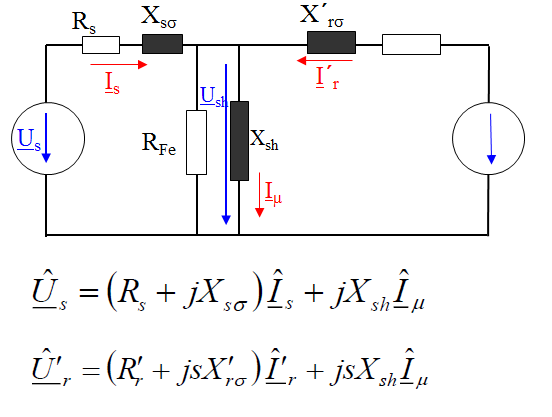

Kann mir jemand sagen wieso hier einfach der Widerstand R_FE vernachlässigt wird und wieso ich hier eine Reihenschaltung betrachte wenn ich die jeweiligen Spannungsabfälle berechnen will ? Es sieht so aus als ob man die Schaltung in zwei teilt, wobei beide dann immer noch durch denselbe Strom laufen wie davor. Kann man das somachen bei einer galvanischen Kopllung?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Es ist alles in Ordnung und nichts wird vernachlässigt.

Die linke Spannung ist die Summe aus der Spannung an den Serienwiderständen + die Spannung an der Hauptinduktivität. Letztere ist

und:

Rechts detto.
