Doctor Who Verfasst am: 11. Jul 2014 14:57 Titel: komplexer Strom i3 bei Aufgabe

Hallo Alle,

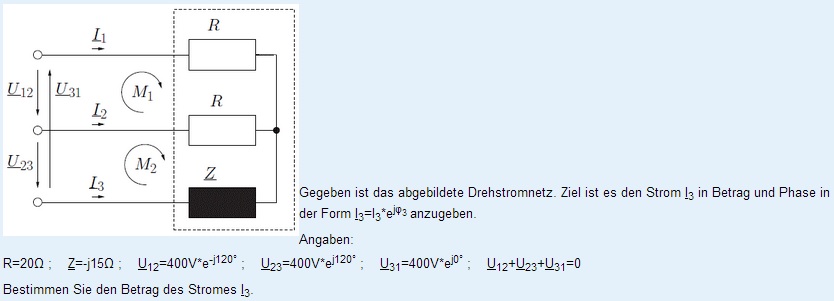

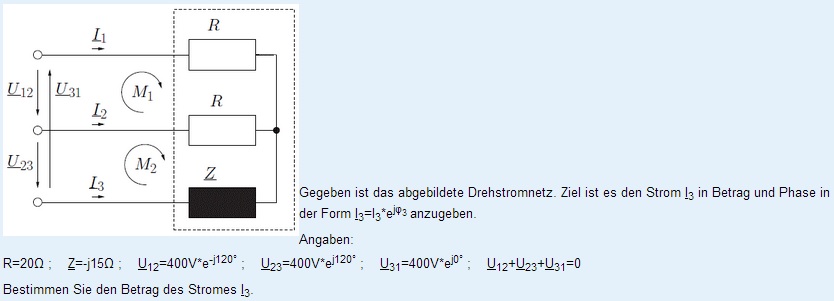

könnte mir jmd. einen Tipp geben zu angehängter Aufgabe? Wenn ich die Maschen bilde dann komme ich nicht wirklich weiter. unglücklich


Beschreibung:

Download

Dateiname:


Dateigröße:

47.54 KB

Heruntergeladen:

327 mal

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 11. Jul 2014 15:11 Titel:

Doctor Who hat Folgendes geschrieben:

Wenn ich die Maschen bilde dann komme ich nicht wirklich weiter weil.

Weil was?

Natürlich kommst Du mit nur einer Masche nicht weiter. Du hast ein Netztwerk mit den drei unbekannten Strömen, also benötigst Du - auch wenn Du nur eine Unbekannte ausrechnen willst - drei Gleichungen. Im vorliegenden Fall sind das zwei Maschengleichungen und eine Knotenpunktgleichung.

Du kannst allerdings auch das Knotenspannungsverfahren anwenden und zunächst die Sternpunktspannung U0 aus dem Knotenpunktsatz bestimmen:

Der Strom I3 ist dann laut Überlagerungssatz
