Strom im Netzwerk bestimmen

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

Guten Tag

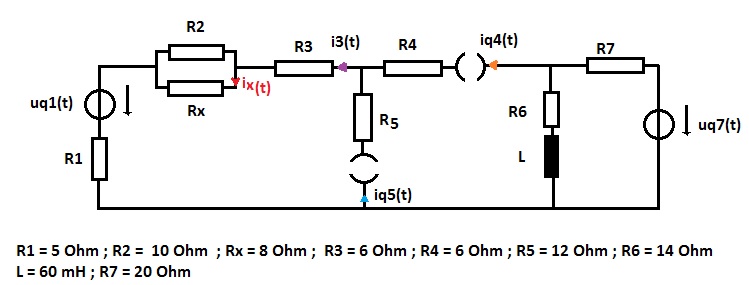

In der Aufgabe soll der Strom ix(t) berechnet werden. Das Verfahren ist mir überlassen.

Also mein Ansatz wäre:

Ersatzspannungsquelle berechnen,

Den Widerstand Rx abklemmen und den Ersatzinnenwiderstand bestimmen.
Hier hab ich aber schon Probleme, denn die Stromquellen werden ja unterbrochen. Dann werden die doch aus Sicht der Klemmen nicht als Ersatzinnenwiderstand berücksichtigt, oder?

Die Leerlaufspannung am Widerstand Rx würde ich mithilfe des Maschensatzes aufstellen, doch mir fehlt erstmal der Ansatz für den Ersatzinnenwiderstand ... da bin ich mir nicht sicher grübelnd

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Schau genau! Big Laugh

Innenwiderstand:

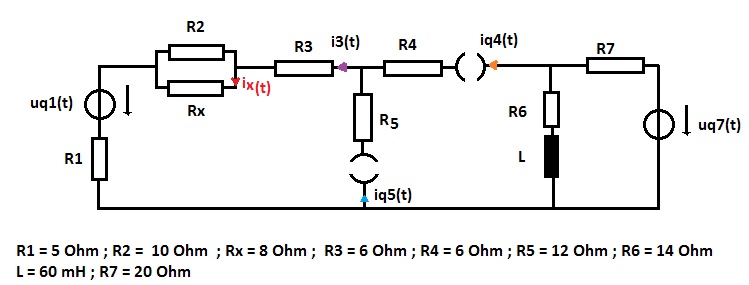

siehe Bild: Was wird man da wohl reinmessen?

Ersatzspannung:

Welcher Strom fließt durch R2, wenn man Rx abklemmt?
Welche Spannung hast du dann an den Klemmen?

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

Hallo schnudl!

Ich muss den Innenwiderstand doch aus Sicht der Klemmen bestimmen, ist das richtig? Wenn ich nun die Klemmen dort einzeichne, würde ich doch nur den Widerstand R2 "aus Sicht der Klemmen" haben. Ist das korrekt?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ja

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

Hallo,

ich bins wieder. Ich hab anscheinend immer noch Probleme mit dieser Aufgabe und der gleichen Art ... Mir ist aufgefallen, dass ich auf deine Frage welcher Strom durch den Widerstand fließt garnicht geantwortet hab und ich weiß es nicht

grübelnd

Ich hab mich mit einer anderen Aufgabe beschäftigt, die genau identisch aufgebaut ist nur mit anderen Bauelementen, und ich hab sie noch nicht richtig lösen können. Der Strom i3 wird es nicht sein oder?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Leerlaufspannung ist Spannung an R2, wenn Rx entfernt wird.

* welcher Strom fließt durch R2 ?
* welche Spannung hat man dann an R2 ?
* was kann man über I3, I4 und I5 aussagen?

Nochmal: genau schauen, nicht verwirren lassen!

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

Also eigentlich seh ich ja nur den Strom i3. Aber links ist ja auch noch eine Spannungsquelle, deswegen bin ich jetzt irritiert.

Ich hätte da noch kurz ne andere Frage, was mach ich denn wenn der Strom i3 null ist, also die Stromquellen so dimensioniert sind, dass sich der Strom aufhebt? Das war in einer anderen Aufgabe so.

Steh hier völlig auf dem Schlauch grübelnd

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Siehst du denn nicht, dass

und daher

?????????

Was für Tipps soll ich noch geben, ohne gleich die Lösung hinzuschreiben? Ich glaube du musst noch etwas üben, Zusammenhänge in einer Schaltung zu "sehen".

Pfirsichmensch · Anmeldungsdatum: 09.08.2014 Beiträge: 284

Stimmt ... ich war nur ziemlich durcheinander, weil ich in einer anderen Aufgabe die genau so aufgebaut war, die Ströme falsch berechnet habe.

Danke für die Geduld :)
