Kräftegleichgewicht erstellen

piknockyou · Anmeldungsdatum: 14.10.2014 Beiträge: 76

Hallo ihr!

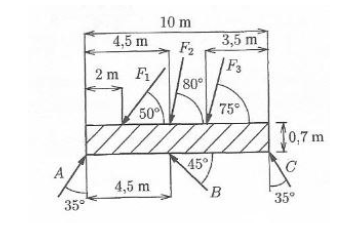

Ich habe eine Frage zu dem Bild einer Aufgabe, welches ich angehängt habe.
Ich muss ja für eine analytische Lösung 3 Gleichungen aufstellen.
ΣFxi = 0
ΣFyi = 0
ΣMi = 0
Zu der Momentengleichung habe ich eine Frage bei diesem Beispiel.
Bisher habe ich nur Aufgaben gelöst, bei der die Materialstärke des belasteten "Balkens" keine Rolle gespielt hat.
In diesem Fall muss ich anders vorgehen, oder?
Muss ich die Kraftlinien nun immer bis zur Mitte der Materialstärke verlängern und dann die Hebelarme somit mit den gegebenen Winkeln und Materialstärke neu bestimmen.
Also sozusagen dass die Kräfte von unten und die Kräfte von oben auf einer Line wirken?

Danke.

jumi · Gast

Zerlege alle Kräfte in Horizontal- und Vertikalkomponenten.

Summe aller horizontalen Komponenten = 0
Summe aller vertikalen Komponenten = 0
Summe aller Momente bezüglich eines beliebigen Punktes = 0
