Frage zu einer Diodenschaltung

Gast

Hi,

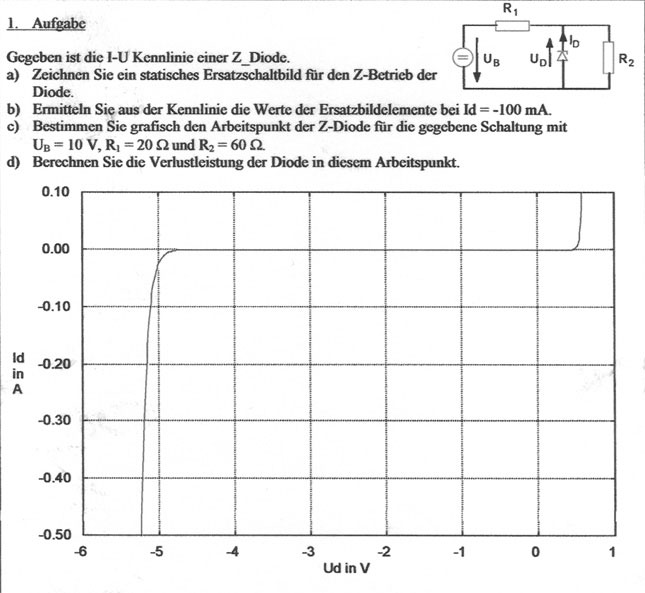

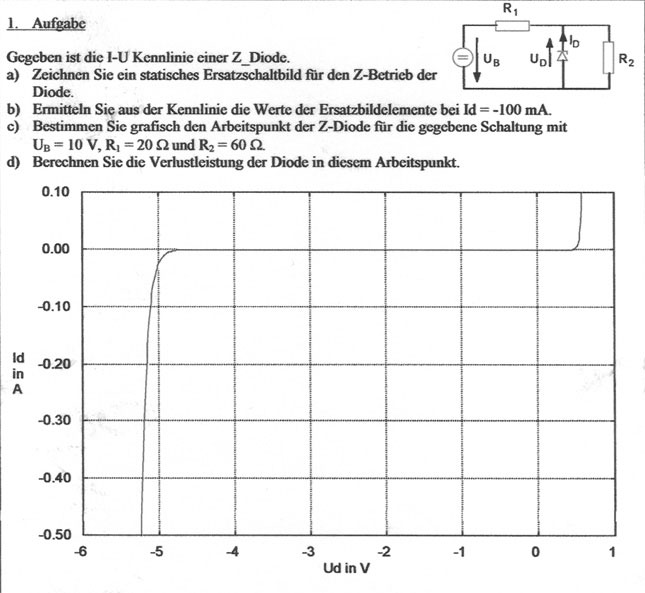

ich muss folgende Aufgabe lösen. Leider weiß ich nicht wirklich, wie ich vorgehen muss. Das Aufgabenblatt habe ich angehängt. Folgende Sachen habe ich bereits erarbeitet, ob es richtig ist, weiß ich nicht.

Aufgabe a)

Aus der Diode wird ein Widerstand (kommt auch noch ein Strom- oder Spannungsquelle hinzu?), Rest bleibt gleich.

Aufgabe b)
Könnte man ja über Maschen- und Knotensätze machen, leider fehlt mir dazu UB. UD kann ich ja ablesen, aber dann komme ich trotzdem nicht weiter...Welchen Weg gibt es da noch?

Aufgabe c)
Schaffe ich irgendwie nur teilweise. I1 (zwischen R1 und UB in Richtung R1 definiert) = 10V/80 Ohm = 0,125 A. Daraus folgt U1 an R1 = 2,5 V. UD=U2=7,5V. Das ist aber gar nicht mehr in der Kennlinie zu finden - hier hänge ich dann...

Aufgabe d)
Verlustleistung P_Verlust = UD * ID
Da fehlen mir halt die Werte.

Ich hoffe, Ihr könnt mir helfen! Vielen Dank schon mal im Voraus!

Herzliche Grüße,
deadcantdance

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Zu c:

Bei der Parallelschaltung addieren sich die Ströme. Daher muss man für die resultierende Kennlinie von Z und R2 die Widerstandskennlinie von R2 addieren. Die Z-Kennlinie wird dann leicht "gekippt". Der Arbeitspunkt ergibt sich dann aus dem Schnittpunkt dieser Kennlinie mit der Arbeitsgeraden Ud = 10V - Id x 20

Zu b:

Die Gleichung im Arbeitspunkt I0 ist

Welcher Zweipol mit Widerstand und Spannungsquelle wird diesen Zusammenhang wohl erfüllen ?

Gast

Hi,

vielen Dank für deine Antwort!

Zu Aufgabe c)
Wie komme ich an diese Widerstandskennlinie? Nach dem ohmschen Gesetz gilt ja U = R * I, aber kann ich das einfach auf der UD-Achse auftragen?

Zur Arbeitsgerade Ud = 10V - Id x 20 wundert mich nur, dass durch R1 auch ID fliegt, und nicht irgendwas > ID...

Viele Grüße,
deadcantdance

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

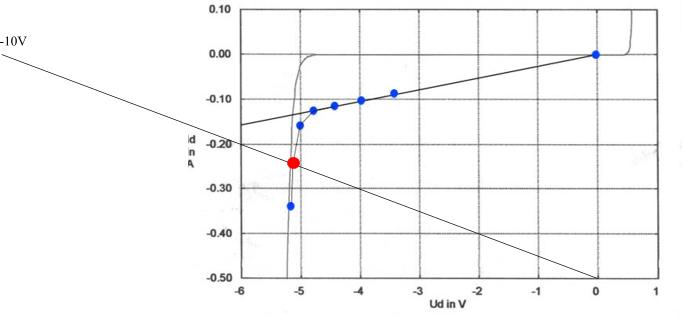

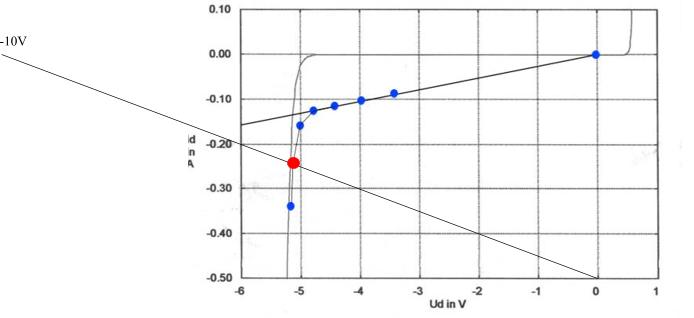

Hier die Skizze:

Rot=Arbeitspunkt
Dicke schwarze Linie: Kennlinie von R2
Linie durch -10V: Arbeitsgerade von 10V/R1
Blaue Punkte: Resultierende Kennlinie von R2 und Z-Diode
