Arbeit: Prinzip der virtuellen Verrückung

Tellie · Anmeldungsdatum: 28.10.2014 Beiträge: 33

Hallo

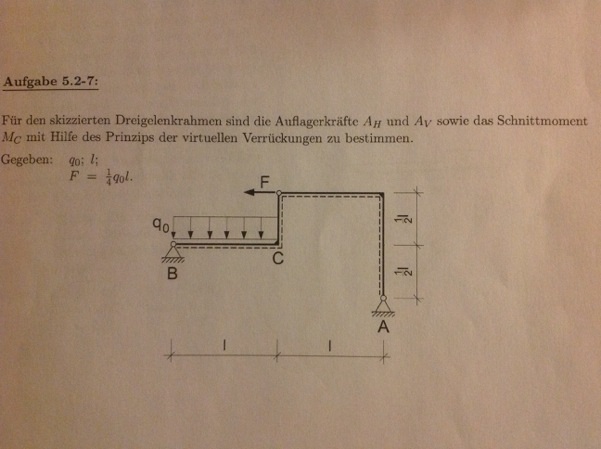

Ich habe folgende Aufgabenstellung, dienlich einfach nicht verstehe. Ich weiß nicht mal genau wie und wo ich ansetzen soll.

Kann mir jemand helfen?

Danke für jede Hilfe.... Und allen einen guten Rutsch in 2015

Tellie · Anmeldungsdatum: 28.10.2014 Beiträge: 33

Keiner eine Idee?!? unglücklich

jumi · Gast

Hast du denn dies nicht in der Schule gelernt?
Das Verfahren mit den virtuellen Verschiebungen ist etwas umfangreich und benötigt das Anfertigen von Skizzen.
Deshalb nur einige Tipps um anzufangen:

1. Festlager A lösen. (durch Gleitlager und Kraft Ax ersetzen).
2. Drehpole bestimmen.
Erster Pol ist Auflager B.
Zweiter Pol liegt auf der Geraden durch B und Gelenk
und liegt ebenso auf der Geraden durch A in Richtung y.
3. System I (links) zB gegen Uhrzeigersinn um B (virtuell) drehen.
4. System II (rechts) im Uhrzeigersinn um zweiten Pol drehen.
usw.
Vielleicht kann jemand anderer weitermachen. Ich bin jetzt weg.
