Brückenschaltung mit 3 DMS

xDeekay · Anmeldungsdatum: 17.09.2014 Beiträge: 18

Folgende Aufgabe:

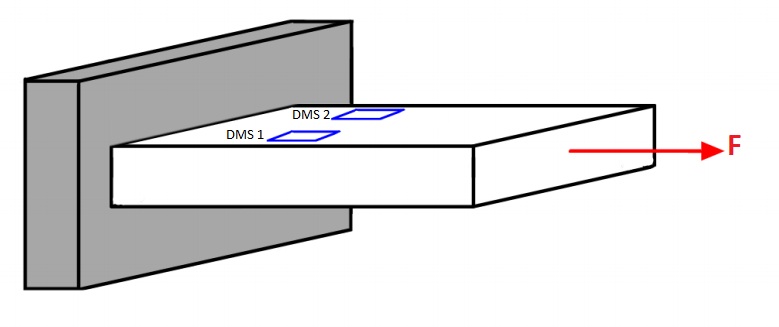

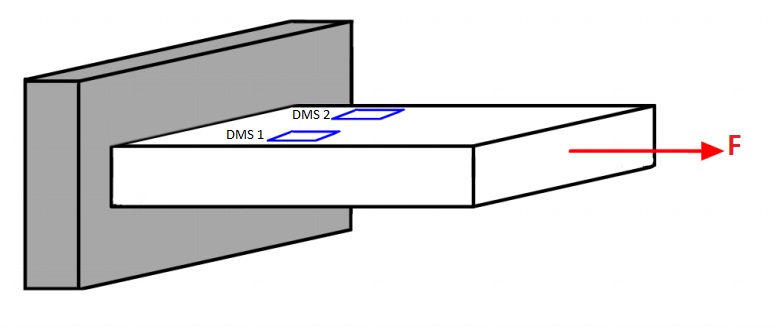

Im Anhang seht ihr einen Balken auf dem 2 DMS befestigt sind.
a) Ich sollte die beiden so in der Brückenschaltung anordnen das Ud betragsmäßig maximal wird.

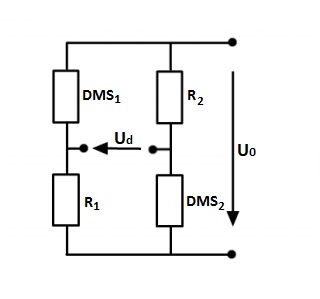

Die Lösung seht ihr auf dem 2. Bild im Anhang.

b) Die frage ist ob Biegeeinflüsse kompensiert werden würden und dies soll ich begründen.
Antwort - nein, und zwar müsste ein DMS unterhalb des Balkens plaziert werden. Aber wie begründe ich das?

c) Auf dem Balken soll zwischen DMS1 und DMS2 ein dritter DMS platziert und in die Brückenschaltung eingefügt werden.
Wie ist dieser für ein maximales Ud zu orientieren und warum?

Bei dieser Aufgabe hab ich schwierigkeiten.
Von einer 3/4 Brücke hab ich noch nichts gehört also hab ich das ausgeschlossen. Bleibt irgendwo in reihe oder parallel anschzuschließen. Mein Gedanke war den DMS3 auch längs zu setzen wie DMS1/2 und den in der Schaltung vielleicht in Reihe mit DMS1 anzubringen, damit beide die positive Widerstandsänderung beibehalten.

Oder ich tausche DMS2 mit R1, baue DMS3 quer ein um die Querkontraktion aufzunehmen und schalte ihn parallel an DMS2 da der Gesamtwiderstand in der parallelschaltung ja immer kleiner als der kleinste einzelwiderstand ist.
Kann mir Jemand was dazu sagen? Danke grübelnd
