Schaltkreise - elektrisches Potenzial - Spannungsabfall wie?

taugenichtsET · Anmeldungsdatum: 05.02.2015 Beiträge: 7

Hallo beisammen,

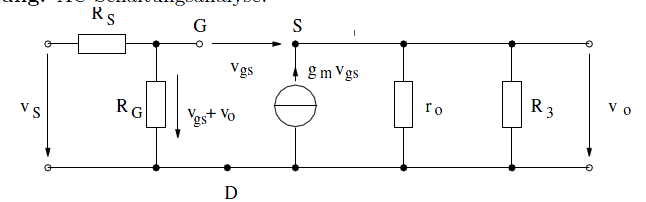

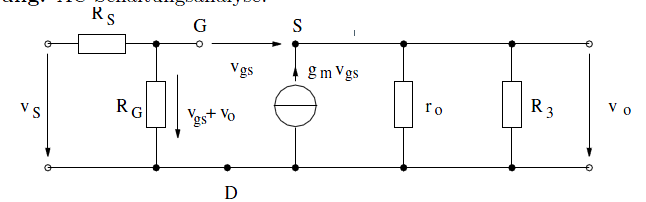

ich habe folgenden Schaltkreis durch AC Analyse erhalten. Allerdings bin ich auf eine andere Lösung gekommen und kann nicht nachvollziehen, wie die eingezeichneten Spannungsabfällte und daraus resultierenden Potentiale entstehen. Ursprünglich war es ein N-Mos.

Meine Frage ist:

Wie komme ich auf diese Formel?

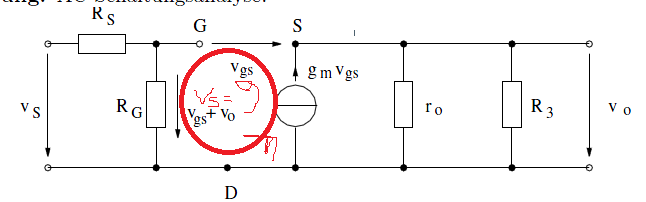

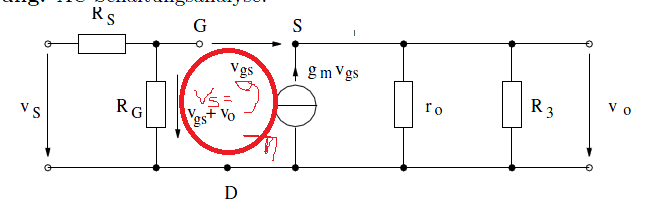

bzw. wieso ist der Spannungsabfall über

denn so definiert:

Habe bereits auf Youtube und im Netz geschaut. Solltet ihr vielleicht eine hilfreiche Seite kennen mit Schaltplänen und Potentialen, die das gut erklären wäre ich euch sehr dankbar.

Freue mich über jeden Lösungsansatz!!

Schönen Sonntag!

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

taugenichtsET · Anmeldungsdatum: 05.02.2015 Beiträge: 7

[quote="GvC"]

Auf diese Formel kommst Du überhaupt nicht. Denn laut Schaltbild müsste sie richtigerweise lauten

Das ist die Spannungsteilerregel am Spannungsteiler betehend aus RS und RG.[/qoute]

Ja da hast du vollkommen recht, da muss ich die Indizes vertauscht haben oder beim Anwenden des Spannungsteilers den falschen Widerstand verwendet haben. Die Formel ist nachvollziehbar.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

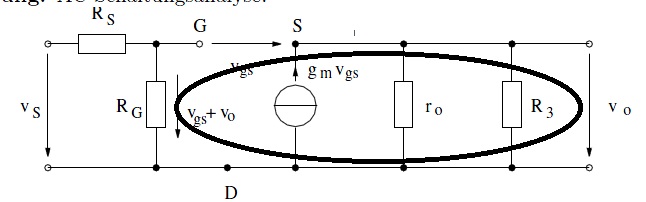

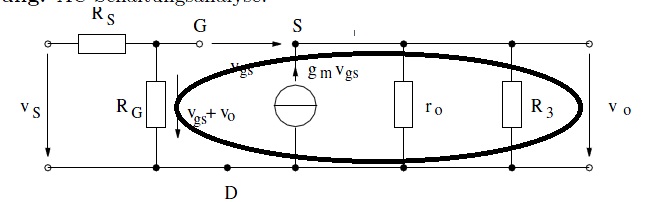

Die Masche ist zwar prinzipiell richtig. Besser erkennst Du den Zusammenhang allerdings mit der nachfolgend gezeigten Masche.

taugenichtsET · Anmeldungsdatum: 05.02.2015 Beiträge: 7
