Maschengleichung

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
JOey
Gast
Beitrag JOey Verfasst am: 21. Jan 2006 18:43    Titel: Maschengleichung Antworten mit Zitat
Hey kann mir jemand hier kurz helfen?

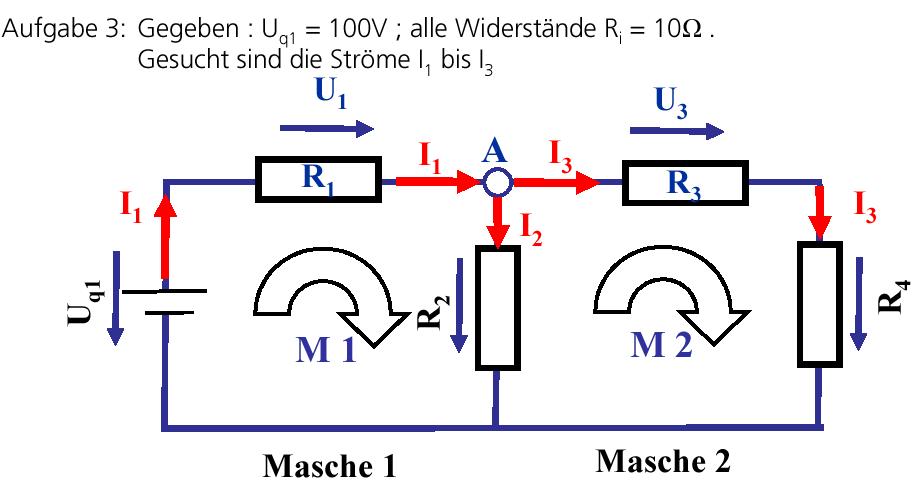

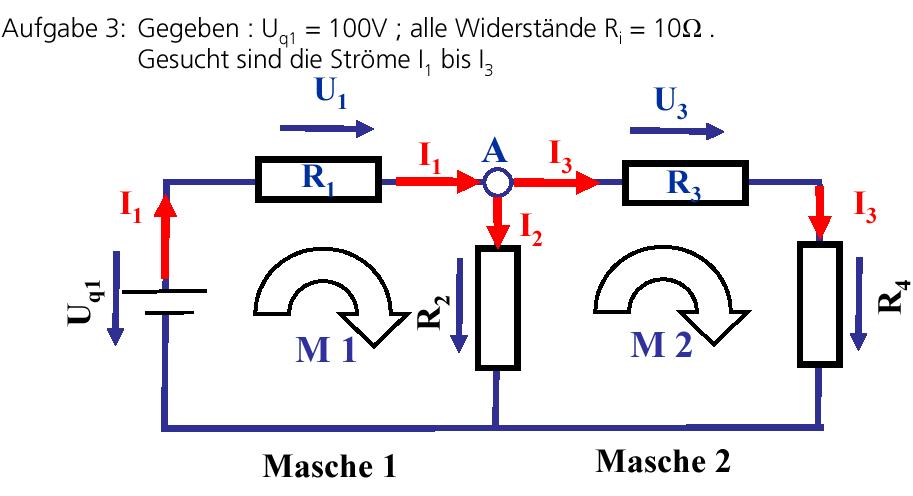

Bei der aufgabe, dich ich angehangen habe. Ja steht ja alles da. Ich möchte zuerst den Gesamtwiderstand ausrechnen, um dann auf I1 zu kommen.

Doch wie mach ich das? R1 und R3 in Reihe zusammenfassen udn R2 udn R4 parallel und dann einfach die zwei wieder addieren?

So dass 25Ohm, gesamtwiderstand herauskommt und somit 4A Strom?!

 Beschreibung:

Download
 Dateiname:  masche.jpg
 Dateigröße:  48.15 KB
 Heruntergeladen:  907 mal
dermarkus
Administrator


Anmeldungsdatum: 12.01.2006
Beiträge: 14788
Beitrag dermarkus Verfasst am: 21. Jan 2006 19:07    Titel: Re: Maschengleichung Antworten mit Zitat
JOey hat Folgendes geschrieben:
R1 und R3 in Reihe zusammenfassen ...?!


Nein, da hängt ja noch am Punkt A der R_2 dazwischen mit dran.

Ich würde:

1) R_3 und R_4 in Reihe zusammenfassen (zu R_reihe)

2) R_reihe und R_2 parallel zusammenfassen (zu R_par)

3) R_par und R_1 in Reihe zusammenfassen.

Und damit rechnen, dann erhältst du ein anderes Ergebnis.

Viele Grüße, Markus
Joey
Gast
Beitrag Joey Verfasst am: 21. Jan 2006 19:24    Titel: Antworten mit Zitat
Ah ok ... dann will ich dir das einfach mal glauben Augenzwinkern

Vielen Dank
