Ausgangsspannung einer OPV-Schaltung

sodamarshall · Anmeldungsdatum: 13.04.2015 Beiträge: 11

Grüß euch!
Hab gerade Verständnis Probleme bei einer OPV-Schaltung!

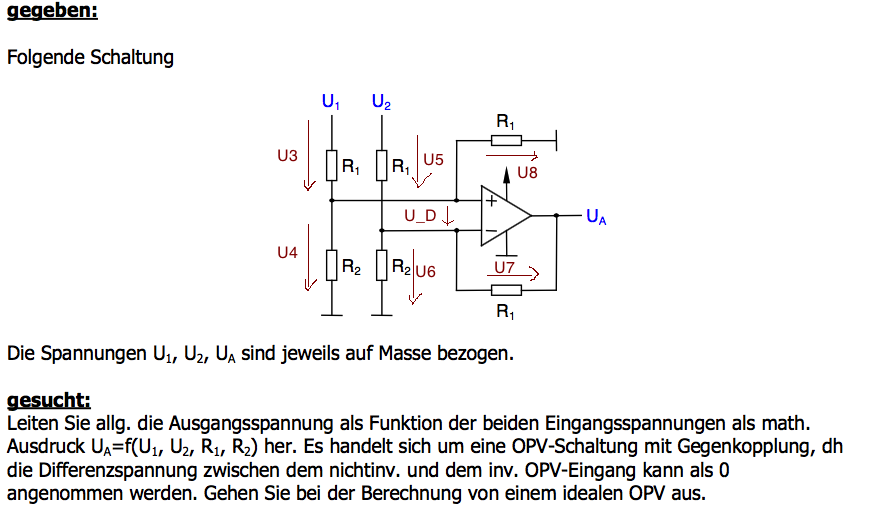

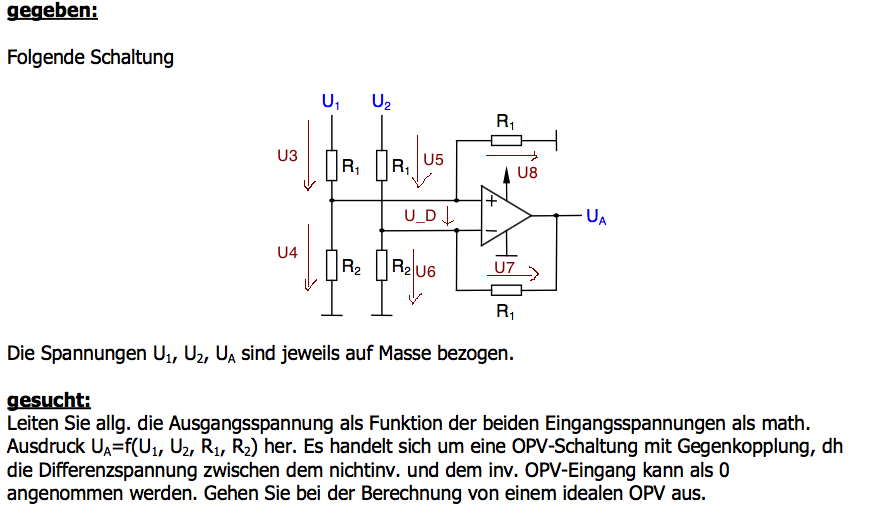

Also eig is ja alles im Anhang smile

Im Grund nach der Spannungsteilerregel gilt ja:

Und ab hier beginnen meine Probleme.
Grundsätzlich sind ja die Ströme aus diesem beiden Netzwerken in U1 gleich wie der Strom durch den Widerstand, bei dem U8 abfällt und in U2 gleich wie der Strom durch den Widerstand, bei dem U7 abfällt.
Aber ich weiß nicht weiter.
Gilt?

Liebe Grüße!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

nein, U4 und U6 stimmen einmal sicher nicht: du hast ja keinen unbelasteten Spannungsteiler!!!!!

sodamarshall · Anmeldungsdatum: 13.04.2015 Beiträge: 11

hmm, stimmt, ok dann brauch ich erstrecht Hilfe.

Könnte ich dann den belasteten Spannungsteiler um U1 so anschreiben?

Sozusagen, dass ich die Widerstände bei 4 und 8 parallel zusammenfasse?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Sowas macht man "normalerweise" mit einer Knotenpunktanalyse:

Ux sei die Spannung am (+) bzw. (-) OP Eingang.
G1 = 1/R1 und G2 = 1/R2

Dann gilt (Knotengleichungen):

Das sind zwei Gleichungen und zwei Unbekannte. Der Rest ist ein Dreizeiler.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

sodamarshall · Anmeldungsdatum: 13.04.2015 Beiträge: 11

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ja

sodamarshall · Anmeldungsdatum: 13.04.2015 Beiträge: 11

Hmm komme leider immer noch nicht aufs richtige.

Ich habs weiter versucht mit

mit

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

sodamarshall · Anmeldungsdatum: 13.04.2015 Beiträge: 11

Achja klar!
Ach, das ärgert mich jetzt, dass ich das übersehen hab^^

Habs richtig! Danke für die Hilfe!
