Dioden-Kennlinie, ideal

deecee83 · Gast

hallo,

ich habe ziemliche schwierigkeiten mit einem arbeitsblatt von meinem prof.

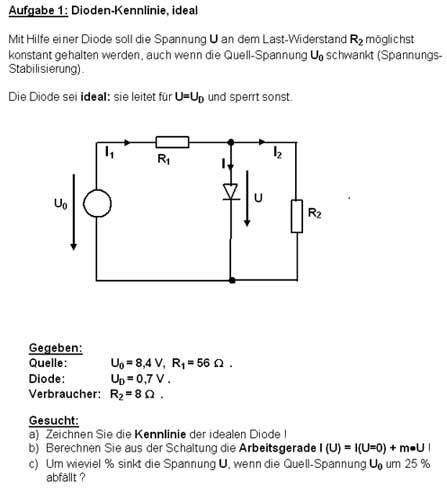

in dem angehängten bild ist des die aufgabe b), c), die ich nicht lösen kann.
wie berechnet sich die Arbeitsgerade und wie wirkt sich die Quellspannung auf die Spannung U aus?

als Lösung zu b) kommt da raus
I(U) = 150mA - 143mA*U

vielen dank im voraus,

dee

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Du kannst zB. U0, R1, R2 zu einer resultierenden Ersatzquelle zusammenfassen, an welcher die Diode hängt. Dann kannst du ihre Kennline mit der Arbeitsgeraden der Ersatzquelle schneiden.

Alternativ, kannst du die Diodenkennlinie mit der Kennlinie von R2 "verheiraten", um zu der Kennline der Paralellschaltung D||R2 zu kommen. Diese resultierende Kennline schneidest Du dann mit der durch U0 und R1 vorgegebenen Arbeitsgeraden.

Egal wie Du es machst, es muss das gleiche rauskommen.

PS: Eigentlich nimmt man zur Spannungsstabilisierung eher Z-Dioden. Die sind dann aber verkehrt gepolt.

Gast

danke für die antwort,

kannst du mir noch sagen wie er auf die 143mA kam?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Du hast scheinbar die Zeichnung nicht gemacht wie ich es dir geraten habe.

Als erstes: das Ersatzschaltbild der Quelle

Leerlaufspannung:

Kurzschlussstrom:

Steigung k der Arbeitsgeraden ist durch Leerlaufspannung und Kurzsschlussstom gegeben:

Daher:

Gast

sorry, ich bin total schlecht in elektrotechnik, also kompletter anfänger unglücklich

nochmals vielen dank für die hilfe!
