Komplexer Widerstand

Knorke22222 · Anmeldungsdatum: 02.12.2014 Beiträge: 49

Meine Frage:
Sehr geehrte Community,
ich habe eine Frage zu meinem Ansatz zu der angehängten Aufgabe.
Vielen Dank für die Hilfe!
Viele Grüße Knorke!

Meine Ideen:
Ich würde den Bruch so vereinfachen, dass Realteil und Imaginärteil klar voneinander zu unterscheiden sind. Der Realteil und der Imaginärteil würden dann zwei Widerstände bilden, welche in der Parallelschaltung vorzufinden sind.
Ist meine Idee richtig?

Knorke22222 · Anmeldungsdatum: 02.12.2014 Beiträge: 49

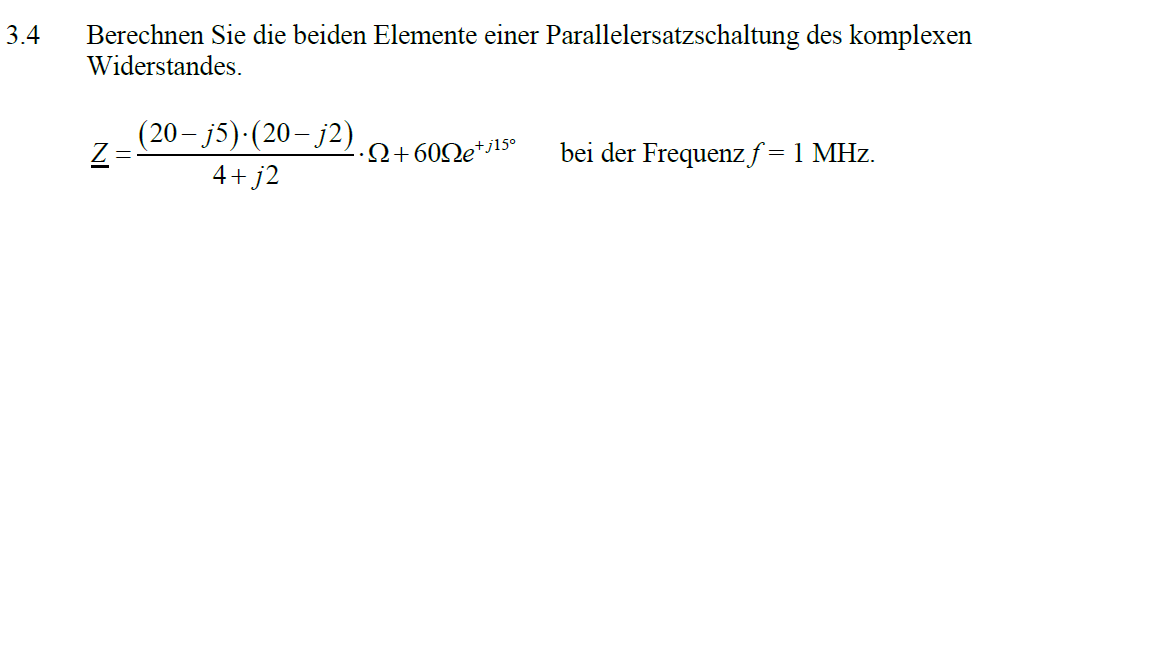

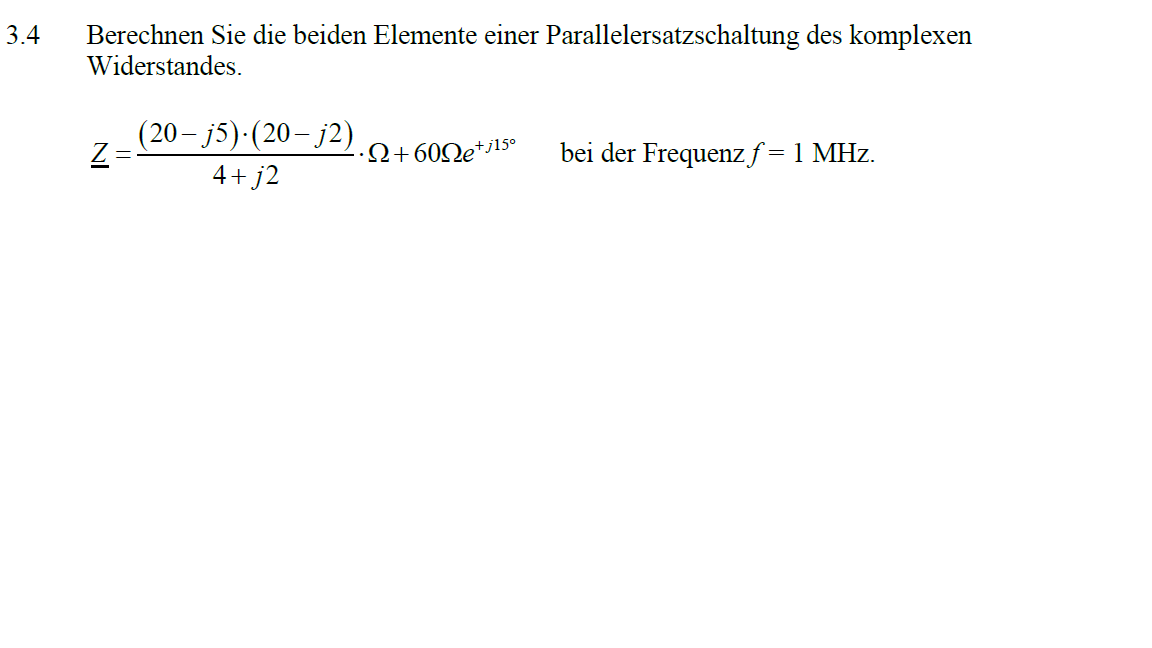

Die Aufgabe

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Dein Ansatz funktioniert leider nur bei einer Reihenschaltung. Hier ist aber eine Parallelschaltung gefordert.

Viele Grüße
Steffen

Jayk · Anmeldungsdatum: 22.08.2008 Beiträge: 1450

Angenommen, Du hast parallel einen ohmschen Widerstand

und einen Blindwiderstand

. Dann ist die Impendanz

.

Das heißt, Dein Ansatz ist erstmal zielführend, aber das Ergebnis ist ein anderes.

Knorke22222 · Anmeldungsdatum: 02.12.2014 Beiträge: 49

Okay, ich habe jetzt verstanden, dass ich bei einer Paralellschaltung anders vorgehen muss.
Aber ich verstehe immer noch nciht, woher die Formel kommt, und was ich jetzt genau damit machen muss.
Mit freundlichen Grüßen
Knorke

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Du berechnest wie gewohnt erst mal den komplexen Widerstand mit Real- und Imaginärteil.

Da sich bei einer Parallelschaltung die Leitwerte addieren, musst Du nun den Kehrwert dieses Widerstands berechnen und diesen wiederum in Real- und Imaginärteil aufteilen. Der Realteil ist dann der Kehrwert des reellen Parallelwiderstands, der Imaginärteil derjenige des Blindwiderstands.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
