Schaltung verstehen (Masse?)

HBX8X · Anmeldungsdatum: 07.11.2013 Beiträge: 159

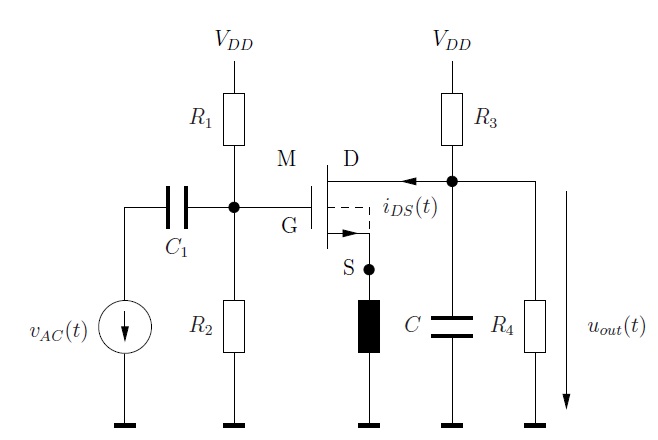

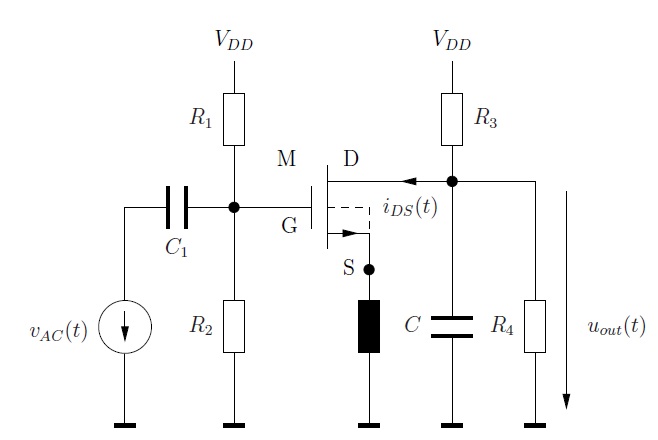

Hi, die Schaltung beschreibt die Bschaltung eines MOSFET. Leider verwirrt mich diese Schaltung etwas.

Kann mir jemand bitte deshalb sagen wie ich diese Schaltung zu verstehen habe ? Diese Massepunkte verwirren mich. Kann man das irgendwie umschreiben damit man nicht solche Offenen Stellen hat oder wie kann ich diese Massepunkte verstehen ?

Danke im voraus.

Jayk · Anmeldungsdatum: 22.08.2008 Beiträge: 1450

Die Masse ist einfach nur ein definiertes Potential, im Normalfall der Minuspol der Spannungsquelle. Du kannst sie alle miteinander verbinden.

HBX8X · Anmeldungsdatum: 07.11.2013 Beiträge: 159

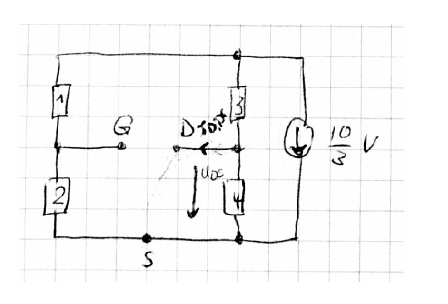

Danke das hat mir sehr geholfen !!! Ich habe hier die Lösungen vor mir stehen und beim DC Fall ist eine Spannungsquellen vorhanden. Weisst du woher die stammt? Die Kapazität wird ja zum Leerlauf, also normalerweise dfürfte ja keine Qelle mehr da sein ?
