Verstädnisfrage MOSFET und Akkumulation

thorsten33 · Anmeldungsdatum: 17.04.2015 Beiträge: 7

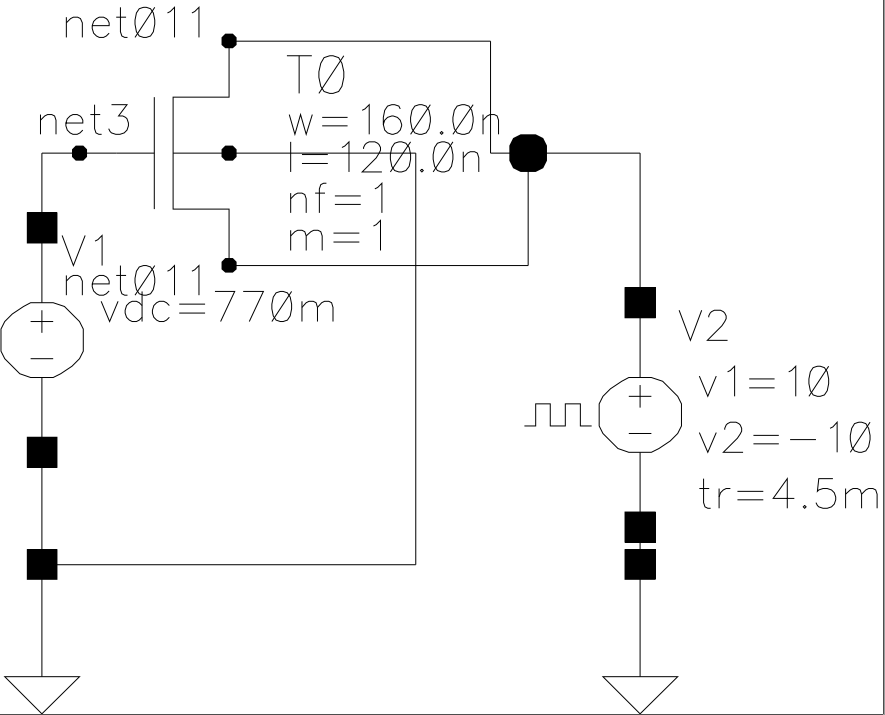

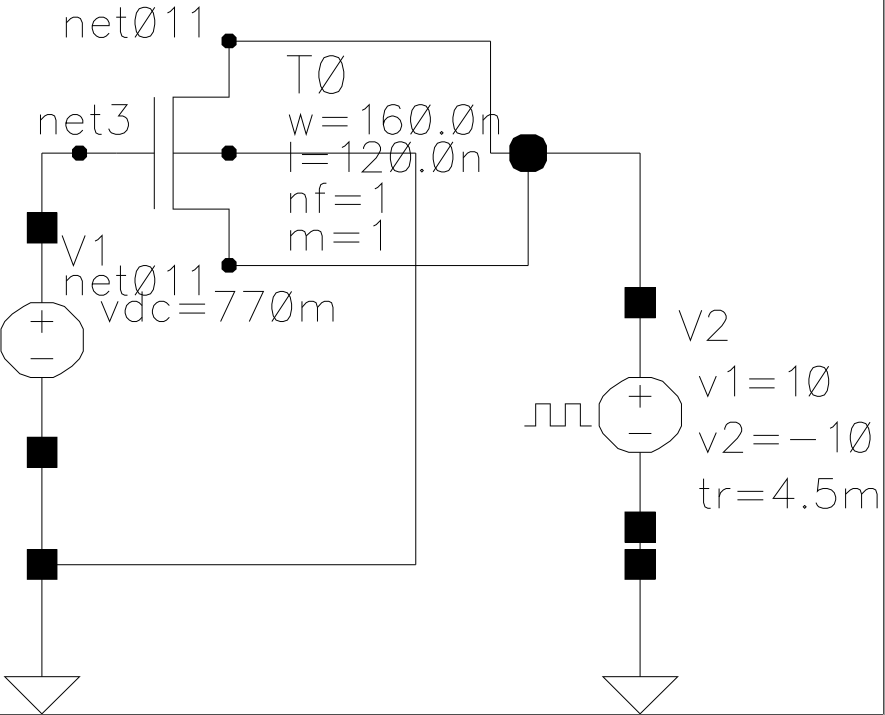

Ich habe versucht die Kapazität des gezeigten Mosfet in der gegebenen Beschaltung zu messen. Oft werden die Bereiche ja in Akkumulation, Depletion und Inversion unterteilt.

Was ich mich frage:
(1) geht der Mosfet überhaupt in Akkumulation? UG ist konstant ca 800mV,
UBulk = GND, UD=US

Für negative Werte von UGS ist UG viel negativer als UD oder US (z. B. UGS=-4V US =4.8V) aber UG ist immer noch positiv (UG = const = 770mV), heißt dass, da das Gate nicht negativ wird, das der Transistor nicht in Akkumulation gehen kann? (UG < UFB), da sich so keine Löcher unters Gate wandern? Würde das bedeuten, dass das Bild im linken Bereich falsch ist?
Oder kommt es hier auf UGB an UGB = 770mV-0V = 770mV

(2) Wenn das Bulk UB=UDrain=USource, dann gilt für den linken Bereich z. B. UGS=-4V UB US= 4.8V -> UGB= 770mV - 4.8 V UGB -> sehr negativ, würde der Mosfet dann in Akkumulation gehen?
