Magnetischer Kreis mit Luftspalt

Bernd123 · Anmeldungsdatum: 03.07.2015 Beiträge: 9

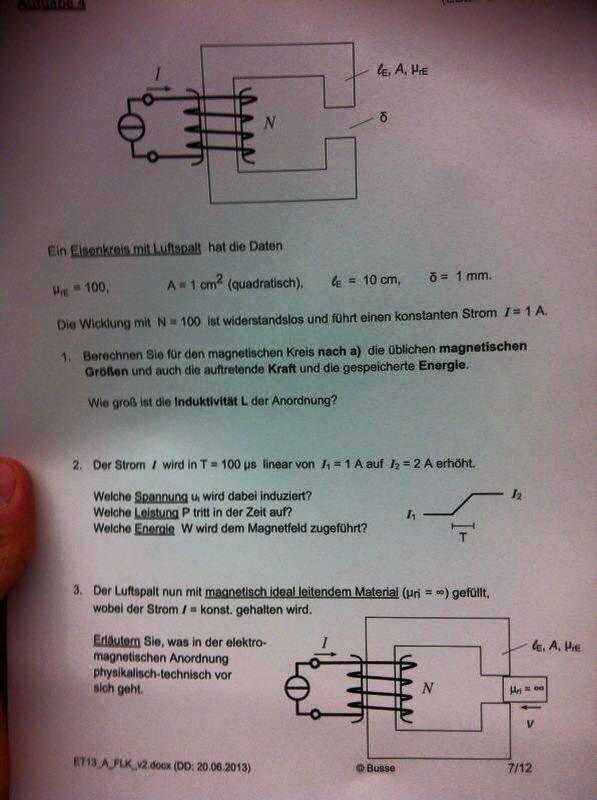

Die Aufgabe ist im Anhang.

Zu 1. im Anhang hab ich die bearbeitete Aufgabe, könnt ihr mal rüberschauen ob das auch alles richtig berechnet ist?
Hab nur Bedenken bei der gespeicherten Energie, da ich nicht wusste mit welcher Formel ich sie bestimmen könnte.

Zu 2.: Ich hab nur eine Vermutung wie man diese Aufgabe lösen könnte.
Über die Formel Induktion der Magnetfeldänderung, dann wäre

Ui= A * d(magnetischer Fluss 2- Fluss 1)/dt

Aber bei P und W berechnet bräuchte ich Hilfe

Zu 3.
Hier hab ich keine Idee, bräuchte ebenfall eine Erklärung welche Vorgänge sich dann abspielen.

Aufjedenfall schon einmal riesen Dank im Voraus Prost

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Zu 1
Die von Dir berechneten Größen sehen richtig aus. Allerdings finde ich die Aufgabenstellung etwas schwammig. Für mich wären die "üblichen magnetischen Größen" insbesondere die magnetische Feldstärke und die magnetische Flussichte. Letztere hast Du ja bestimmt.

Zu 2
Ich würde sie Spannung ja besser über

bestimmen.

Die Leistung ist natürlich

wobei i zeitabhängig ist, nämlich

Die dem Feld zugeführte Energie erhältst Du, indem Du die Differenz der Energieinhalte nach und vor der Stromänderung bildest.

Zu 3
Durch Einschieben eines Materials mit unendlicher magn. Leitfähigkeit wird der magn. Luftspaltwiderstand kurzgeschlossen. Das passiert bereits im allerersten Moment des Einschiebens, und zwar spontan, so dass die Induktivität sich spontan vergrößert (im vorliegenden Fall verdoppelt) und deshalb für einen infinitesimal kleinen Moment eine unendlich hohe Spannung induziert wird. Während des Einschiebens ändert sich nichts mehr, wird auch keine Spannung mehr induziert denn der Luftspaltwiderstand ist bereits im allerersten Moment kurzgeschlossen und bleibt es auch. Mehr als Kurzschluss geht nicht.
