Superposition mit gesteuerte Quelle

gagaglol · Gast

Was muss ich bei einer gesteuerten Quelle im Netzwerk beachten bei Superposition? Geht um das Zustandsraummodell ...

Das Problem ist ja das ich die gesteuerte Quelle nicht deaktivieren (Null setzen) kann ...

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Du nimmst den Knoten insofern heraus, als er nicht in die Zustandsmatrix eingehht. Im Klartext: Keine Gleichung für den Knoten

Das heißt aber nicht, dass die Knotenspannung nicht in die evtl. vorhandenen Nachbarknoten eingeht.

HBX8X · Anmeldungsdatum: 07.11.2013 Beiträge: 159

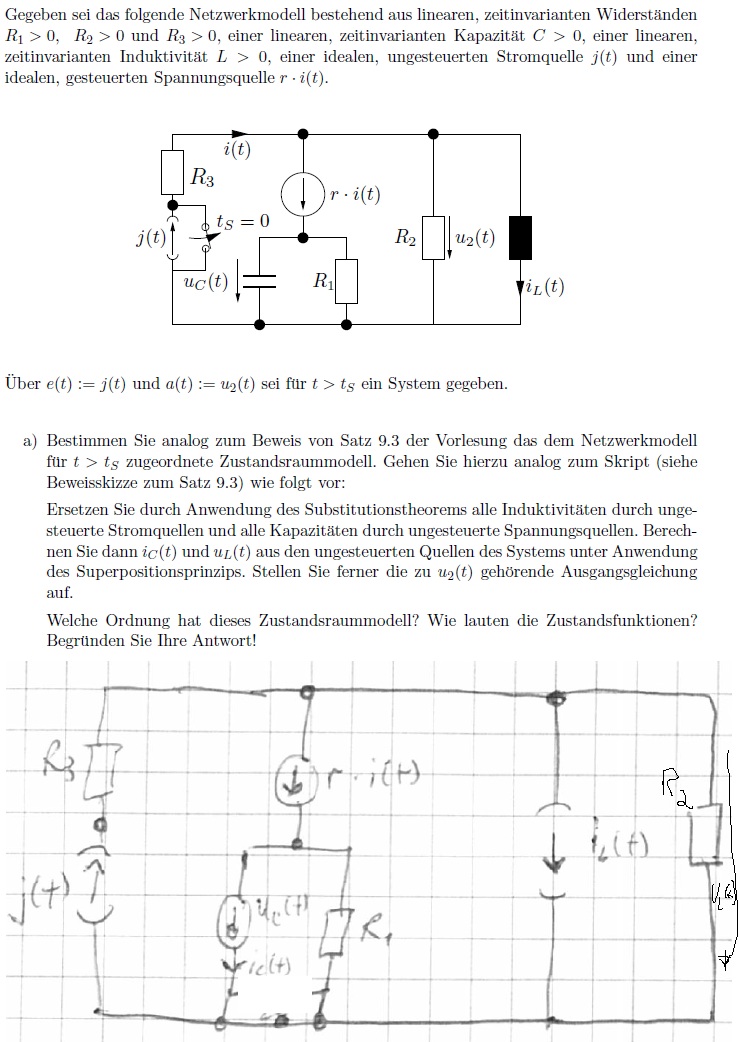

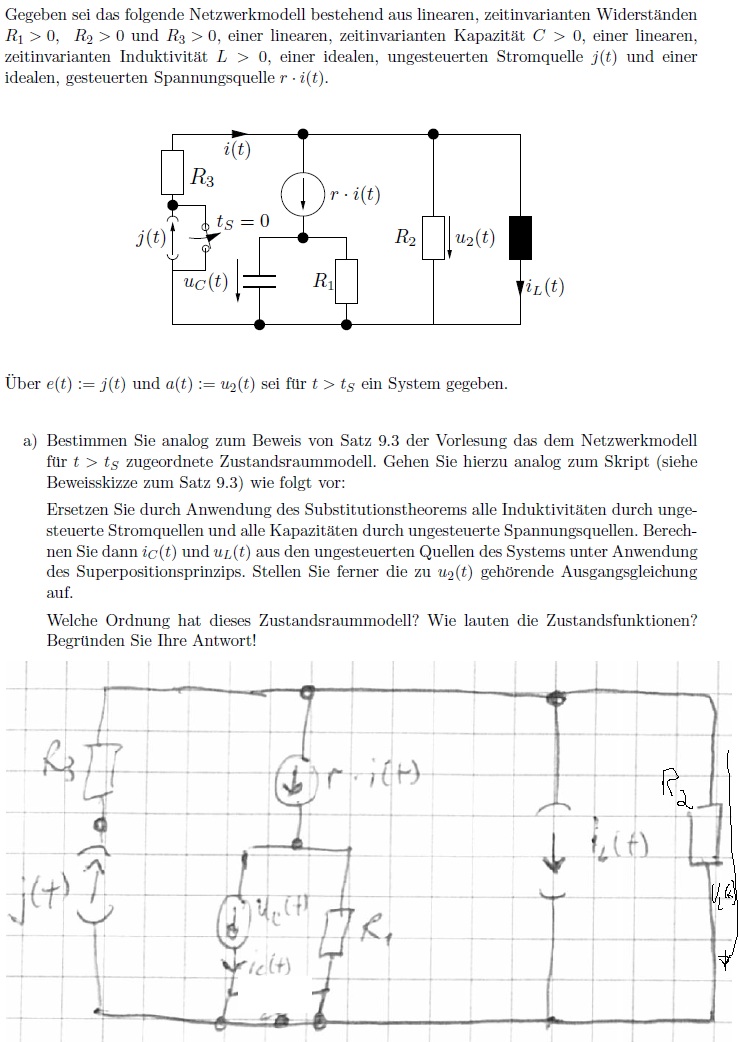

Hi, und vielen dank für die Antwort. Ich habe mal die Aufgabe im Anhang hochgeladen. Das zugehörige Ersatzschaltbild ebenfallst.

Also ich habe noch nicht ganz verstanden wie das nun funktionieren soll.

Vorab: Ich habe hier ein Kommentar stehen (Handelt sich um eine Lösung von DropBox). Da steht:

Superposition heißt nur feste quellen null setzen, aber in fast allen fällen kann man auch gesteuerte Null setzen. Was soll das bedeuten ? Ich weiss aber, dass das hier (in dieser Aufgabe zumindest) falsch sein sollte da unser Tutor mich darauf angesprochen hat ....

Wenn ich nun zb. die Stromquelle
j(t) betrachte, was passiert mit der gesteuerten Spannungsquelle ? Außerdem, der Zweig ink R1 zu Uc(t) kann ja verschwinden, da parallel zu Uc(t) richtig ? Also ist im prinzip eine Reihenschaltung von zwei Spannungsquellen vorhanden, wobei die ungesteuerte zum Kurzschluss wird. Die Stromquelle iL(t) wird zum Leerlauf nach deaktivieren.
Was passiert nun genau mit der gesteuerten Quelle ? Wie gesagt verstehe nicht ganz was du sagen möchtest ....

HBX8X · Anmeldungsdatum: 07.11.2013 Beiträge: 159

Niemand?^^ Das blöde ist ja das man im Internet absolut rein gar nichts dazu findet. Eventuell suche ich auch nur unter den falsche Begriffen ...
