Bündelleiter

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Ich habe auch eine weitere kleine Aufgabe bei der ich ein Verständnis problem habe .

Ich poste es einfach mal.

Ich verstehe bei der Musterlösung nicht warum die ein leiterseil mit 240/40mm^2 gewählt haben ?

Wie kommen die darauf?

Und wie kommen die auf die Dauerstrombelastbarkeit von 645A/Seil?

Kennt sich jemand damit aus?

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Der Querschntt kommt aus einem Tabellenbuch Thema Strombelastbarkeit.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

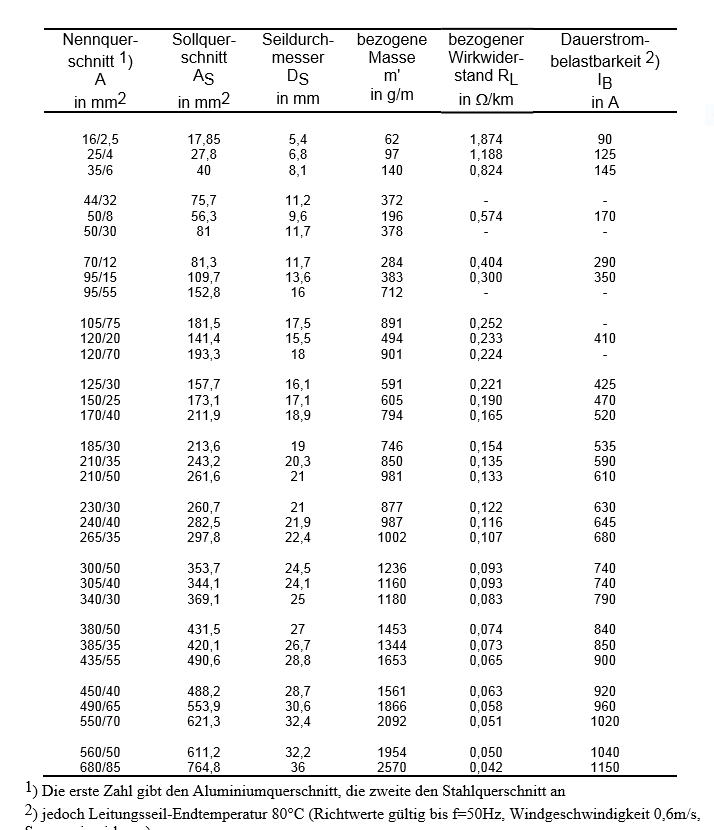

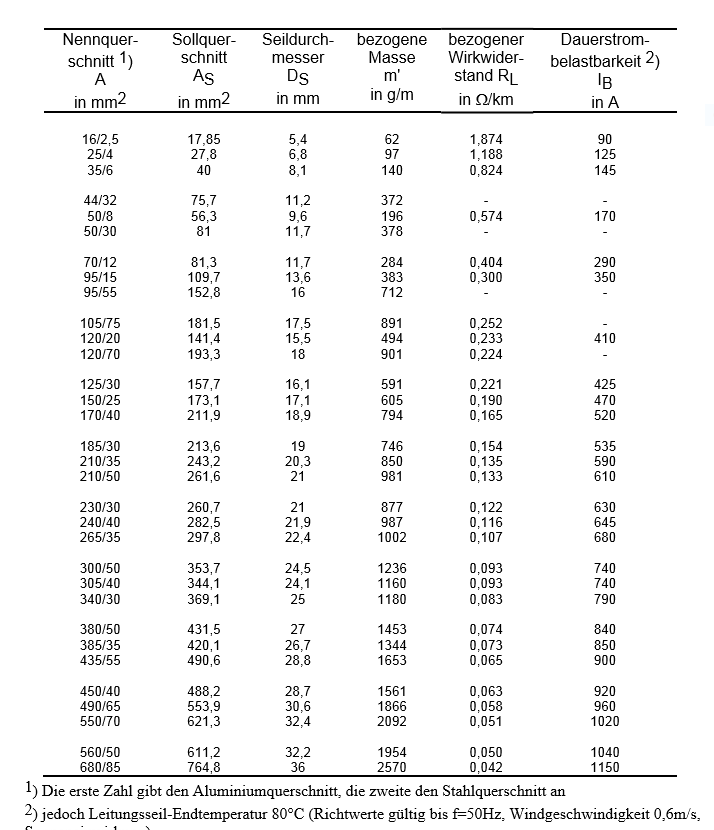

Ich habe ja eine Tabelle gepostet im 1 Beitrag .

Aber wie kommen die darauf genau diese Querschnittsfläche zu benutzen ?

I ist doch = 1650A .

in der Tabelle ist doch ein anderer I wert für die 240/40 Fläche ?

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Bei einer Pnat von 2000MW wird man üblich höchstens 2/3 davon als übertragbare Leistung nutzen, da sonst die Gefahr eines Außertrittfallens zu groß ist. Das sollte vielleicht bei der Musterlösung noch bedacht werden.

ET33 · Anmeldungsdatum: 02.08.2015 Beiträge: 247

Ok aber wie haben die das dann genau ausgerechnet isi in meiner musterlösung ?

Wie haben die das Zw = 240 ohm berechnet ?Und wie kommen die auf die Dauerstrombelastbarkeit .

Ich komme einfach nicht selbst drauf LOL Hammer

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Die werden aus der Vorlesung irgendwelche Pauschalwerte genommen haben - nehme ich an.

Et333 · Gast

Wie die auf die 249ohm kommen ? Keine Ahnung ?
