 Duinne Verfasst am: 06. Nov 2015 16:34 Titel: Stern-Dreieck-Schaltung |
 |
|
Hallo Leute,
ich habe hier ein kleinen Problem mit einer Aufgabe zum Thema Stern-Dreieck-Schaltung.
Folgende Aufgabenstellung:

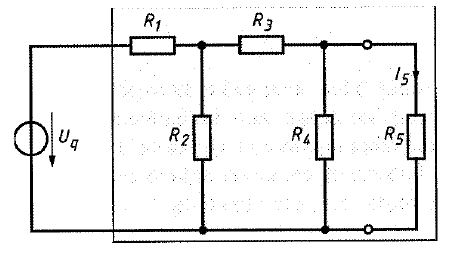

Eine Spannungsquelle mit Uq=20 V ist an eine Widerstandsschaltung angeschlossen. Alle Widerstände R1 bis R5 sollen einen Wert von 100 Ohm haben. Wie groß ist der Strom I5?
Verwenden Sie zur Berechnung die Stern/Dreieck-Schaltung!
Die Skizze der Schaltung befindet sich im Anhang.
Meine Frage: Würde man aus den Widerständen R1,R2 und R3 von Stern in Dreieck umwandeln oder aus den Widerständen R2,R3 und R4 von Dreieck in Stern umwandeln?
Ich habe die gleiche Aufgabe schon mal als Netzwerk-Aufgabe gerechnet. Dabei kommt für I5= 0.025A heraus. Das müsste dann doch eigentlich auch das Ergebnis sein, wenn ich eine Stern-Dreieck-Schaltung verwende, oder?
Kann mir hierbei jemand helfen?
Vielen Dank im Voraus und liebe Grüße
Duinne
| Beschreibung: |
|
| Dateigröße: |
27.99 KB |
| Angeschaut: |
898 mal |
|
|
|
 |
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 06. Nov 2015 17:57 Titel: Re: Stern-Dreieck-Schaltung |
|
|
| Duinne hat Folgendes geschrieben: | | Würde man aus den Widerständen R1,R2 und R3 von Stern in Dreieck umwandeln ? |
Ja
| Duinne hat Folgendes geschrieben: | | Ich habe die gleiche Aufgabe schon mal als Netzwerk-Aufgabe gerechnet. Dabei kommt für I5= 0.025A heraus. Das müsste dann doch eigentlich auch das Ergebnis sein, wenn ich eine Stern-Dreieck-Schaltung verwende, oder? |
Unbedingt, Duinne.
Gefordert ist die Stern-/Dreieck-Umwandlung (was umständlich ist) - aber gefordert ist gefordert.
Einfacher wären Spannungsteiler und Ersatzschaltung:
Uq mit R1,R2 ergibt Uo=10V, Ri = 50 Ohm oder mit R3 Ri=150 Ohm
dies mit R4 || R5 einen Strom von 10V/200 Ohm = 50mA
d.h durch R5 fließen 25 mA
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
Duinne
Anmeldungsdatum: 28.12.2014
Beiträge: 73
|
| Duinne Verfasst am: 06. Nov 2015 18:25 Titel: Stern-Dreieck-Schaltung |
|
|
Sieht die Schaltung dann so aus, wie auf meinem nicht ganz so sauberen Bild im Anhang?
Vielen Dank schon mal für deine schnelle Antwort!
Gruß
Duinne
| Beschreibung: |
|
| Dateigröße: |
10.15 KB |
| Angeschaut: |
876 mal |
|
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 06. Nov 2015 18:39 Titel: |
|
|
Ja, Duinne, genau.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
Duinne
Anmeldungsdatum: 28.12.2014
Beiträge: 73
|
| Duinne Verfasst am: 06. Nov 2015 19:19 Titel: Stern-Dreieck-Schaltung |
|
|
Na, wenigstens was =)
Vielen Dank und einen schönen Abend noch!
Liebe Grüße
