Strahlengang eine Sammellinse zeichnen

Sammellinse · Gast

Meine Frage:

Hallo, wie zeichne ich den Strahlengang einer plankonvexen Linse, bei der sich die gewölbte Seite rechts befindet und mir der Brechungsindex von n = 1,5 gegeben ist ?

Ich weiß, dass die Lichtstrahlen parallel auf die Linse treffen und an der gewölbten Fläche der Linse austreten uns war dann zum Brennpunkt gebrochen. Da ich das Brechungsgesetz von Snellius anwenden soll, kann ich sagen, dass der Austrittswinkel um 1,5 kleiner ist als der
Eintritsswinkel, da allgemein gilt: n = Eintrittswinkel/Austrittswinkel.

Ich habe die "äußeren Strahlen " (dh. den obersten und untersten Strahl der parallel auftreffenden Strahlen) genommen und an der gewölbten Fläche eine Gerade im Winkel von 60° gezeichnet, die durch die optische Achse (horizontale Gerade durch den Mittelpunkt der Linse) geht.
Hier wäre doch dann mein Brennpunkt durch den all die restlichen Strahlen gehen müssen.
Stimmt das ? - Warum werden die Winkel der anderen Strahlen zum Brennpunkt hin immer größer ?

Gruß
Tom

Meine Ideen:
Ich weiß, dass die Lichtstrahlen parallel auf die Linse treffen und an der gewölbten Fläche der Linse austreten uns war dann zum Brennpunkt gebrochen. Da ich das Brechungsgesetz von Snellius anwenden soll, kann ich sagen, dass der Austrittswinkel um 1,5 kleiner ist als der
Eintritsswinkel, da allgemein gilt: n = Eintrittswinkel/Austrittswinkel.

Ich habe die "äußeren Strahlen " (dh. den obersten und untersten Strahl der parallel auftreffenden Strahlen) genommen und an der gewölbten Fläche eine Gerade im Winkel von 60° gezeichnet, die durch die optische Achse (horizontale Gerade durch den Mittelpunkt der Linse) geht.
Hier wäre doch dann mein Brennpunkt durch den all die restlichen Strahlen gehen müssen.
Stimmt das ? - Warum werden die Winkel der anderen Strahlen zum Brennpunkt hin immer größer ?

Gruß
Tom

PS: Ich konnte hier irgendwie keine Zeichnung hinzufügen

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Zeichnungen hinzufügen: Vorher anmelden.

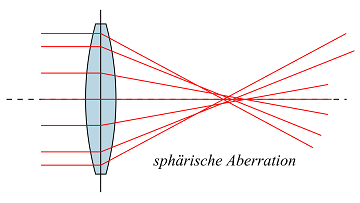

So eine einfache Glaslinse hat eben bereits Abbildungsfehler - Stichwort *Sphärische Aberration"
