Frage bezüglich Spannung im Stromkreis

brauchehilfe · Gast

Meine Frage:

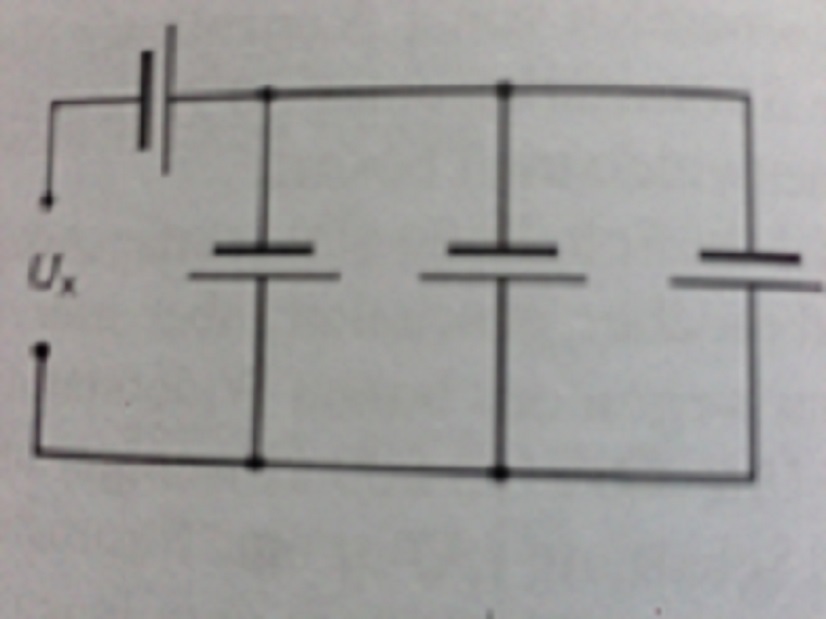

Vier Bleiakkumulatoren gleicher Spannung U = 2V sind wie in nebenstehender Abbildung geschaltet. Die Spannung Ux beträgt? Ich weiß nicht wie ich ein Bild einfügen kann, aber ich glaube, dass braucht ihr auch nicht um mir helfen zu können. 1 Akku ist in Reihe, die restlichen 3 sind parallel geschaltet.
Lösung sind ux = 4 Volt (Gesamtspannung)

Meine Ideen:
Die Rechnung ist denke ich mal. 2+3*2/3.
Allerdings weiß ich nicht wieso? Jeder Bleiakku hat doch eine Spannung von 2V, wieso nicht die parallel geschalteteten?

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3563

Hallo,

die parallelgeschalteten Akkus haben eine Spannung von 2V, der Akku in Reihe nochmal 2V. Das macht zusammen 4V.

Weitere Auskünfte nur mit Bild.

Viele Grüße
Michael

Physiker1900 · Anmeldungsdatum: 07.01.2016 Beiträge: 8

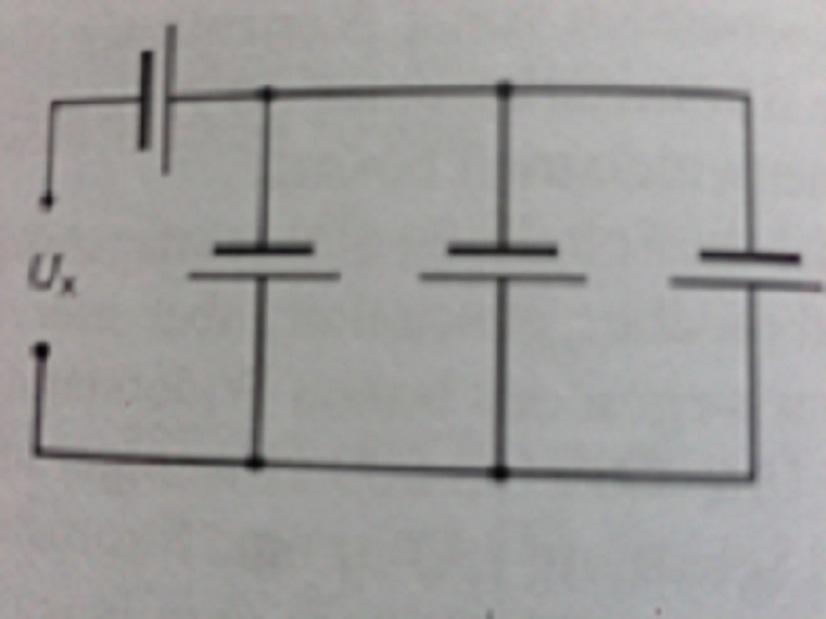

hier

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Physiker1900 · Anmeldungsdatum: 07.01.2016 Beiträge: 8

hi,
es tut mir leid, dass ich erneut fragen muss, allerdings kann ich die Rechung leider immer noch nicht zu 100% nachvollziehen.
Die Maschenregel von Kirchhoff kenne ich, allerdings musste ich diese nur auf einen einfachen unverzweigten Stromkreis, bei dem die Spannung gegeben war und nur der Spannungsabfall berechnet werden mussten anwenden.
Ux ist die Gesamtspannung oder?
Ich bin mir auch nicht sicher, was genau eine Masche ist :/. Kann jemand vielleicht sagen wie ich den Stromkreis "abzulaufen" habe, mit ich das richtig verstehe.
Danke im voraus

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

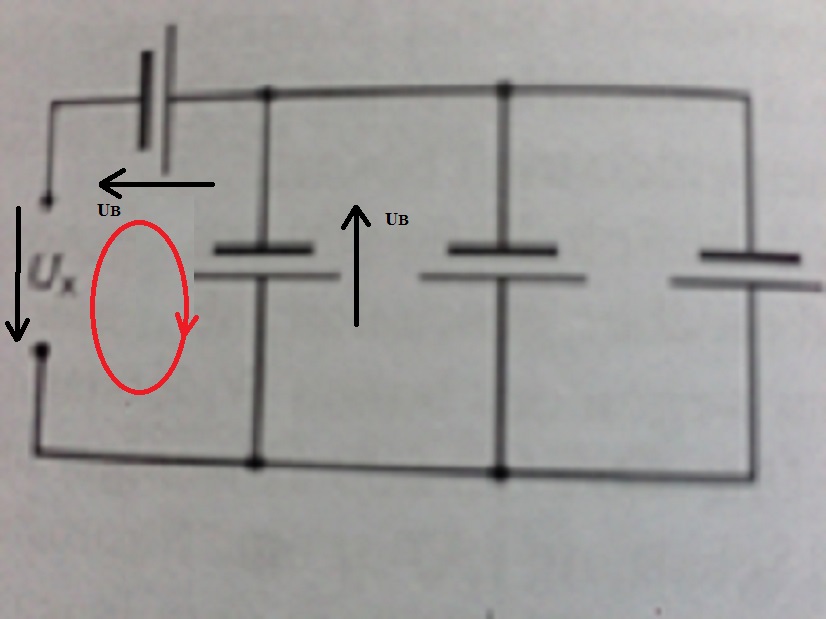

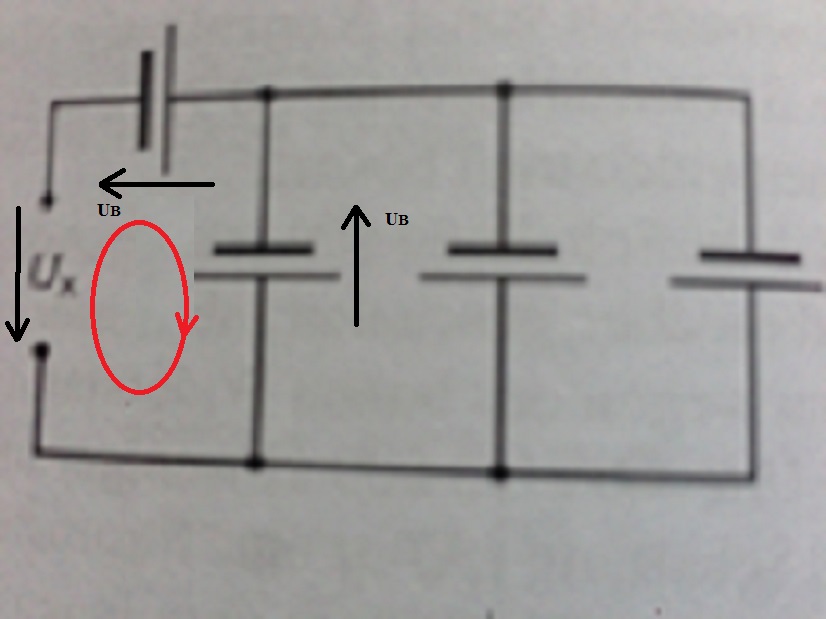

siehe Skizze

Maschenumlauf im Uhrzeigersinn rot eingezeichnet.
