Widerstandsthermometer - aufgabe

benutzername · Gast

Durch ein Widerstandsthermometer PT100 fließt ein Gleichstrom von 10 mA. Welche Spannung wird bei einer Temperatur von 75 °C gemessen?

ich kenne den zusammenhang zwischen spannung und temperatur nicht. welche formel brauche ich für die aufgabe?

gegeben sin ja nur stromund temperatur. wie bestimme ich damit die spannung?

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3568

Hallo,

Du schließt von der Temperatur auf den Widerstand und über U=R*I auf die Spannung. Hier kannst Du alles Notwendige nachlesen:
https://de.wikipedia.org/wiki/Platin-Messwiderstand

Viele Grüße
Michael

benutzername · Gast

Wenn ich das richtig verstanden habe, dann gilt:

bei T=0°C

ich kenne nun folgende formel:

handelt es sich hier um die temperatur T oder die Temperaturänderung delta T ?

für die rechnung ist es egal weil die bezugstemperatur 0°C ist

habe ich den widerstand richtig bestimmt?

ps: ich konnte im formeleditor nicht das Grad zeichen ° angeben. deshalb habe ich es weggelassen

borromeus · Anmeldungsdatum: 29.12.2014 Beiträge: 509

Perfekt!

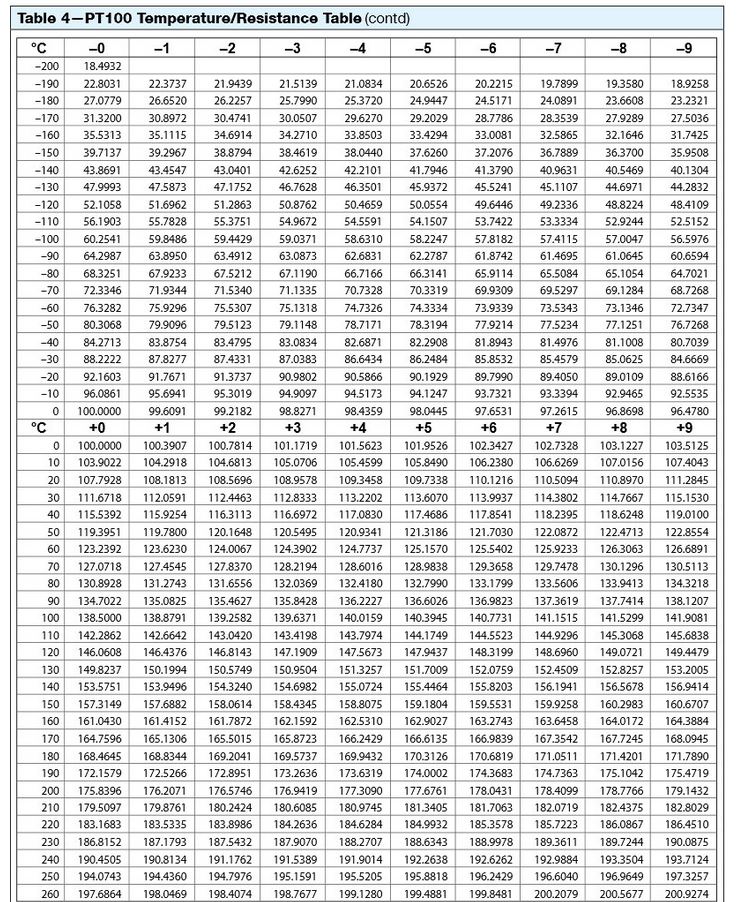

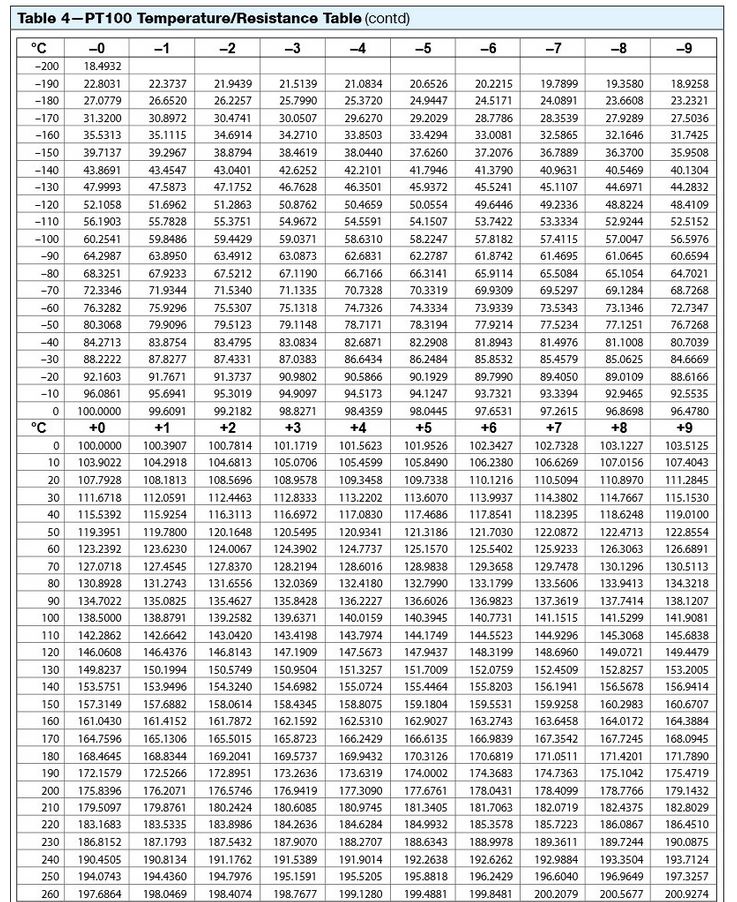

Siehe auch Beilage.

benutzername · Gast

ich habe noch eine frage. Welche der beiden formel ist richtig?

oder

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3568

Hallo,

ich würde die Formel:

bevorzugen, weil dort klar wird, dass der Widerstand als Funktion einer Temperaturdifferenz (zum Referenzwiderstand) gemessen wird.

Wenn Du in die erstgenannte Formel T in °C eingibst, geht's natürlich auch.

Viele Grüße
Michael
