Jimmy21 Verfasst am: 13. Jan 2016 20:08 Titel: Spannungsquelle und Strom in einem Schaltkreis

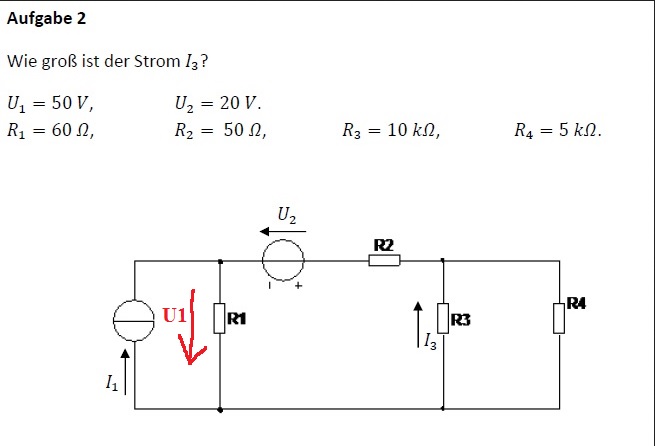

Meine Frage: Hallo zusammen, Es geht um die folgende Aufgabe: http://2.1m.yt/m6aRLmv.jpg Wie finde ich den Strom I3? Meine Ideen: -Soll ich die Stromquelle in eine Spannungsquelle umwandeln? Wie arbeite ich aber mit 2 Spannungsquellen dann?

ML

Anmeldungsdatum: 17.04.2013
Beiträge: 3571

ML Verfasst am: 14. Jan 2016 00:12 Titel: Re: Spannungsquelle und Strom in einem Schaltkreis

Antworten mit Zitat

Hallo,

Jimmy21 hat Folgendes geschrieben:

Soll ich die Stromquelle in eine Spannungsquelle umwandeln?

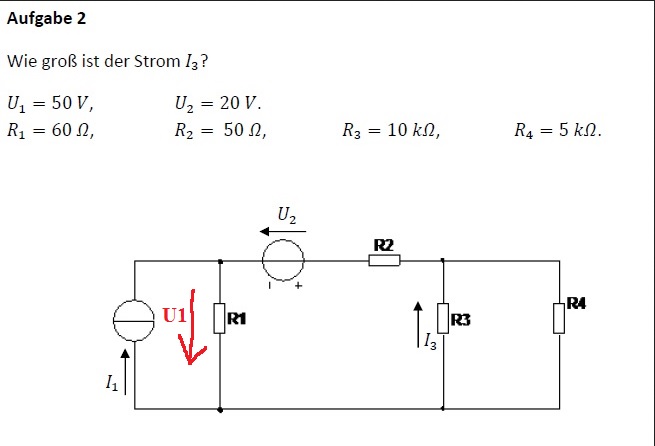

Es gibt ein Problem mit der Aufgabe. Es ist zwar ein U1 angegeben, aber in der Zeichnung taucht diese Größe nicht auf. Ich spiele mal Glaskugel und sage,
- dass dies die Spannung an R1 ist,
- dass der zugehörige Spannungspfeil von oben nach unten zeigt und
- dass dabei beide Quellen angeschaltet sind.

Jetzt musst Du zunächst einmal den Kurzschlussstrom von Quelle 1 herausfinden und anschließend auf die Leerlaufspannung von Quelle 1 schließen. Diese beträgt nämlich nicht 50V, da Quelle 2 zu U1 ihren Anteil beiträgt.

Wir betrachten die beiden Anteile der Quellen an Spannung U1.

Um den Anteil von Quelle 2 an Spannung 1 zu berechnen, schaltest Du die Stromquelle ab. Die Spannung U1 beträgt dann:

.

Um den Anteil von Quelle 1 an der U1 zu erhalten, schaltest Du die Spannungsquelle ab und schaust Dir an, was die Stromquelle zu U1 beiträgt:

Wegen der Voraussetzung

können wir nun rechnen:

.

Es ergibt sich:

Die restlichen Rechnungen müsstest Du jetzt ohne Hilfe selbst durchführen können.

Viele Grüße
Michael


Beschreibung:

Dateiname:


Dateigröße:

33.88 KB

Heruntergeladen:

172 mal
