Moment berechnen

niewiedertipico · Anmeldungsdatum: 25.09.2015 Beiträge: 38

Hallo,

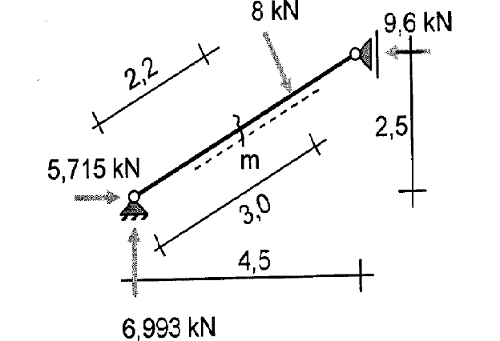

kann mir bite jemand helfen um hier an der Stelle m das Moment zu berechnen.

Ich habe bereits einen Freischnitt gemacht alledings komme ich einfach nicht drauf nach langem überlegen...

Bild aus externem Link als Anhang eingefügt. Bitte keine externen Links verwenden. Steffen

hansguckindieluft · Anmeldungsdatum: 23.12.2014 Beiträge: 1213

Hallo,

wie bist Du denn vorgegangen? Wo bist Du nicht weiter gekommen?

Du schneidest den Balken an der markierten Stelle m frei.
An der Schnittstelle trägst Du die Schnittgrößen an (Biegemoment, Querkraft und Normalkraft). Anschließend stellst Du das Momentengleichgewicht um die Schnittstelle auf und löst nach dem gesuchten Biegemoment auf.

Gruß
