Widerstände: in Reihe vs parallel

TobsenMH · Anmeldungsdatum: 10.01.2005 Beiträge: 138 Wohnort: +MH+

i-wie habe ich es noch nicht so drauf, den unterschied zu erkennen... parallel heißt doch, dass die widerstände im weitesten sinne den gleichen start- und endpunkt haben (und die spannungen bei beiden gleich sind), right? in reihe bedeutet, dass sie halt "in reihe" = hintereinander geschaltet sind und vom gleichen strom durchflossen werden...

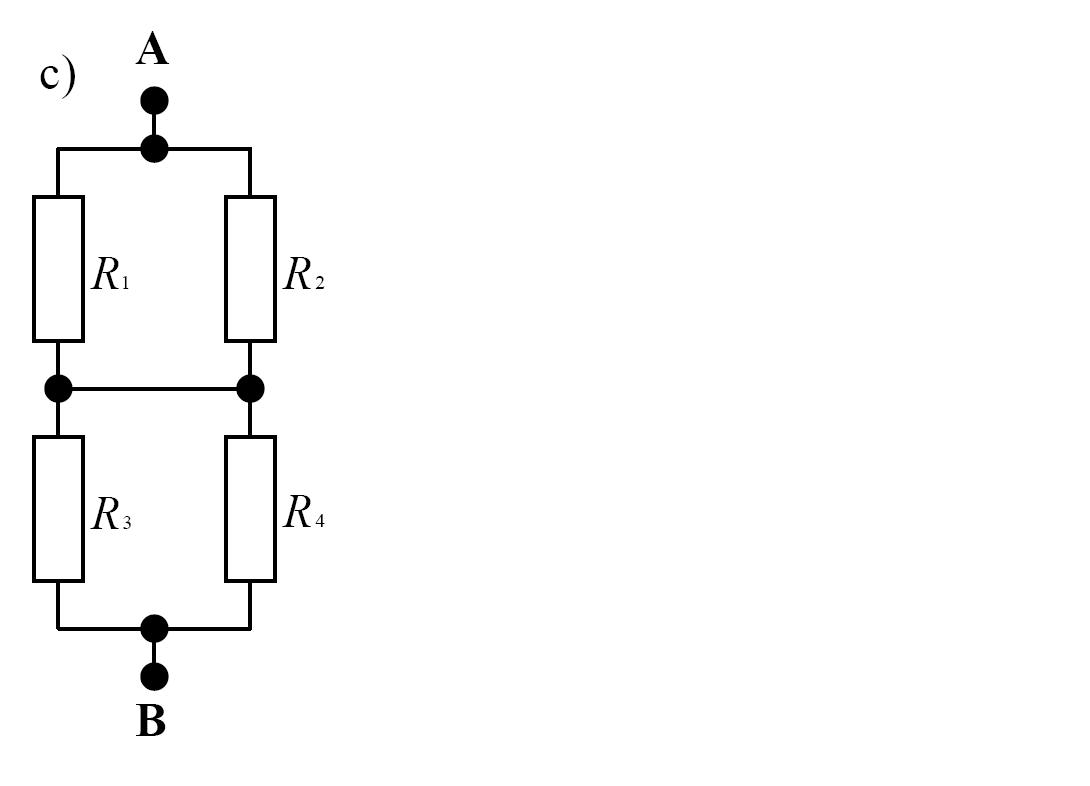

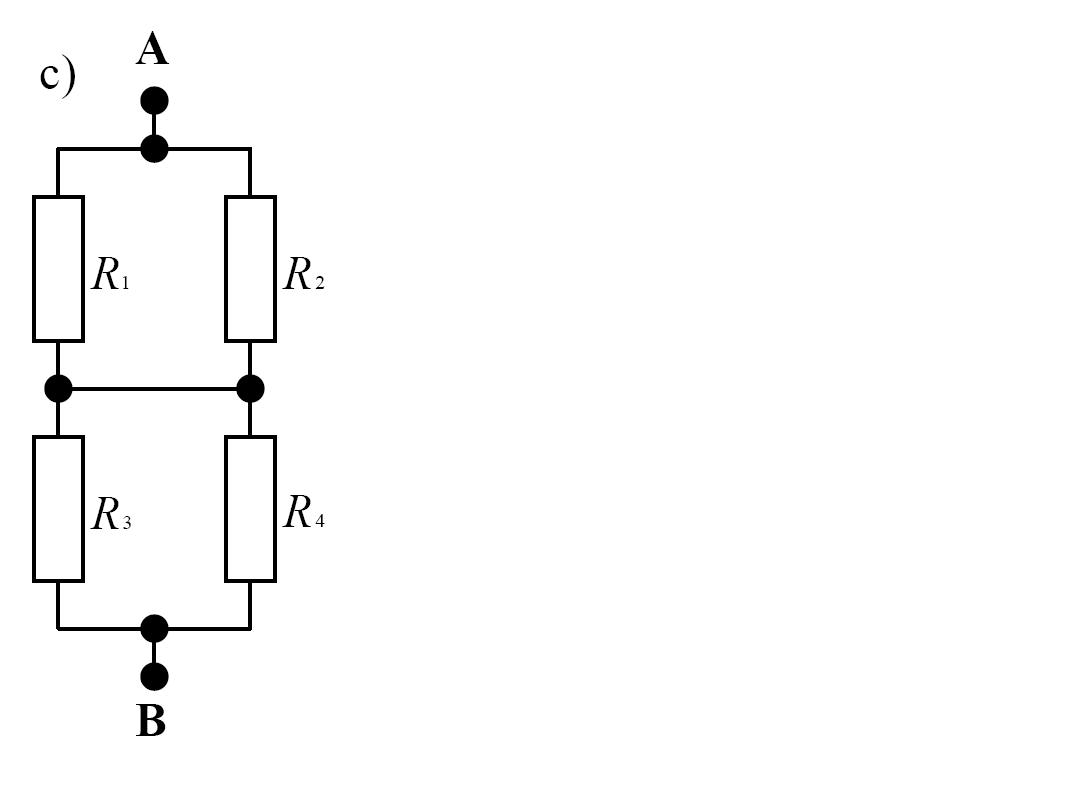

-> warum kann man, wenn man den gesamten wiederstand in der aufgabe in der anlage berechnen möchte, denn nicht erst R1 + R3 und R2+R4 als in reihe geschaltet und dann R13 || R24 berechnen??? liegt das an der "brücke" in der mitte? oder hat parallelität "vorrang" vor reihe?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Stimmt, das liegt an der Brücke in der Mitte, die als leitende Verbindung dafür sorgt, dass zwischen R_1 und R_3 dasselbe Potential anliegt wie zwischen R_2 und R_4.

Das hat Marco neulich schön erklärt, als es um ein analoges Problem bei einem Kondensator ging, der teilweise mit einem Dielektrikum gefüllt war:

http://www.physikerboard.de/htopic,4500,dielektrikum.html

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Eine Reihenschaltung liegt vor, wenn beide Widerstaände vom gleichen Strom durchflossen werden. Da in der Mitte etwas abgezwackt wird (durch die Drahtbrücke fliesst ja i.A etwas), ist dies nicht der Fall.
