Gefäss in Wasser

Elektrotechniker · Anmeldungsdatum: 29.01.2016 Beiträge: 3

Meine Frage:
Hallo,

ich benötige man eure Hilfe.

Ich habe die Aufgabe als Klausurvorbereitung und habe leider keine Lösungen.
Es handelt sich um ein Quadratisches Gefäss 10 x 10 x 30cm mit einer 5 m hohen Glasröhre mit einem Innendurchmesser von 20mm.

Gesucht: P1 Bodendruck, P2 mittlerer Seitendruck, FB Kraft auf dem Boden des Gefäßes, FS Kraft zur Seitenwand und FD Druck gegen Deckel

Ich habe die folgenden Werte raus:

P1= 51993 N/m²
FB= 5,199 kN

P2= 50521,5 N/m²
FS= 5,052 kN

FD= 4,905 kN

Könnten sie berechneten Werte so stimmen?

Meine Ideen:
Verwendete Formeln:

P1= pxgxh

P2= p x g x h-30cm

FB= A x p x g x h

FS= A x p x g x h-30cm

FD= A x p x g x h

moody_ds · Gast

Kannst du bitte eine Zeichnung anfügen?

Bis wo steht das Wasser? Ist die Röhre im Wasser, im Gefäß? Ist das Fluid aus der Röhre irgendwie mit dem quadratischen Gefäß verbunden?

Elektrotechniker · Anmeldungsdatum: 29.01.2016 Beiträge: 3

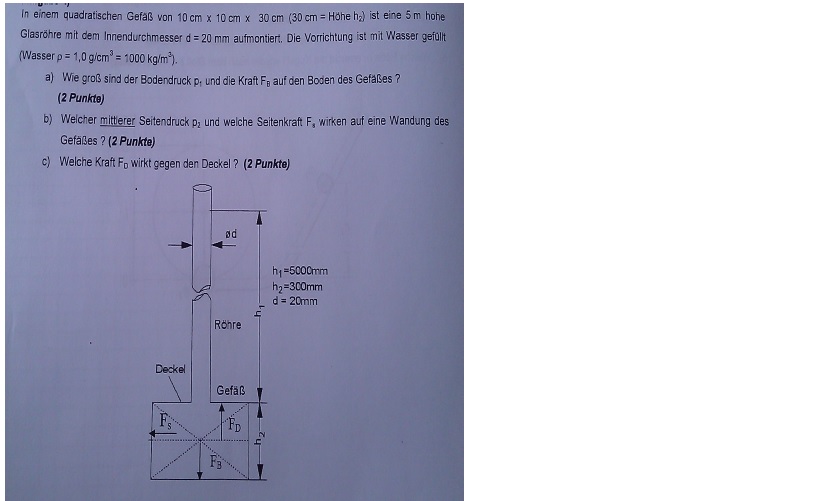

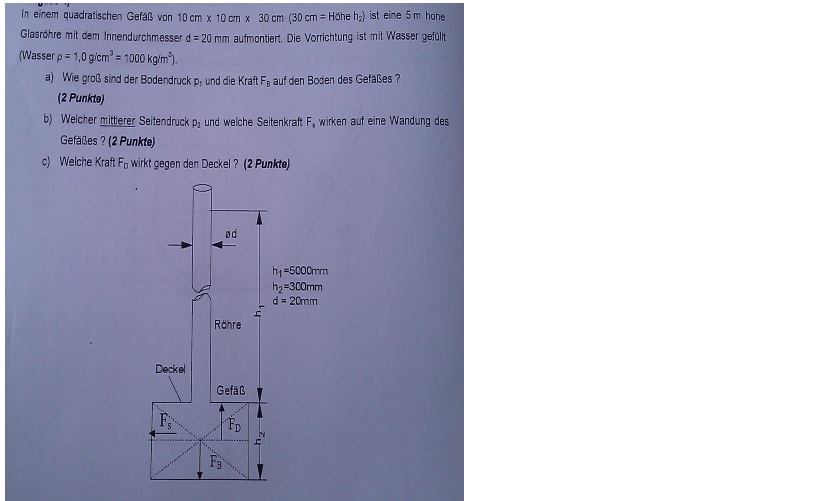

Hier die Zeichnung

moody_ds · Gast

P2 und die zugehörige Kraft habe ich jetzt nicht nachgerechnet, ich will erstmal das Grundlegende klären.

Das sind nicht 5.19 kN.

Zu dem dritten Part:

Bedenke, dass der Deckel die quadratische Bodenfläche abzüglich der Öffnung für die Säule ist.

moody_ds · Gast

p2 stimmt, FS nicht. Beachte dass die Fläche sich aus der Höhe 30cm und der Breite von 10cm zusammensetzt.

Elektrotechniker · Anmeldungsdatum: 29.01.2016 Beiträge: 3

Ok wunderbar vielen Dank.

Habe verstanden wo ich die Fehler gemacht habe.
