Netzwerk mit Superposition

paul_12 · Anmeldungsdatum: 25.01.2016 Beiträge: 4

Meine Frage:
Hallo,

ich soll den Strom I4 berechnen mit Superposition.

http://fs5.directupload.net/images/160207/xnqlev7u.jpg

Jetzt würde ich das gern das Netzwerk etwas "umzeichnen" um die Rechnung etwas einfacher zu machen.

Allerdings komme ich beim umzeichnen auf keine vernünftige Lösung.

Meine Ideen:
Ich möchte gern mit I01 beginnen. Habe die anderen Quellen durch Kurzschluss bzw. Leerlauf ersetzt.

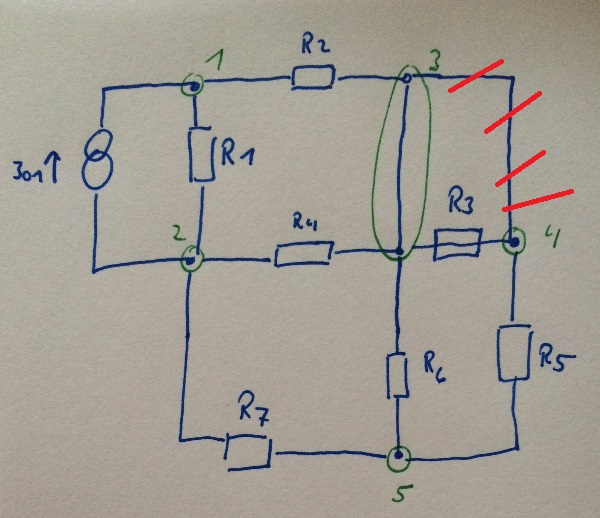

Ich habe versucht die Knoten zusammen zufassen. Siehe Foto.

http://fs5.directupload.net/images/160207/8nc8jyf2.jpg

Aber trotzdem klappt es leider nicht.

Vielen Dank schonmal für Eure Hilfe.

Viele Grüße

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Zwischen Deinen Knoten 3 und 4 liegt in der Originalschaltung die Stromquelle I03. Die muss durch einen unendlich hohen Widerstand ersetzt werden. Du hast stattdessen einen Kurzschluss eingezeichnet. Das ist falsch.

paul_12 · Anmeldungsdatum: 25.01.2016 Beiträge: 4

ja ok, das habe ich übersehen.

aber wie kann ich das jetzt einfach darstellen?

ich könnte jetzt daraus nicht einfach I4 berechnen.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

paul_12 · Anmeldungsdatum: 25.01.2016 Beiträge: 4

Ich komme verstehe hier nicht was jetzt parallel und was in Reihe geschaltet ist. Das ist grad mein Problem.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

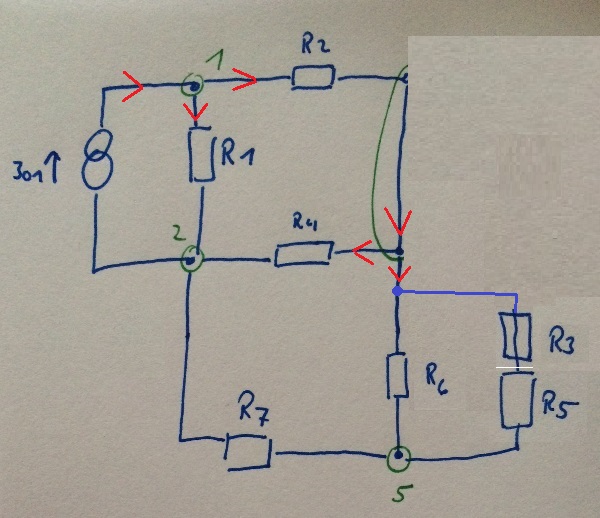

Hilft Dir vielleicht das weiter?

paul_12 · Anmeldungsdatum: 25.01.2016 Beiträge: 4

Aaaah:) alles klar. jetzt seh ich es smile

Top. Vielen dank für die Hilfe:)
