alex97schmid Verfasst am: 15. Feb 2016 19:01 Titel: Netzwerkanalyse

Antworten mit Zitat

Guten Abend,

ich habe eine Frage bezüglich einer Aufgabe über die Netzwerkanalyse.

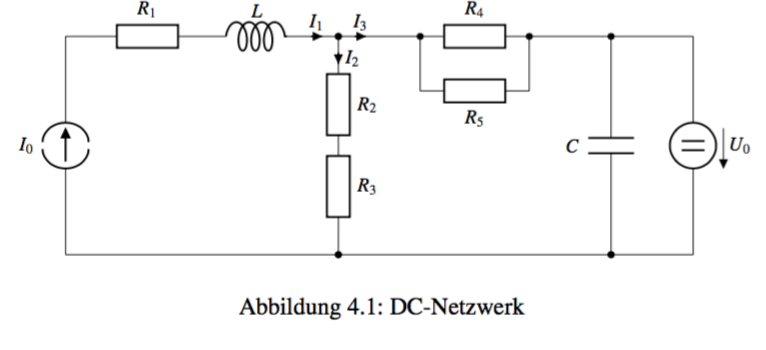

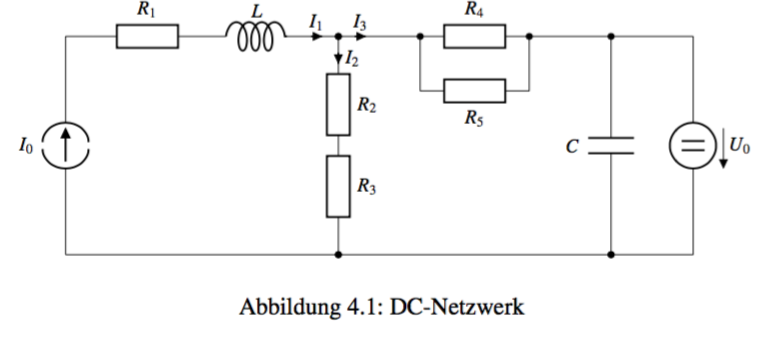

Im Anhang sind dazu die betreffenden Bilder.
Wie genau ergeben sich die Ersatzschaltbilder für I=0 und U=0?
Habe schon mal einen Ansatz mit Knoten und Maschenregel gemacht, aber stehe irgendwie trotzdem auf dem Schlauch.

Danke für eine Antwort

Bildschirmfoto 2016-02-15 um 18.50.19.png

Beschreibung:

Dateiname:

Bildschirmfoto 2016-02-15 um 18.50.19.png

Dateigröße:

49.53 KB

Heruntergeladen:

199 mal

alex97schmid

Anmeldungsdatum: 31.12.2015
Beiträge: 6

alex97schmid Verfasst am: 15. Feb 2016 19:02 Titel:

Antworten mit Zitat

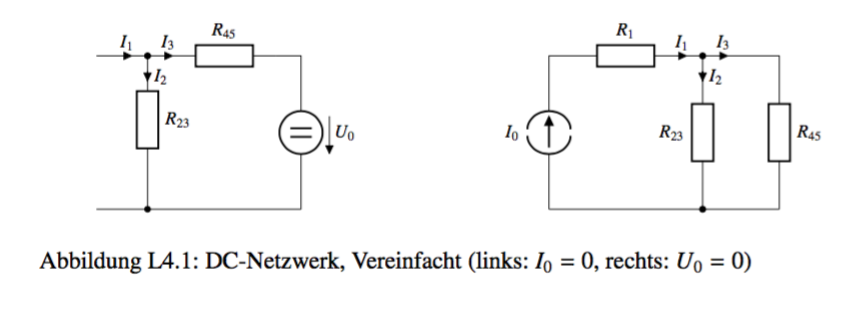

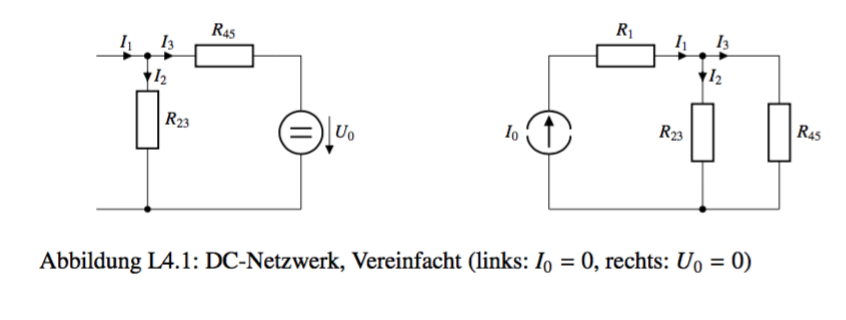

hier ist noch das Ergebnis der einzelnen Schaltungen

Bildschirmfoto 2016-02-15 um 18.50.34.png

Beschreibung:

Dateiname:

Bildschirmfoto 2016-02-15 um 18.50.34.png

Dateigröße:

60.37 KB

Heruntergeladen:

177 mal

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 15. Feb 2016 19:28 Titel:

Antworten mit Zitat

alex97schmid hat Folgendes geschrieben:

Wie genau ergeben sich die Ersatzschaltbilder für I=0 und U=0?

Indem Du die jeweils "deaktivierte" Quelle durch ihren Innenwiderstand ersetzt. Ideale Spannungsquellen haben den Innenwiderstand Null, ideale Stromquellen einen unendlich hohen Innenwiderstand.
