Kraft/ Beschleunigung in der Schiefen Ebene (lose Rolle)

McRupp · Anmeldungsdatum: 04.03.2016 Beiträge: 3

Hallo,

Sitze derzeit an der Vorbereitung für meine Physik Klausur. Mir fehlen für eine Altklausur allerdings die Lösungen und deswegen wollte ich euch zu Rate ziehen um zu schauen ob alles soweit korrekt gelöst ist.

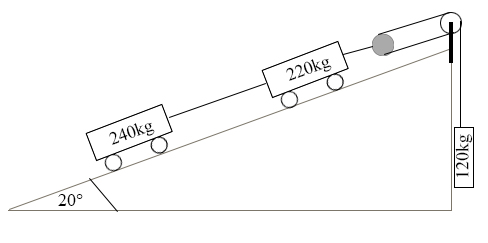

1. Zwei miteinander verbundene Wagen fahren auf einer Schiefen Ebene, dabei sind sie über zwei masselose Rollen mit einem Gewicht verbunden.
a) Wie groß sind die Seilkräfte und die Beschleunigung der Wagen?

Hier meine Lösung, leider verwirren mich die Rollen etwas, da bräuchte ich Hilfe - aber hier erstmal ohne Rolle:

a)

Mich verwirren die Rollen unheimlich, es handelt sich wohl um eine lose Rolle - bloß leider weiß ich nicht so recht was ich damit anfangen soll.

Leider steht in der Aufgabe nicht explizit um was für Rollen es sich handelt, ich gehe davon aus eine feste am Übergang und eine lose Rolle am Wagen (die graue). Was meint ihr?

Kombiniert man eine Lose Rolle mit einer festen Rolle können Größe und Richtung der Kraft verändert werden - so stehts im Kuchling.
Ausserdem halbiert eine lose Rolle die Größe der erforderlichen Kraft.

Leider weiß ich nicht so Recht was ich mit den Informationen anfangen soll.

Kann mir jemand einen Tipp geben sofern die Aufgabe bis jetzt korrekt gelöst?

Würde mich freuen.

Grüsse

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Nur zum Verständnis: Bilden die Rollen eine Art Flaschenzug?

McRupp · Anmeldungsdatum: 04.03.2016 Beiträge: 3

Duncan · Gast

Was ist "reibtheoretisch" ?

Mit etwas Hausverstand betrachtet, ist die Aufgabe klar:
● das Seil, das den Wagen mit einer Rolle verbindet, endet an der Achse der Rolle.
● das Seil, an dem das Gewicht hängt, ist über die feste Rolle geführt und ist mit seinem Ende mit der Verankerung dieser Rolle verbunden (als senkrechter, starker Strich dargestellt).

McRupp · Anmeldungsdatum: 04.03.2016 Beiträge: 3

Duncan · Gast

Es bedeutet, dass das Gewicht die doppelte Geschwindigkeit der Wagen hat.

VeryApe · Anmeldungsdatum: 10.02.2008 Beiträge: 3323

Du hast recht die Skizze ist wirklich nicht geglückt.

vorweg das was Duncan sagt stimmt.

1 Frage wenn das Gewicht nach unten um y wandert umwieviel verschiebt sich dann die Rolle auf der Stange.

2 Frage welche Kräfte wirken auf die Rolle plus stange die am Wagen befestigt ist.

das ist alles.

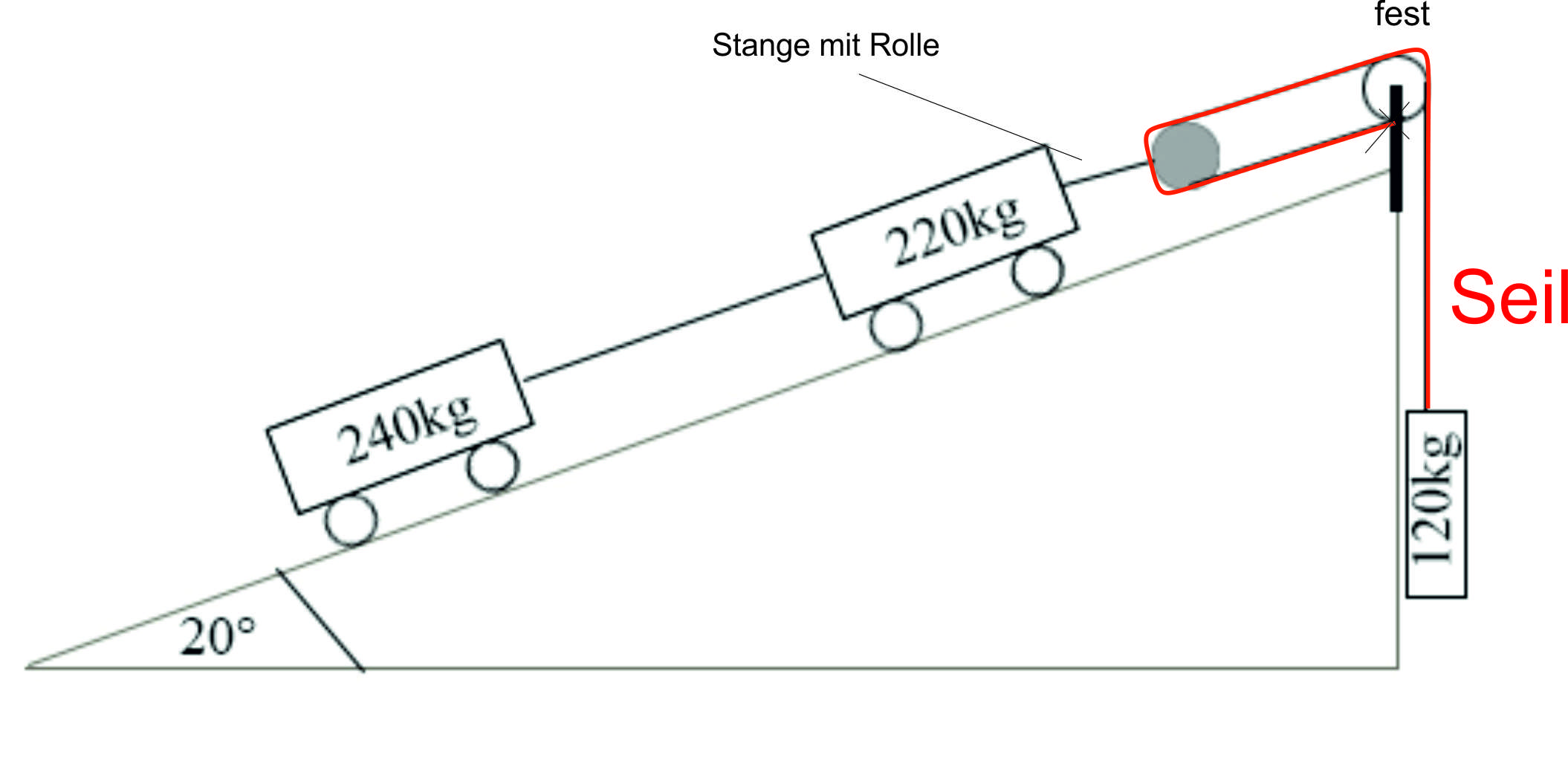

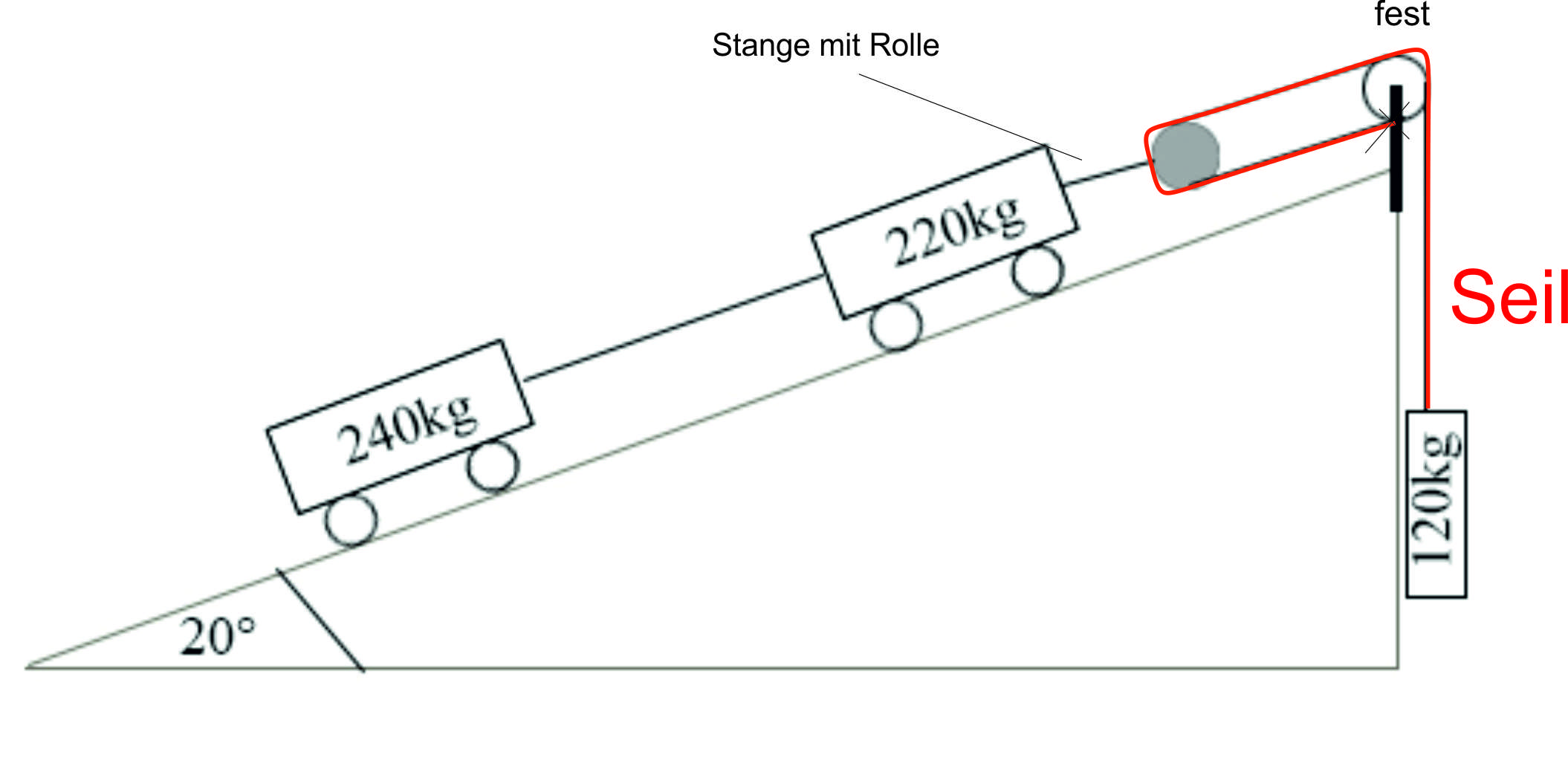

Skizze habe ich überarbeitet.
