Scheinleistung

TobsenMH · Anmeldungsdatum: 10.01.2005 Beiträge: 138 Wohnort: +MH+

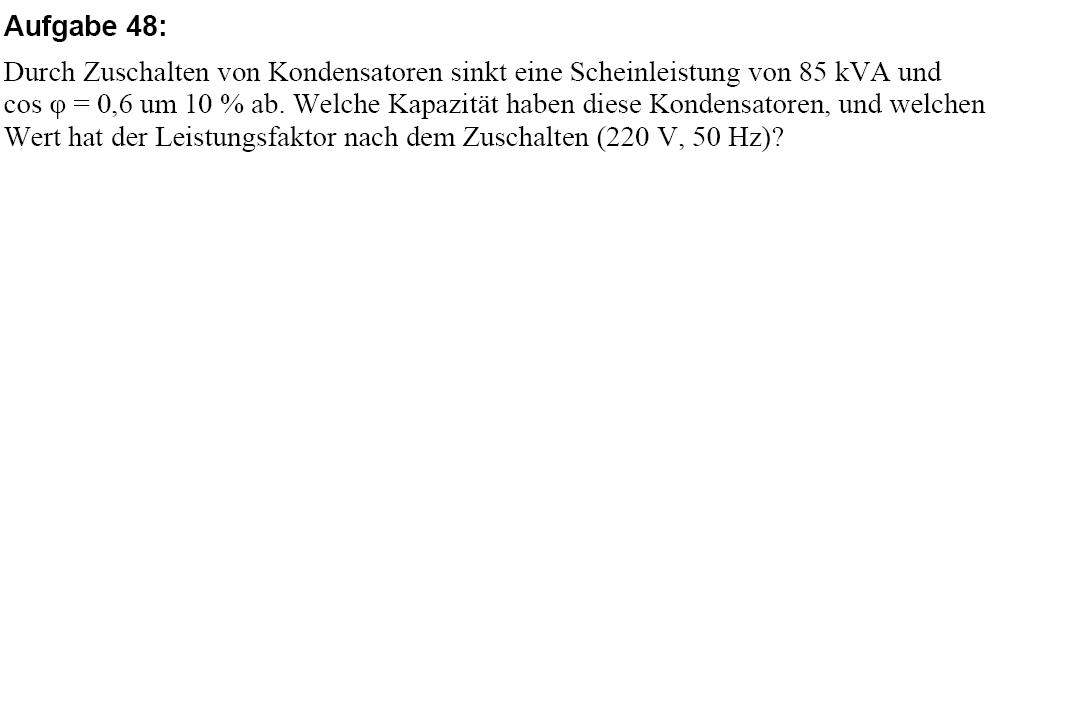

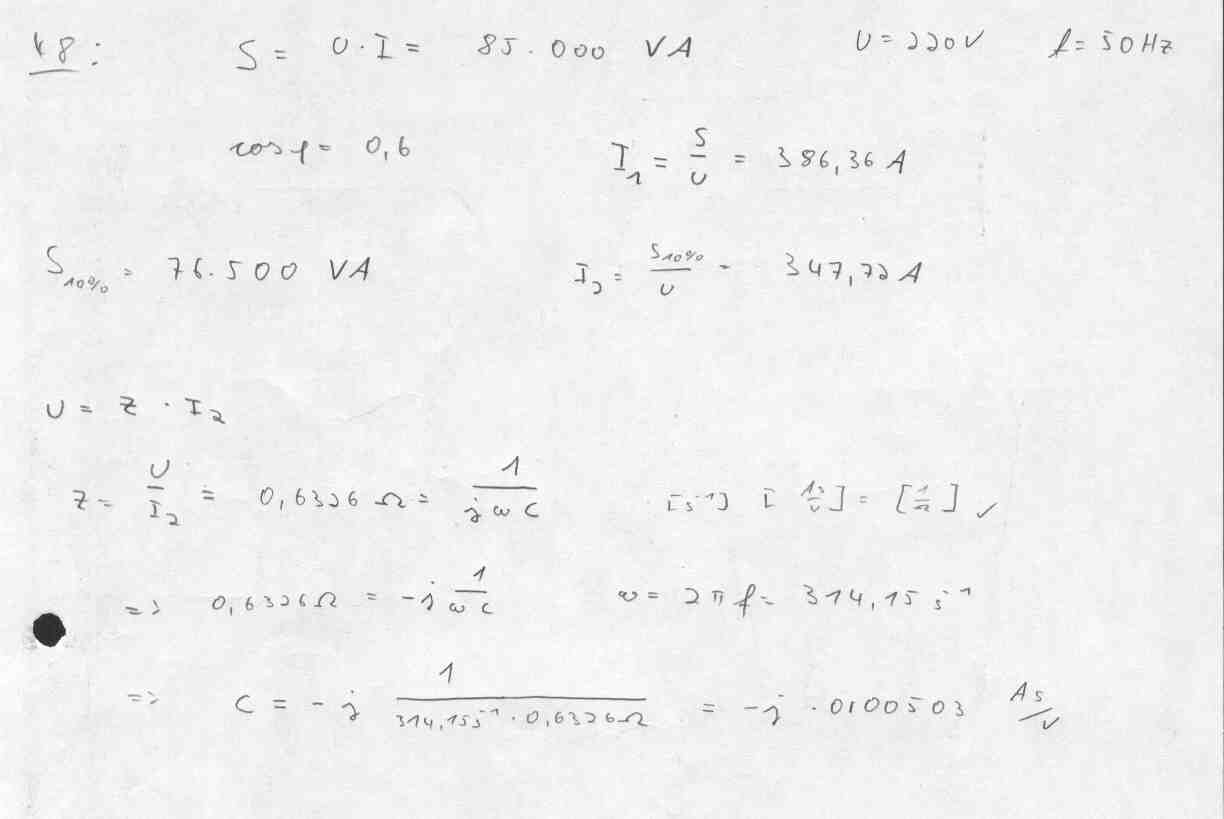

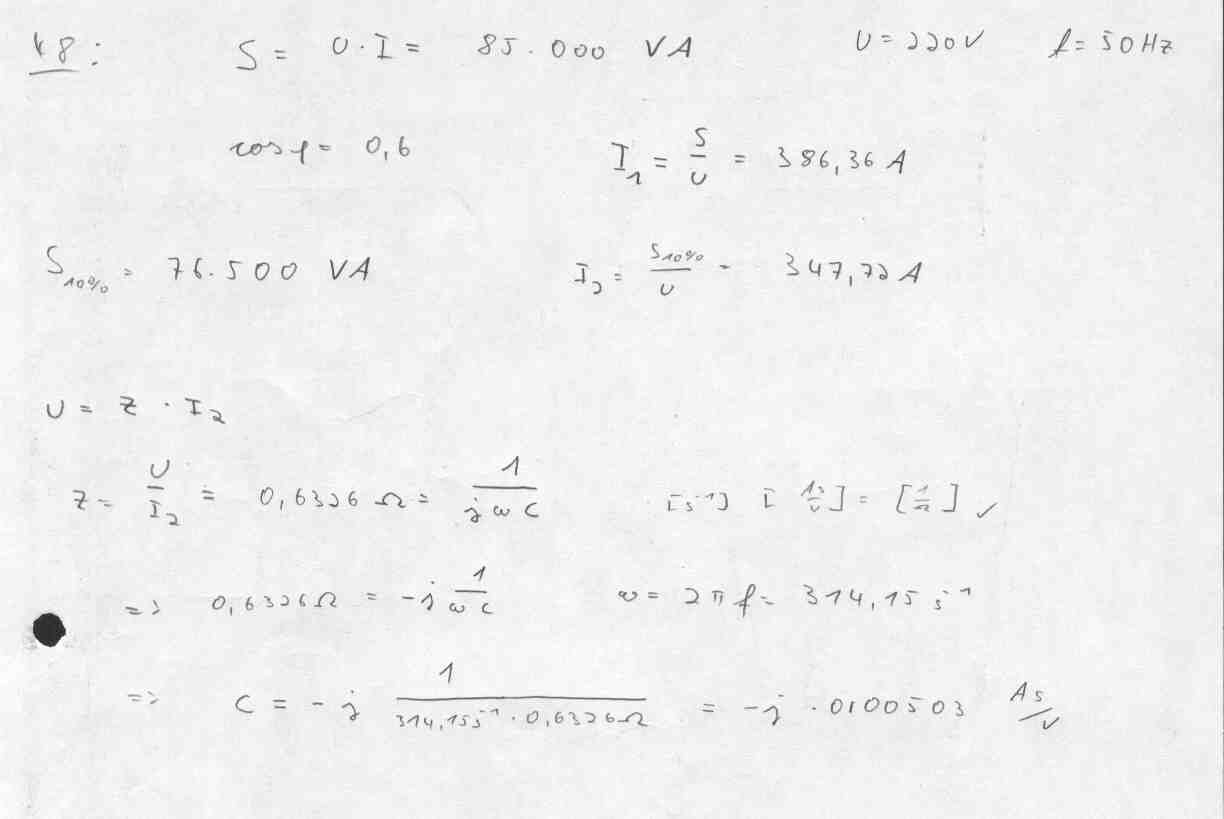

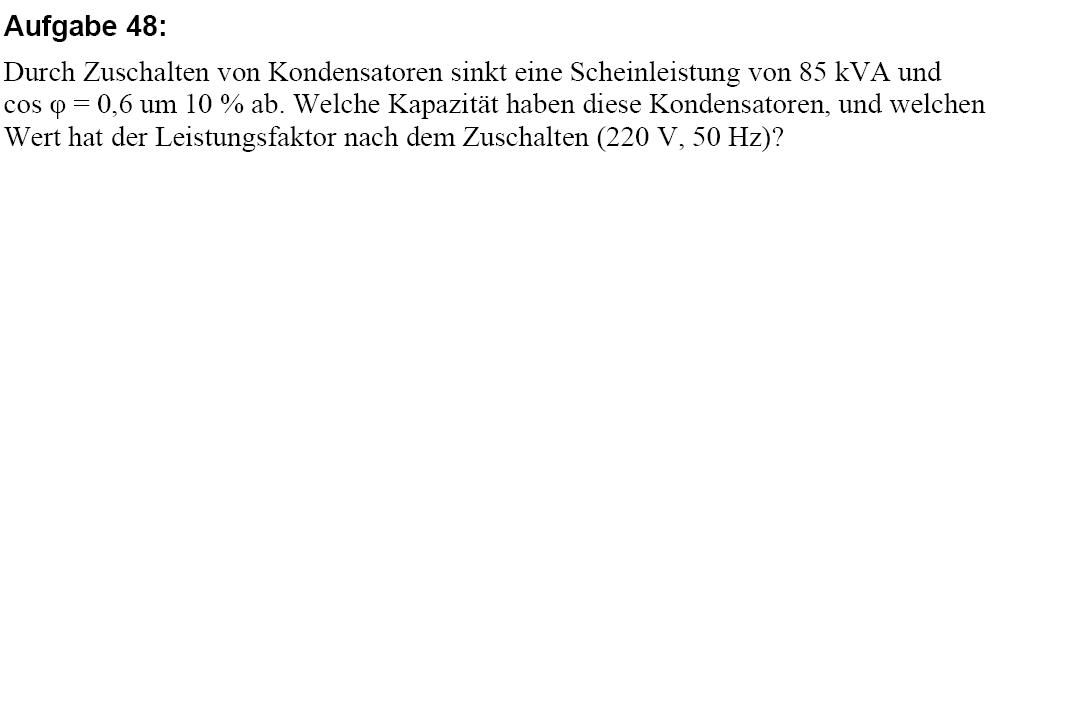

aufgabe und mein lösungsversuch in der anlage...
aber ich habe das gefühl, dass ich i-was falsch gemacht habe....?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Zuschalten heißt nicht, dass in der neuen Schaltung nur noch der Kondensator drin ist.

Der Widerstand der neuen Schaltung ist vielmehr eine Reihenschaltung (bzw. eine Parallelschaltung: überlegen oder ausprobieren) aus dem bisherigen Widerstand Z und dem hinzugekommenen Widerstand X_C. Du hast also den bisherigen Widerstand (und dessen Phasenlage, also das cos(phi)) vergessen, zu berücksichtigen.

TobsenMH · Anmeldungsdatum: 10.01.2005 Beiträge: 138 Wohnort: +MH+

ok, den "bisherigen" widerstand kann ich mir ja mit

R_1=U/I_1=0.569ohm

errechen... wie kriege ich den leistungsfaktor dann da noch mit rein? die phasenverschiebung beträgt ja 53.13°... darüber i-wie?

und wenn ich das dann habe, würde ich diesen widerstand noch in reihe (als erste möglichkeit) zu dem kondensator schalten und dann die gleichung nach C auflösen...?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Komplexe Widerstände Z haben einen Betrag und eine Phase. Das kannst du genauso in einer komplexen Ebene betrachten wie die Pfeile/Zeiger für Strom I und Spannung U im Zeigerdiagramm.

TobsenMH · Anmeldungsdatum: 10.01.2005 Beiträge: 138 Wohnort: +MH+

also ist R1= (0.3414+j*0.455) ohm?

-> dass addiere ich dann noch zum kondensator und löse dann nach C auf (da ich Zges ja kenne), right?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Right.
