Flaschenzug

Vorbereiter · Gast

Meine Frage:
Wer kann mir bitte den Weg von der folgenden Aufgabenstellung bis hin zur Lösung erklären (skizzieren)?

Aufgabe:

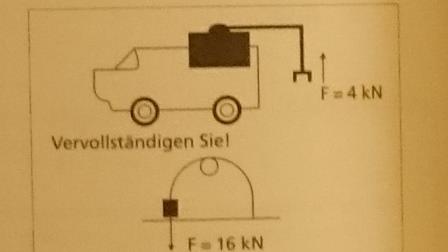

Zeichnen Sie eine Flaschenzugvorrichtung, bei der die hydraulische Hebeeinrichtung des Feuerwehrfahrzeugs das Gewicht von 16 kN nur noch mit 4 kN zu heben braucht.

Lösung:

1 Flaschenzug mit 2 Rollen und 4 Seilen.

Vielen Dank bereits im Voraus!

Meine Ideen:
Ich verstehe grundsätzlich die Funktion eines Flaschenzugs. Jedoch irritiert mich die Lösung (4 Seile?).

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Es ist natürlich nur ein Seil. Aber man kann dieses zwischen den (meinetwegen: unteren) beweglichen Rollen und den oberen gedanklich durchschneiden. Mit der Zahl n der zu durchschneidenen Stück ist F_Kraft = 1/n * F_Last. So war früher die Merkregel. :-)

PS Einsatzfahrzeuge der Feuerwehr mit Flaschenzügen - darauf muß man erstmal kommen. :-)
