Stromkreis, R gesucht

Hias · Anmeldungsdatum: 31.03.2016 Beiträge: 7

Meine Frage:
Hallo!

Ich habe einen Stromkreis. Die Gesamtstromstärke beträgt 2A , die Gesamtspannung 10 V. R1 ist parallel zu R2. R3, R2 und R4 liegen in Reihe.
Gegeben: R1= 5 Ohm, R2= 4 Ohm, R4= 1 Ohm
Gesucht: R3 = ? (richtige Lösung sollen 16 Ohm sein)

Meine Ideen:
Ich würde erst mal den Gesamtwiderstand berechnen:
10V/2A = 5Ohm

von diesen 5 Ohm ziehe ich R4 ab, bleiben noch 4 Ohm übrig, die sich R1,R2 und R3 zuordnen.
Da R1 und R2 parallel geschaltet sind rechne ich:
1/R1 + 1/R2 = 9/20

Davon bilde ich den Kehrbruch also 20/9.

Und jetzt: 4 Ohm - 20/9 = 1,8 Ohm = R3 ----> leider falsches Ergebnis :(

Ist bestimmt einfach und ich komm nicht drauf, bitte helft mir :)

Danke smile

mkm12 · Anmeldungsdatum: 20.01.2016 Beiträge: 124

So, wie du die Schaltung beschrieben hast, kann man sich aber noch kein Bild machen.
Bitte versuche, es etwas genauer zu sagen.

Hias · Anmeldungsdatum: 31.03.2016 Beiträge: 7

Also der Stromkreis sieht so aus:

R1
R3 - R2 - -R4

R1 und R2 sind parallel. Ich hoffe, das hilft

E=mc² · Anmeldungsdatum: 24.06.2014 Beiträge: 494

so?

mkm12 · Anmeldungsdatum: 20.01.2016 Beiträge: 124

Soll man das so verstehen, dass R1 und R2 parallel zueinander sind und dieser Parallelschaltung nach links R3 und nach rechts R4 in Reihe liegen?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Hias · Anmeldungsdatum: 31.03.2016 Beiträge: 7

Ja, genau R1 und R2 parallel.

Aber: R3 befindet sich links von R2.

Also so: R3 - R2 - R4

Und wow!! für deine Mühe!!

Hias · Anmeldungsdatum: 31.03.2016 Beiträge: 7

@ Gvc:

Du hast recht!

Ich hab sie unwissentlich falsch beschrieben. ....Entschuldigt.

Heisst das also, dass ich im Prinzip zwei Stromkreise habe?
Also einmal die Einheit aus R1,R2 und R3
und dann die Einheit R4?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

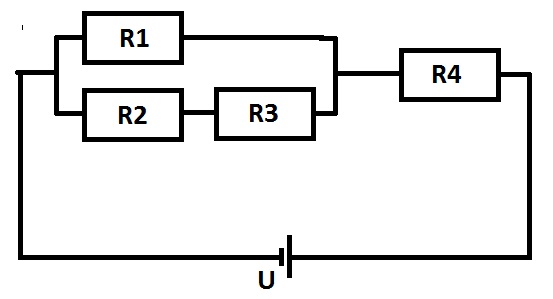

Nein. Das ist die Schaltung:

Hias · Anmeldungsdatum: 31.03.2016 Beiträge: 7

Ja, genau! Danke smile

E=mc² · Anmeldungsdatum: 24.06.2014 Beiträge: 494

1) Du weißt, was der Gesamtwiderstand sein muss, weil U_ges und I_ges gegeben sind.

2) Weil du R_ges und R_4 kennst, kannst du herausfinden, wie groß R_1,2,3 sein muss.

3) Weil du weißt, wie groß R_1,2,3 ist und wie groß R_1 ist, kannst du herausfinden, wie groß R_2,3 ist.

4) Weil du weißt, wie groß R_2,3 ist und wie groß R_2 ist, kannst du herausfinden, wie groß R_3 ist.
