Rauschen am Widerstand in Reihe zum Kondensator

BraucheHilfe · Anmeldungsdatum: 04.05.2016 Beiträge: 7

Hallo Leute,

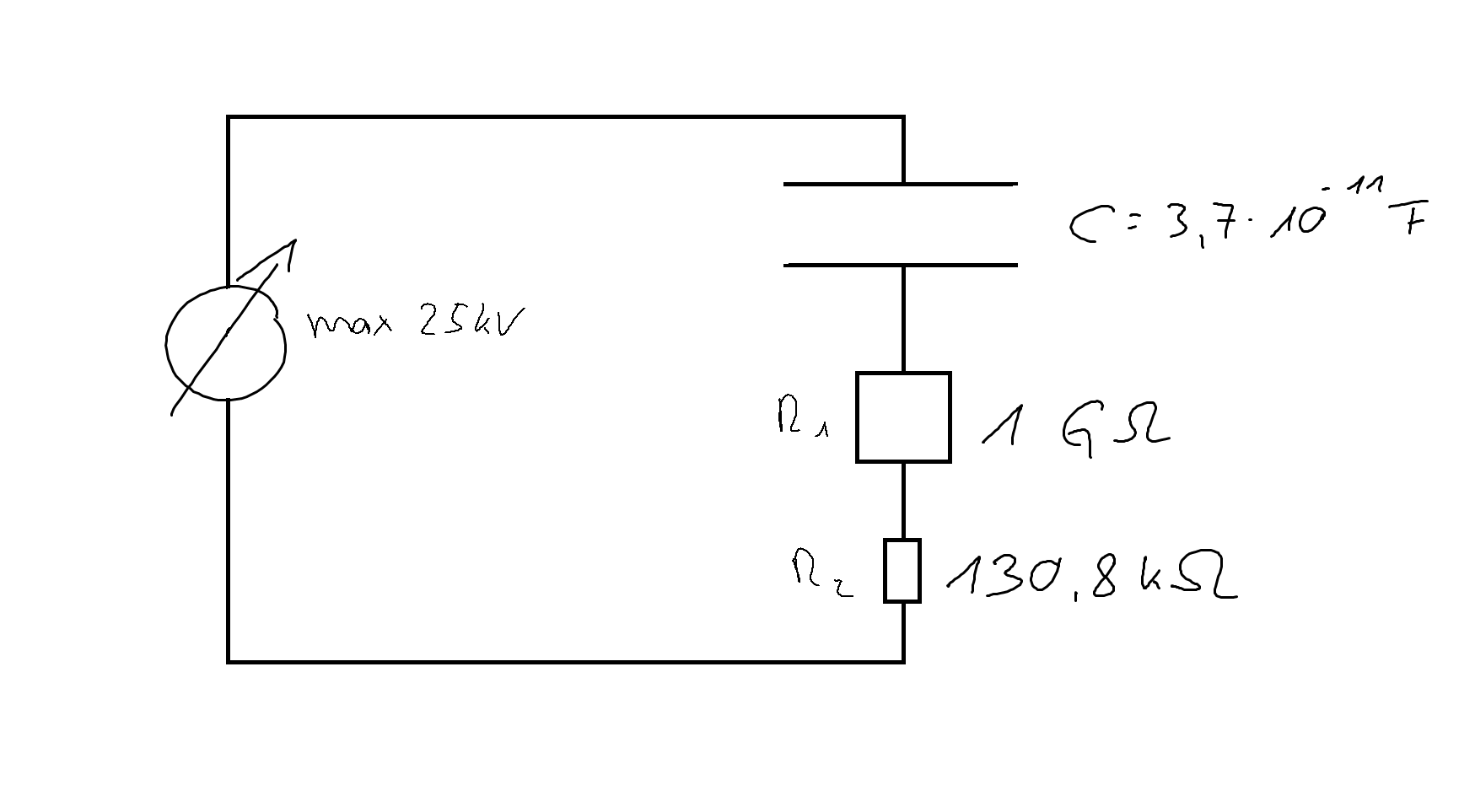

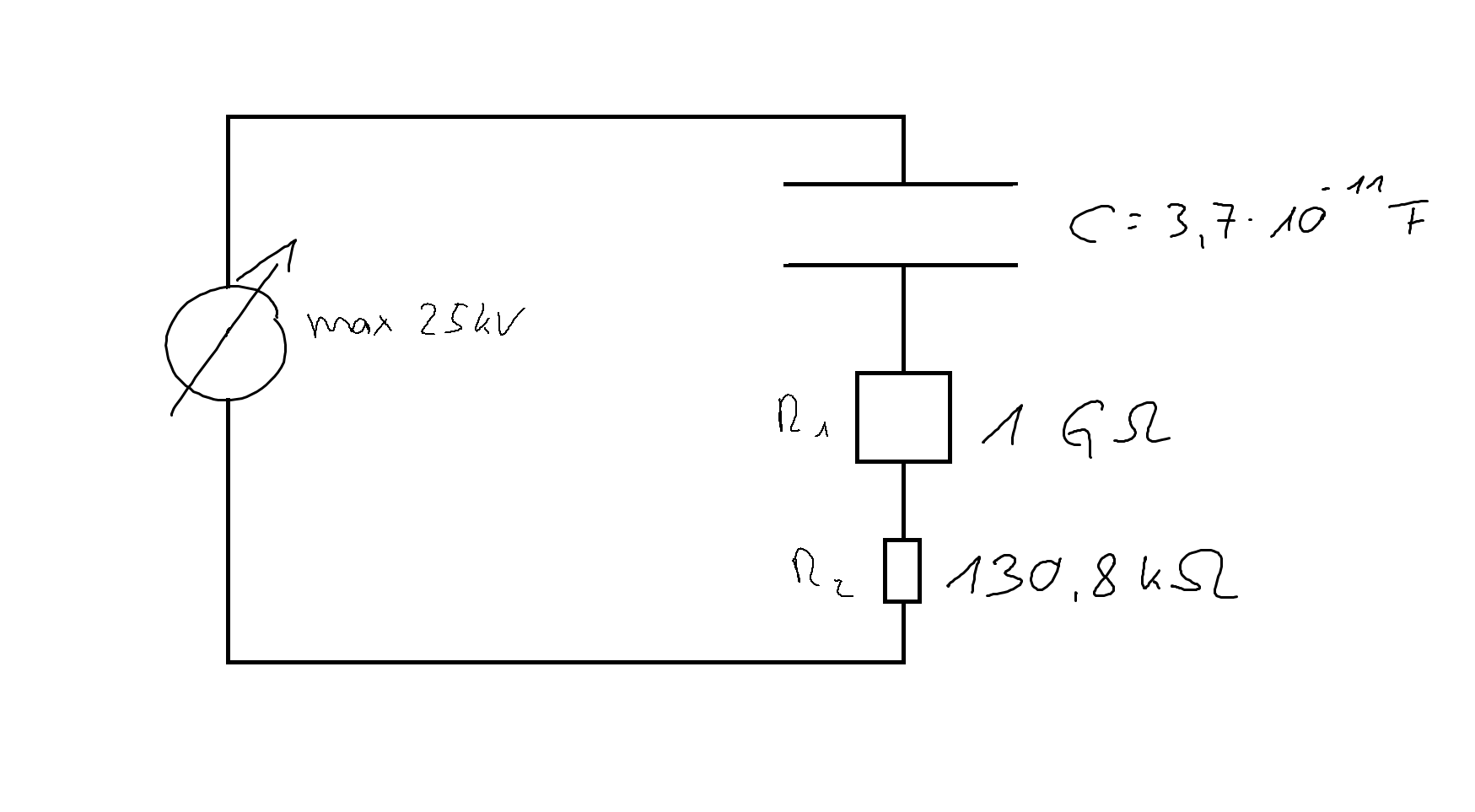

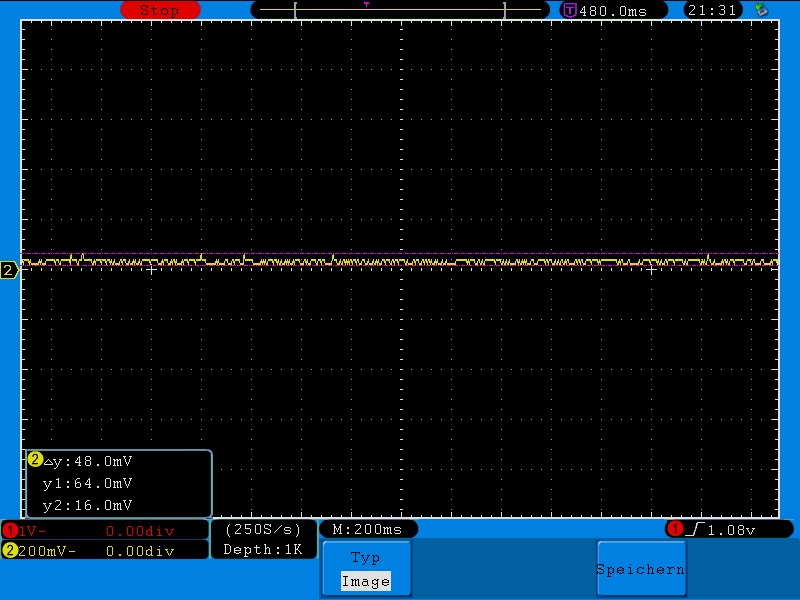

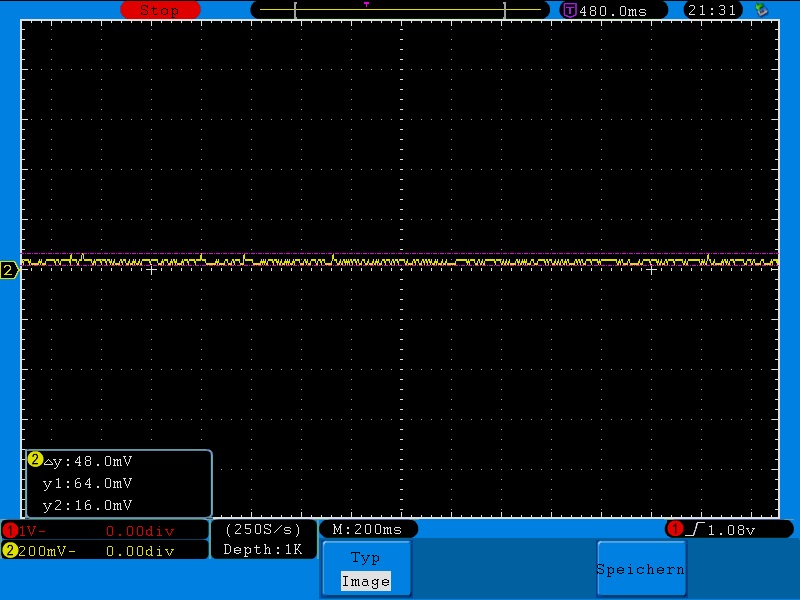

Anbei meine Schaltung und die Messung am Widerstand mit dem Oszi.
Ich habe das Problem, dass ich an einem Präzisionswiderstand 130,8 kOhm Toleranz 0,1% ein Rauschen messe, wenn ich die Hochspannungsquelle auf ihr Maximum von 25 kV aufdrehe. Theoretisch sollte die Spannung 0V betragen, da alles am Kondensator abfällt. Woran liegt das, dass ich ein Rauschen von 16mV-64mV messe? Ist das eventuell thermisches Rauschen? Danke

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Das kann vieles sein, an thermisches Rauschen glaube ich aber hier nicht, da es von der Größenordnung nicht passt. Zu überlegen wäre, ob die Spannung des HV-Generators eine Restwelligkeit überlagert hat (z.B. 10V bei 10kV), die zu einem Kondensatorstrom führt.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3568

Hallo,
