RCL Wechselstromschaltung

Stabilopen · Gast

Hallo zusammen,
ich studiere Informatik und quäle mich momentan durch die Elektrotechnik Vorlesung.
Bei einer Aufgabe heute wusste ich leider nicht so recht weiter, da diese etwas anders gestellt war, als vergangene Aufgaben.

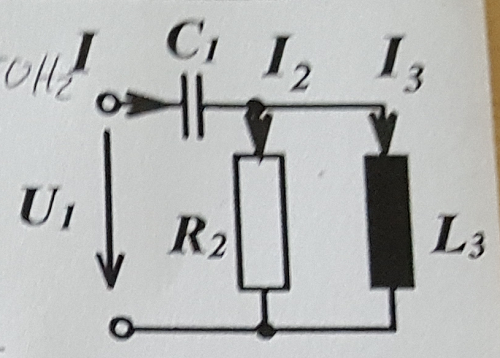

Die Schaltung um die es geht sieht folgendermaßen aus:

Bild aus externem Link als Anhang eingefügt. Steffen

Berechnet werden sollen alle Ströme und Spannungen, bei 230 V / 50Hz
Die Werte der Bauteile sind erstmal egal, da ich eigentlich nur grundlegend das Vorgehen hier wissen möchte.
Kann ich am Anfang den Strom an C1 durch I = 230V / Z1 berechnen?
Ist es richtig, dass U=230V nur an C1 anliegt?
Danach wollte ich die Spannung an R2 und L3 (Z-parallel) mit U = I1 * Z12 herausfinden.
Meine Ergebnisse sind aber irgendwie sehr seltsam, deshalb wäre es nett wenn mir jemand kurz beschreiben könnte, wie ich bei so einer Schaltung vorgehe.

Mfg

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Stabilopen · Gast

Danke erstmal für deine Antwort! Mit I1 meinte ich den Strom an C1.

Habe jetzt aber nochmal nach ähnlichen Gleichstrom Aufgaben gesucht und mir da den Lösungsweg abgeschaut.

Ich habe jetzt zuerst den komplexen gesamt Ersatzwiderstand ausgerechnet und dadurch dann den Strom I (gesamt/I1) ausgerechnet.
Damit dann die Spannung der Parallelschaltung und durch diese, die Ströme I2 und I3;
Wenn ich durch die Addition der Spannungen auf ~230V komme, sollte meine Lösung ja eigentlich richtig sein
