Hallo alle zusammen.

Ich habe paar Aufgaben durchgerechnet und hab ein paar generelle Fragen so wie paar Verstädnisprobleme und hoffe, dass ihr mir eventuell weiterhelfen könntet. Thumbs up!

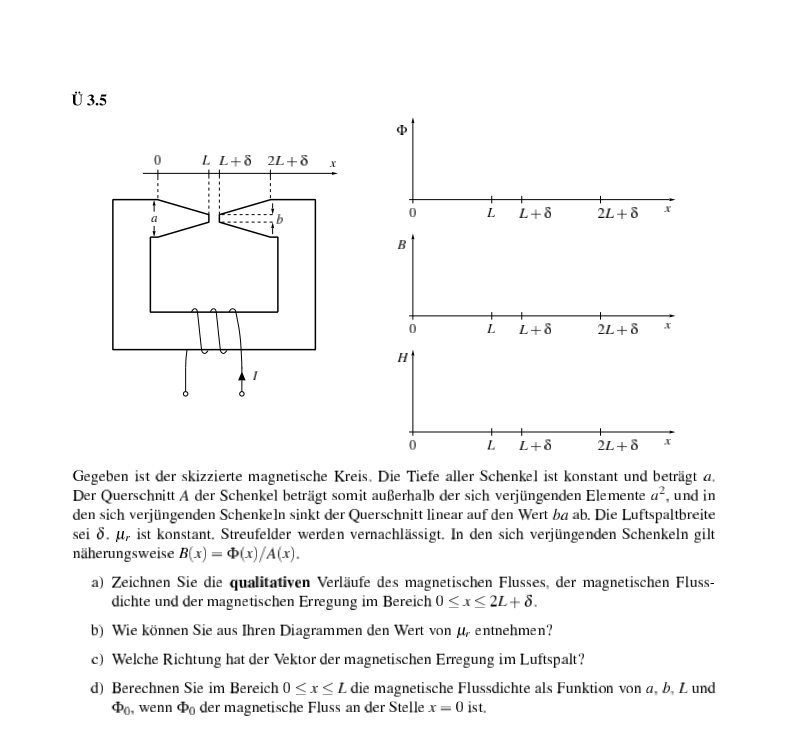

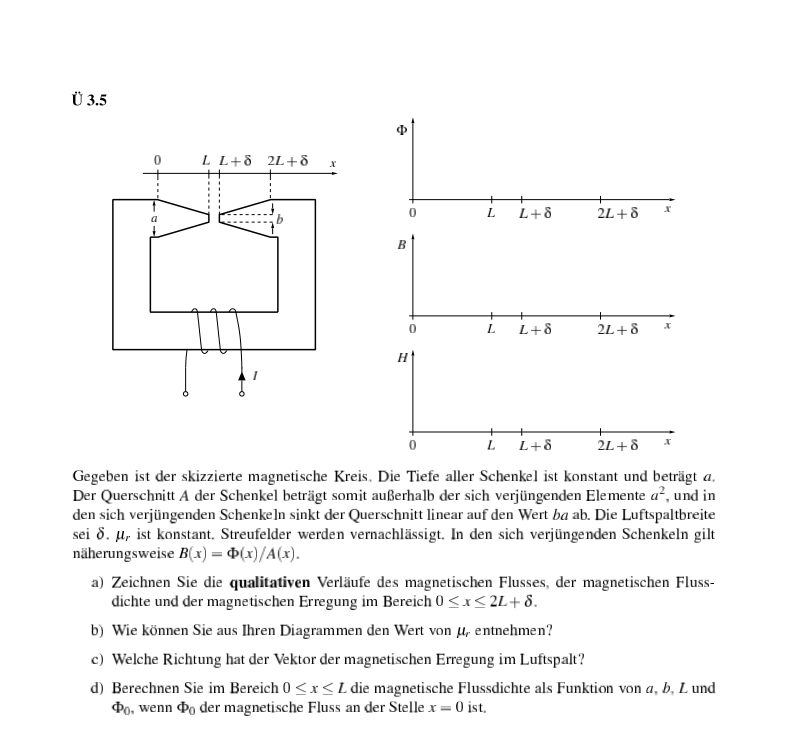

Frage 1: bei der Aufgabe 3.5 d) lautet das Ergebnis : B= .../... . Ich versteh nicht wie man auf den Nenner kommt. Könnte jemand die Herleitung von dem Nenner machen?

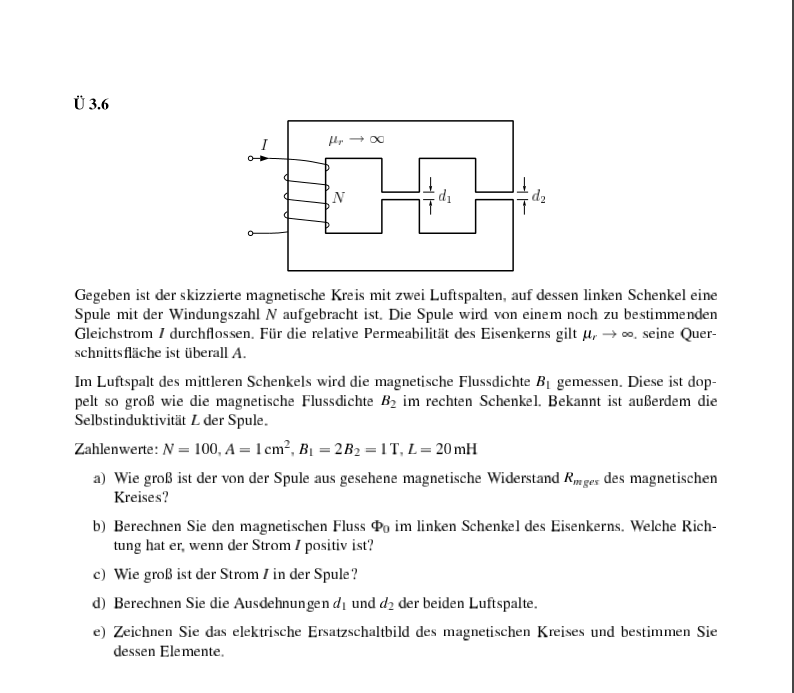

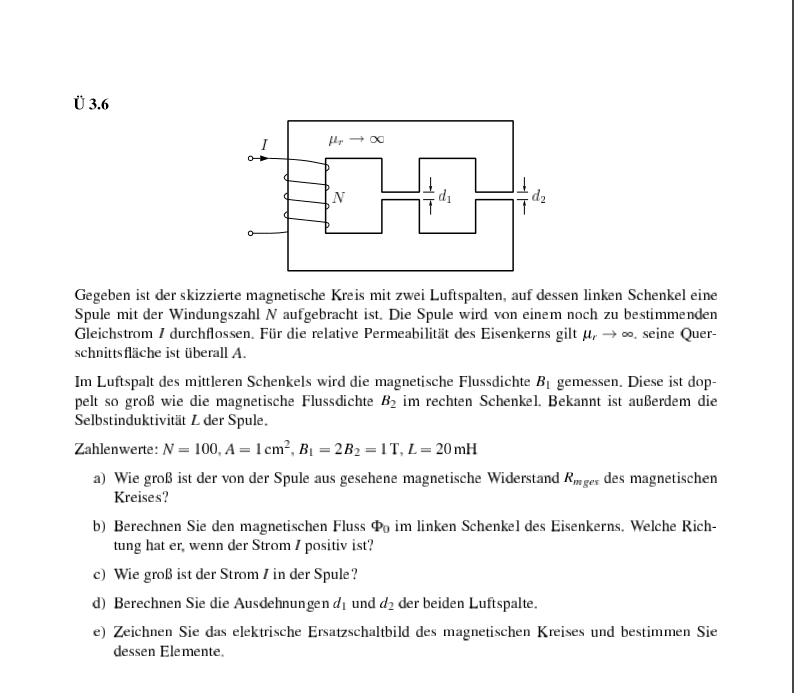

Frage 2: bei der Aufgabe 3.6 b) warum muss man für den linken Schenkel B1+B2 machen ? ist mit "linken Schenkel" gemeint das man Bgesamt braucht ?

Frage 3: bei der Aufgabe 3.6 d) N*I =(B1/no)*d1 bzw N*I =(B2/no)*d2
rechnen? Das Durchflutungsgesetz besagt ja : N*I = H1*L + H2*L...HN*L
Wieso darf ich also die Rechnung getrennt machen? Müsste es nicht :
N*I=(B1/no)*d1+(B2/no)*d2 lauten?

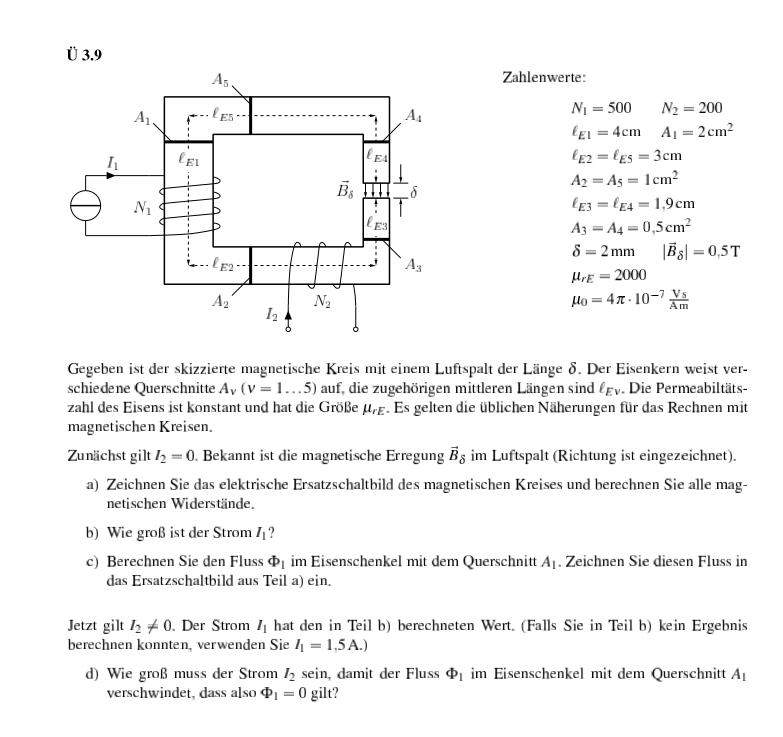

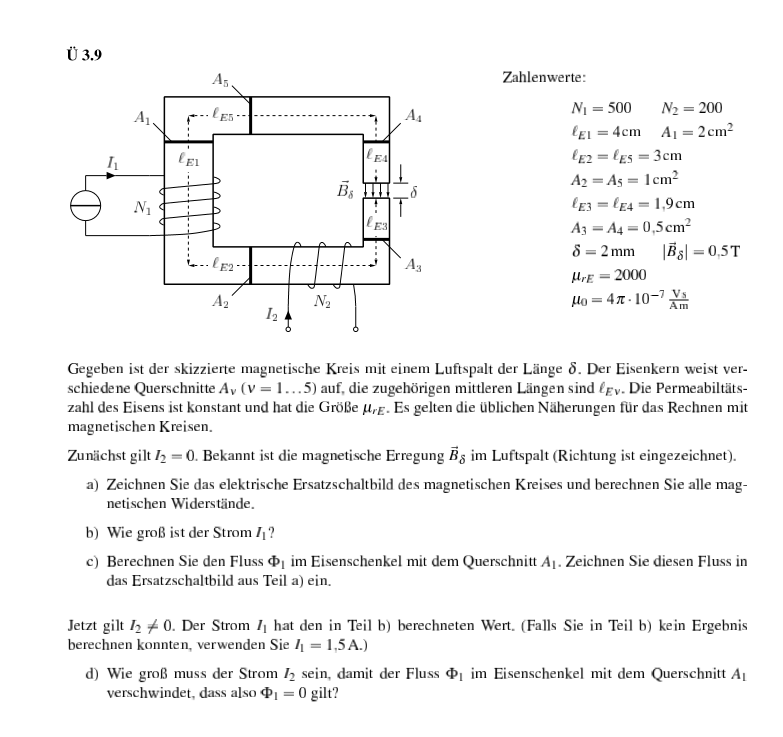

Frage 4: bei der Aufgabe 3.9 d) hab ich zwar den richtigen Zahlenwert raus, aber mein Vorzeichen ist falsch. Da müsste I2= -4,05A rauskommen.
Da müsste ja ansich stehen N1*I1+N2*I2=0 <=> I2= -(N1*I1)/N2
und ich erhalte dann I2=4,05A was für mich auch Sinn macht. Andersherum würde man ja zwei negative Ströme addieren und es würde was negatives herauskommen und nicht = 0 oder habe ich irgendwo ein Denkfehler miteingebaut?
// Sorry das ich nicht alle Bilder gleichzeitig hochladen konnte.

Danke schonmal im voraus und Liebe Grüße ! smile
