Durchflutungssatz und Feldlinienbestimmung

Bernd123 · Anmeldungsdatum: 03.07.2015 Beiträge: 9

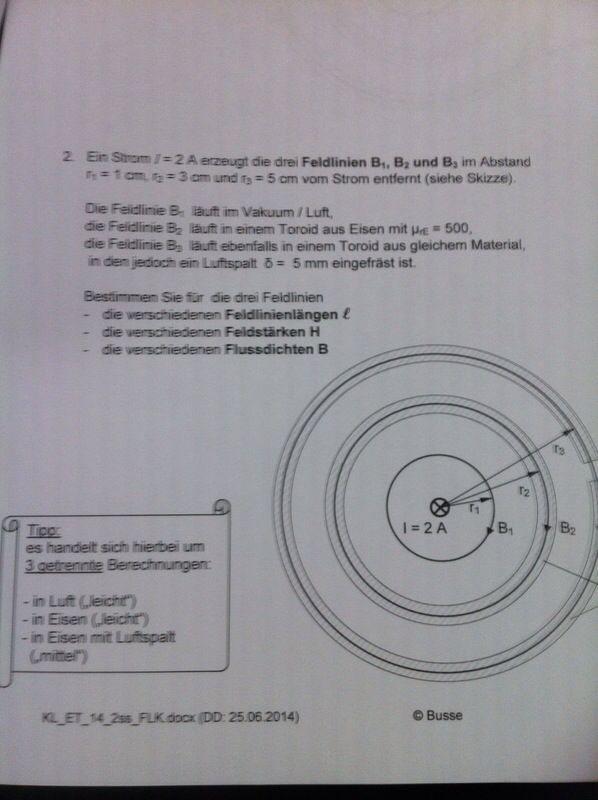

Mein Problem besteht nur beim Eisen mit Luftspalt, da fehlt mir leider der Ansatz.

Ist die Flussdichte B die selbe in beiden Materialien? Da häng ich voll im Schlauch, da seh ich den Wald lauter Bäumen nicht...

Ich habe mal von der Relation B2*l2=B3*l3 gehört, jedoch bin ich mir nicht sicher ob man sie hier anwenden kann?

Und was passiert wenn man mit einer Railgun drauf schießen würde?
Big Laugh

Liebe Grüße, amk LOL Hammer

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Berechnest einfach für r=1, 3 und 5 nur mit µ0, dann B2 500 mal so groß wie B2_0 wegen µr, Bernd.
Für den 5cm-Ring musst ein wirksames µrw berechnen, dann kannst auch da das B3_0 mit µrw multiplizieren.

Weiß Du, wie Du µrw berechnen kannst?

Bernd123 · Anmeldungsdatum: 03.07.2015 Beiträge: 9

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Bernd123 · Anmeldungsdatum: 03.07.2015 Beiträge: 9

Ich fühle mich als hätte mich eine Rail-Gun getroffen !!

Eine Frage hätte ich noch.

H3 ermittele ich wie gewohnt mit NI/L , oder?

Also wäre H3 = 1*2A / 2*pi*0.05m = 6,366 A/m

Und darauf folgt B3 = mü_0 * mü_rw * H3 = 4.4736 * 10^-4 T

Richtig?

Danke nochmal und Gruß,

Bernd
