[Lorentz-Kraft] Ablenkungswinkel der Elektronen abgelenkt du

rediskazay · Anmeldungsdatum: 16.07.2016 Beiträge: 1

Meine Frage:
Hey,

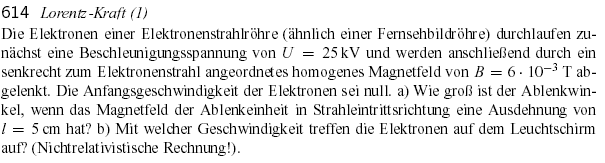

Ich sitze gerade an einer Aufgabe(Siehe Bild).

Meine Ideen:

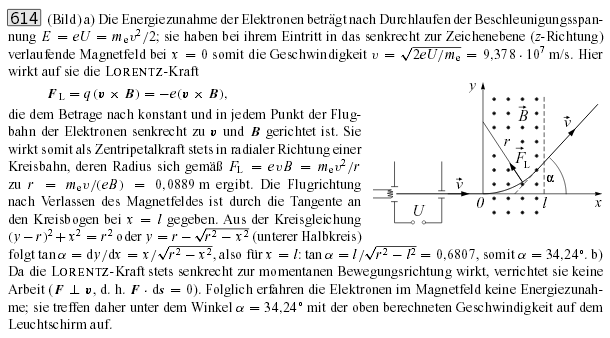

Die Lösung ist in anderem Bild. Soweit verstanden. Aber wie man aus

macht ist mir schleierhaft.

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

In der Zeichnung des Herrn Heribert Stroppe :-) sind zwei Dreiecke erkennbar, deren Schenkel rechtwinklig aufeinander stehen, womit der Winkel alpha nochmal auftaucht (ohne beschriftet zu sein); und dort "versteckt" sich der angesprochene Tangens. Bitte mal genauer ansehen!
