ET33 Verfasst am: 29. Jul 2016 00:18 Titel: Aus Grafik ablesen

Antworten mit Zitat

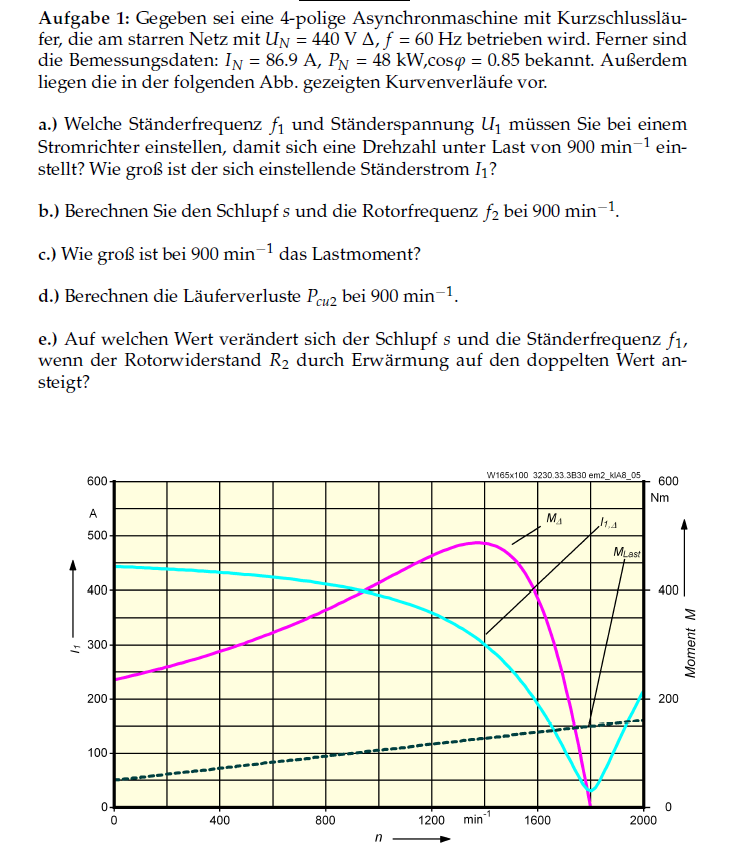

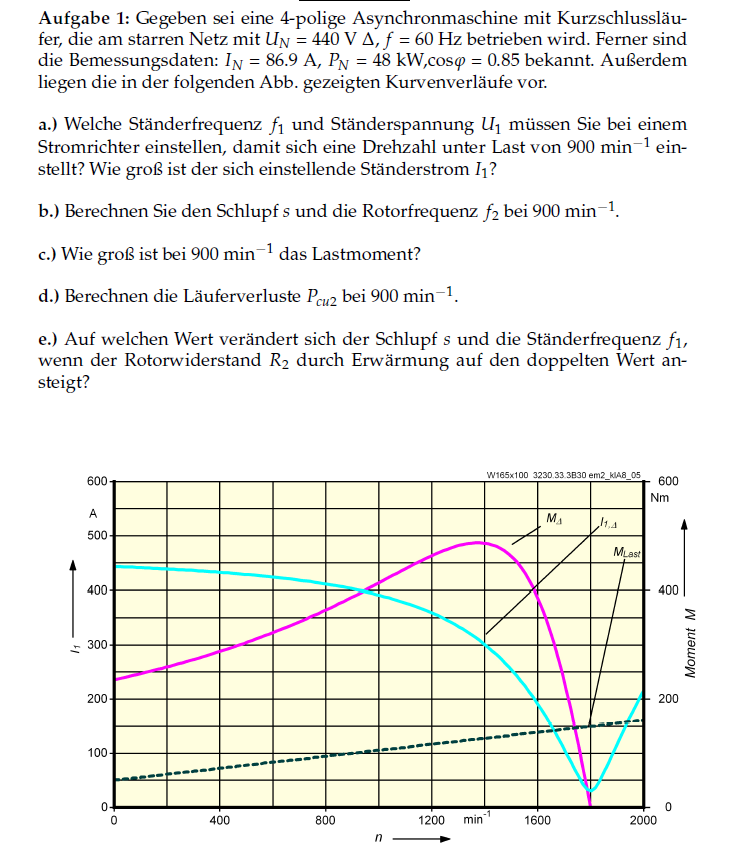

Hallo ich habe gerade bei der a) ein Problem die Ständerspannung und Ständerstrom auszuwerten?

f1 = (1800*2)/60 =60 Hz

Wie lese ich spannung und Strom ab?


Beschreibung:

Dateiname:


Dateigröße:

132.44 KB

Heruntergeladen:

231 mal

Et3333
Gast

Et3333 Verfasst am: 29. Jul 2016 08:01 Titel:

Ständerstrom ist 400 A oder ? Aber wie bekomme ich die Spannung raus ?
