Schaltung mit komplexen Spannungen und Ströme

Golas · Anmeldungsdatum: 18.02.2016 Beiträge: 28

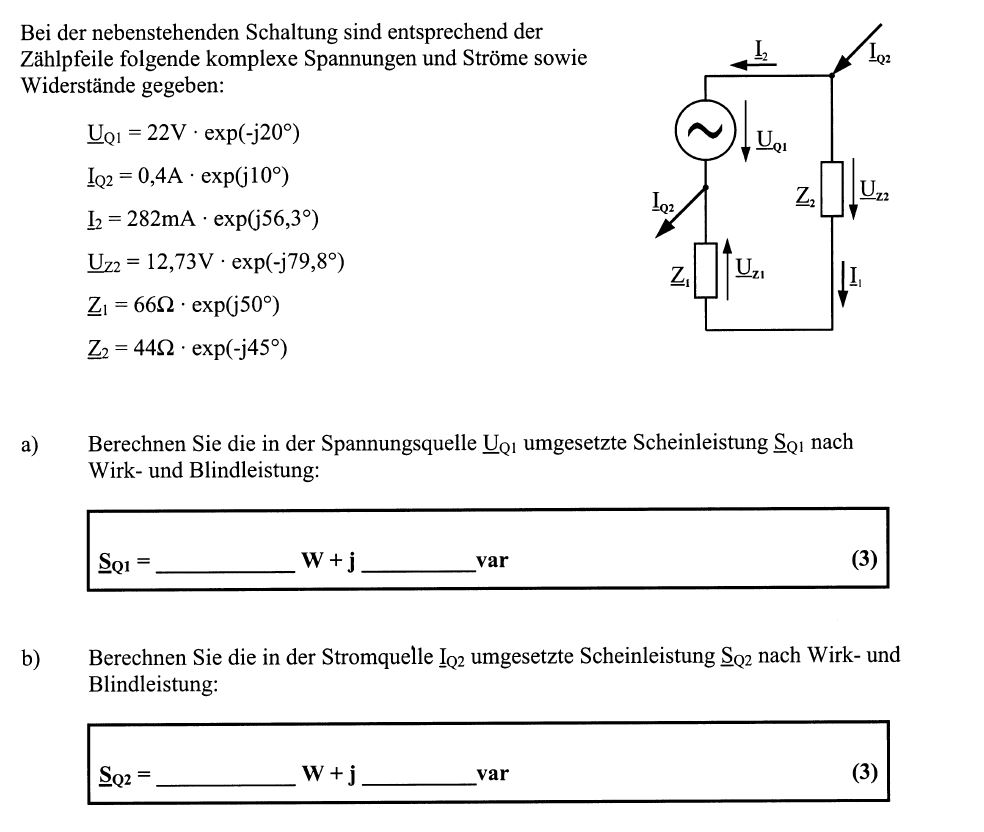

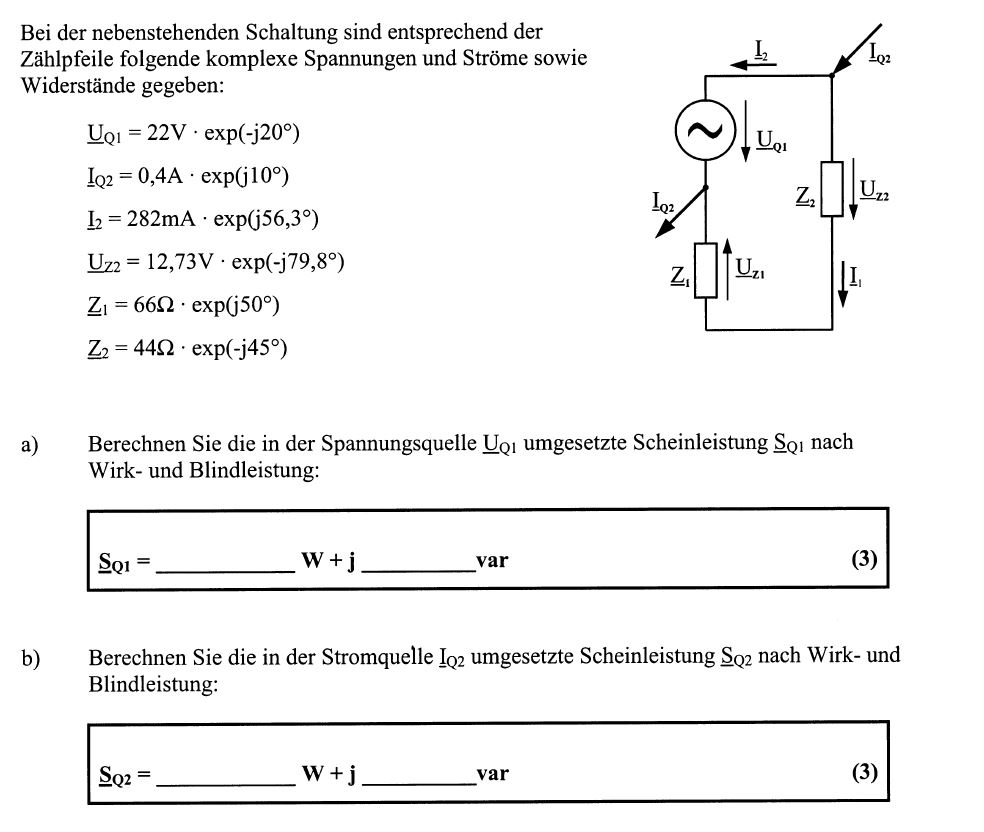

Hi Leute Aufgabe b) verstehe ich nicht
SQ2=-IQ2*xUQ1 hier verstehe ich nicht warum das"-" bei IQ2*ist. UQ1 und IQ2 zeigen doch in die selbe Richtung?
Wäre echt nett, wenn Ihr mir weiterhelfen könntet.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

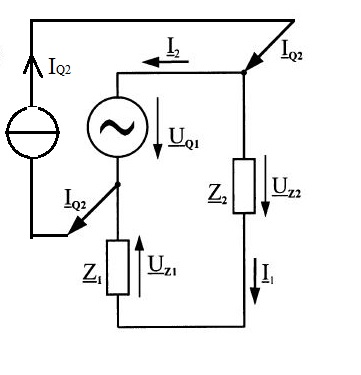

Vervollständige mal die Skizze, indem Du die bislang unsichtbare Stromquelle einzeichnest. Dann siehst Du, dass an der Stromquelle der Spannungspfeil für Uq1 dem Strompfeil für Iq2 entgegen gerichtet ist.

Golas · Anmeldungsdatum: 18.02.2016 Beiträge: 28

Muss ich jetzt eine Maschengleichung machen?
Dann wäre das UQ2=-UQ1

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

In welche Richtung hast Du denn Uq2 eingetragen?

(Ich selbst habe keine Spannung Uq2 erst eingetragen, sondern sofort gesehen, dass die Spannung über der Stromquelle gerade Uq1 und von oben nach unten gerichtet ist, also gegen die Richtung von Iq2.)
