4 stromdurchflossene, parallele Leiter, Magnetfelder

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

Hallo

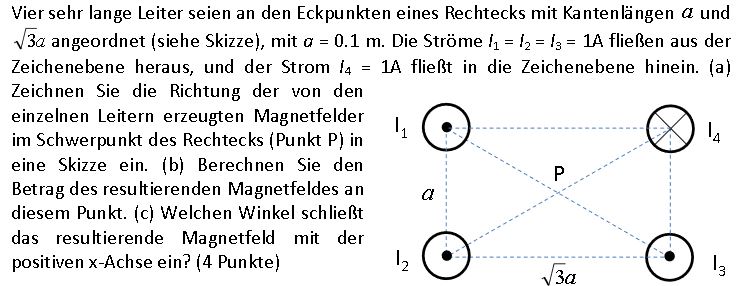

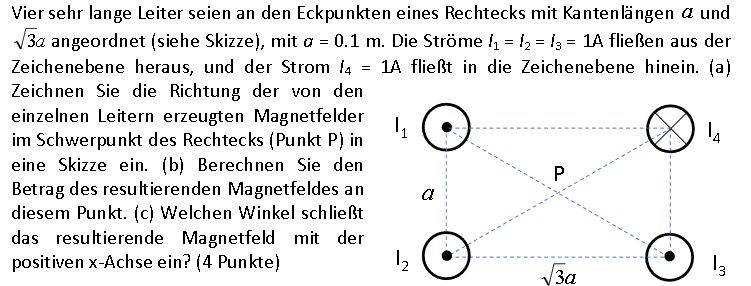

bei diesem Beispiel weiß ich nicht, wie ich die Richtungen der Magnetfelder einzeichnen soll.
Grundsätzlich gilt ja, dass Leiter, die in die Zeichenebene hinein gehen, ein Magnetfeld haben, das im Uhrzeigersinn dreht.

Leiter, die aus der Zeichenebene heraus kommen, haben ein Magnetfeld, das gegen den Uhrzeigersinn dreht.

Wie mache ich das?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Stell Dir eine kleine Kompassnadel vor, die in dem betreffenden Punkt aufgehängt ist. Wie wird die sich jeweils zu den vier verschiedenen Magnetfeldern drehen?

Viele Grüße
Steffen

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

@ Steffen Bühler

alles klar smile

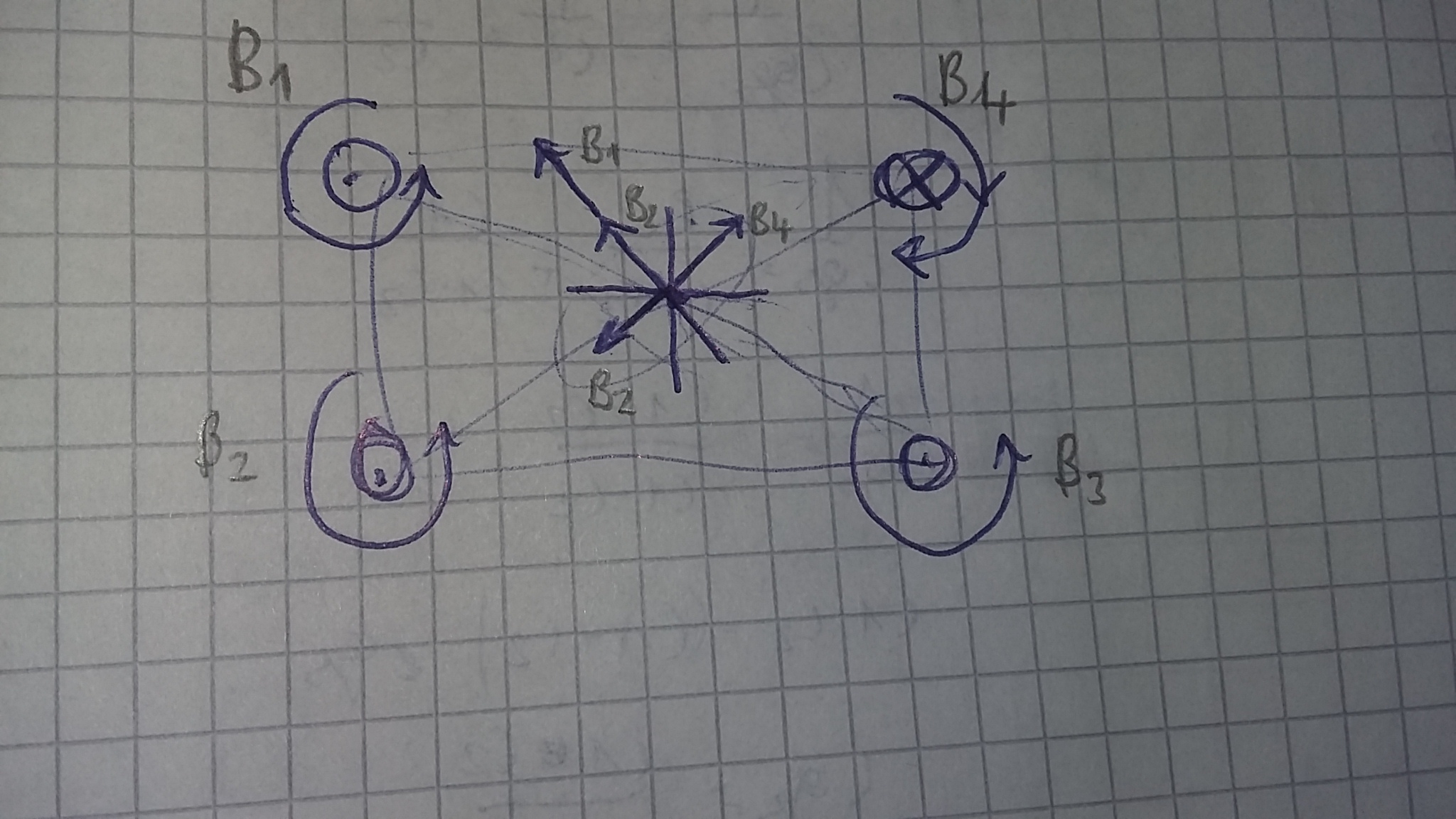

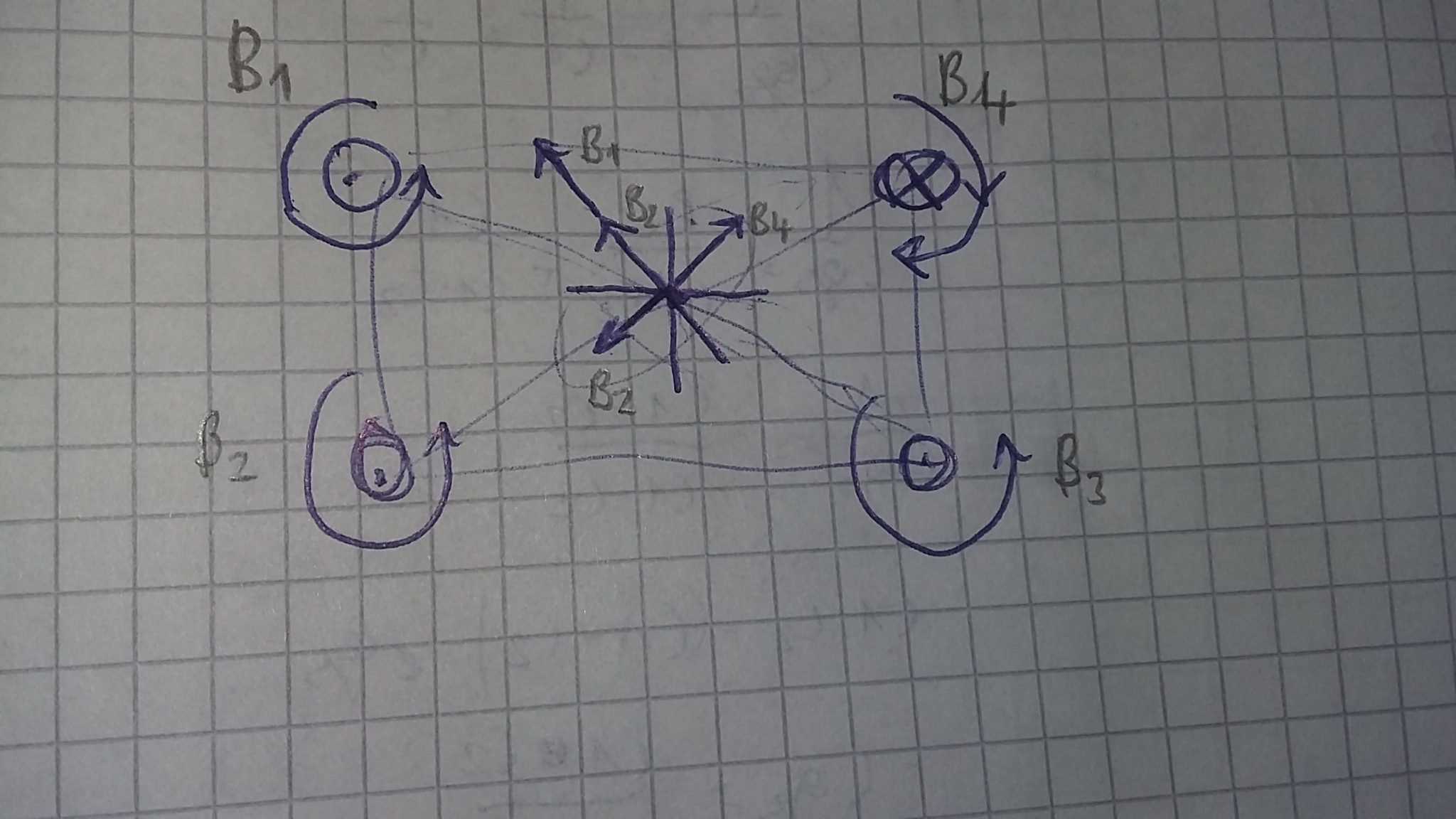

Sieht das dann so aus, wie in der Skizze, die ich jetzt gemacht habe? Dass sich praktisch B3 und B1 aufheben, und sich B2 und B4 verstärken?

Also die Magnetfelder gehen durch Punkt P, das müsste ich noch korrigieren.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Wichtiger als dass sie durch den Punkt P gehen (es sind ja Vektoren, die man prinzipiell beliebig verschieben kann), ist hier, dass sie jeweils tangential zu dem jeweiligen kreisförmigen Magnetfeld liegen! Um das zeichnerisch hinzukriegen, sind die gestrichelten Hilfslinien ganz praktisch: dazu muss die "Kompassnadel" nämlich senkrecht stehen.

Ansonsten hast Du recht: zwei Magnetfelder heben sich auf, zwei verstärken sich. Um dann den exakten Summenvektor zu zeichnen, ist aber das oben Gesagte wichtig.

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

@Steffen Bühler

vielen Dank :-)

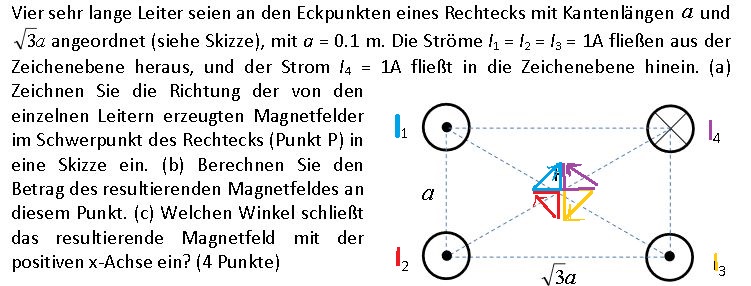

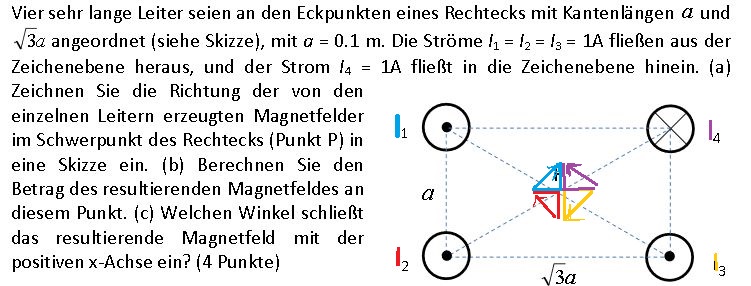

Ich habe jetzt die Tangentialvektoren zum Magnetfeld so eingezeichnet, dass sie normal zu den strichlierten Linien stehen. Gilt das immer, dass die normal drauf sind (auch z.B bei einem Quadrat anstatt Rechteck)?

glg.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Ja. Sie müssen tangential zum kreisförmigen Magnetfeld sein, das ergibt sich daraus. Nimm ruhig mal einen Zirkel und schlage einen Kreis um einen der Leiter, der durch P geht. Dann siehst Du es auch ohne Hilfslinien.

ichLiebeSommer · Anmeldungsdatum: 05.09.2016 Beiträge: 29

vielen Dank smile

nachdem ich das mit dem Zirkel nochmal nachgezogen habe ist es klarer.

glg smile
