Komplizierter Freischnitt

allahahbarpingok · Anmeldungsdatum: 08.07.2016 Beiträge: 3

Hallo,

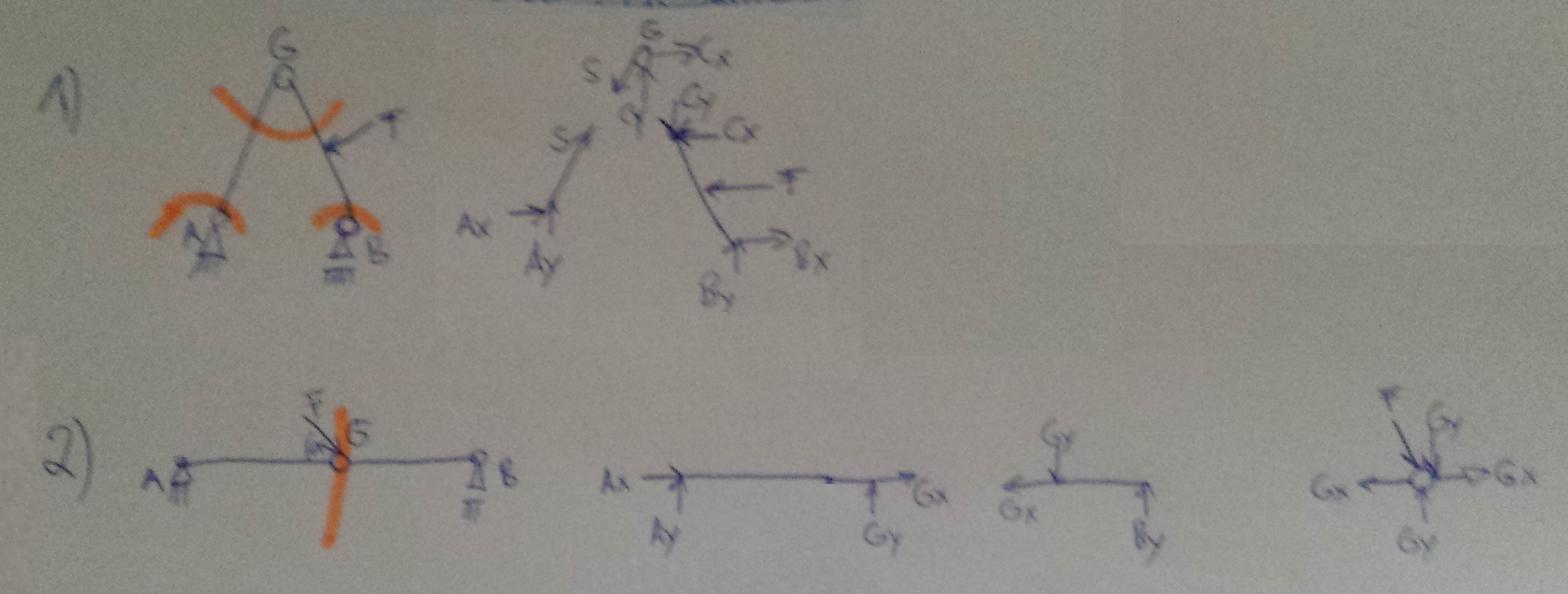

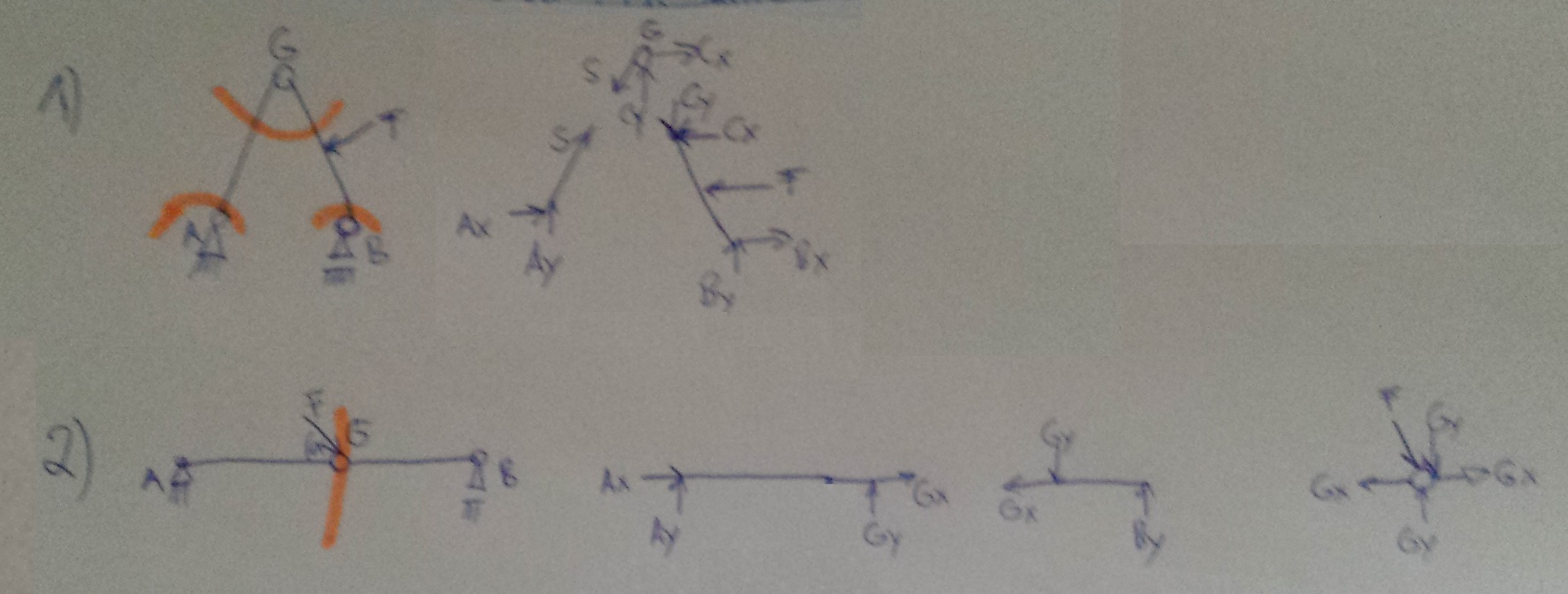

kann mir jemand bei den 2 Freischnitten helfen. Ich soll beim 1. jeweils die 2 Stäbe freischneiden und die Kräfte im Gelenk sichtbar machen.

Beim 2. habe ich 2 Balken, bei denen aber im Gelenk eine Kraft F im Winkel alpha anliegt. Auch hier soll ich im Gelenk schneiden, aber dann auch wieder die Kräft im Gelenk sichtbar machen. Hier weiß ich nicht, wie ich die Kraft F auf die 2 Balken aufteile.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3563

Hallo,

m. E. können Stäbe nur Längskräfte (und meinetwegen Torsion) aufnehmen, während Balken Längs- und Querkräfte aufnehmen können. Daher würde ich in 1) einen Blick auf den Stab mit der darauf einwirkenden Querkraft nehmen. Kann es sein, dass dieser Stab auch ein Balken ist?

Dann ist mir aufgefallen, dass Du die Lager nicht unterscheidest. Wenn ich mich richtig an meine TM-Vorlesungen erinnere, dann nimmt das linke Lager A in 1) Kräfte in x- und y-Richtung auf, während das rechte Lager B in 1) nur Kräfte in y-Richtung aufnehmen kann.

Weißt Du, ob das Problem statisch bestimmt ist, oder sind wir im Bereich der Elastostatik?

Viele Grüße
Michael
