Venturi Rohr

SimonPhysik · Anmeldungsdatum: 08.11.2016 Beiträge: 72

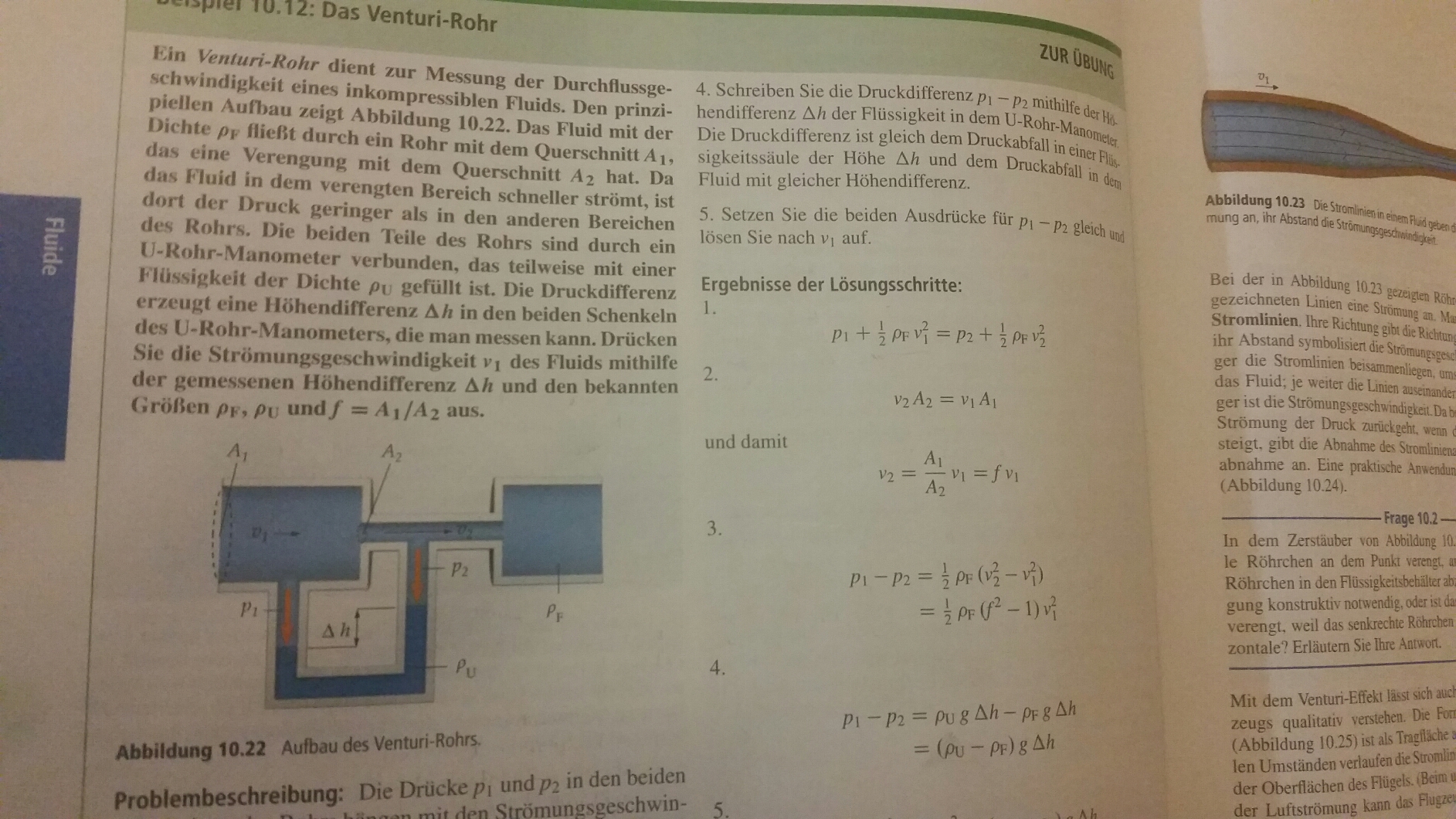

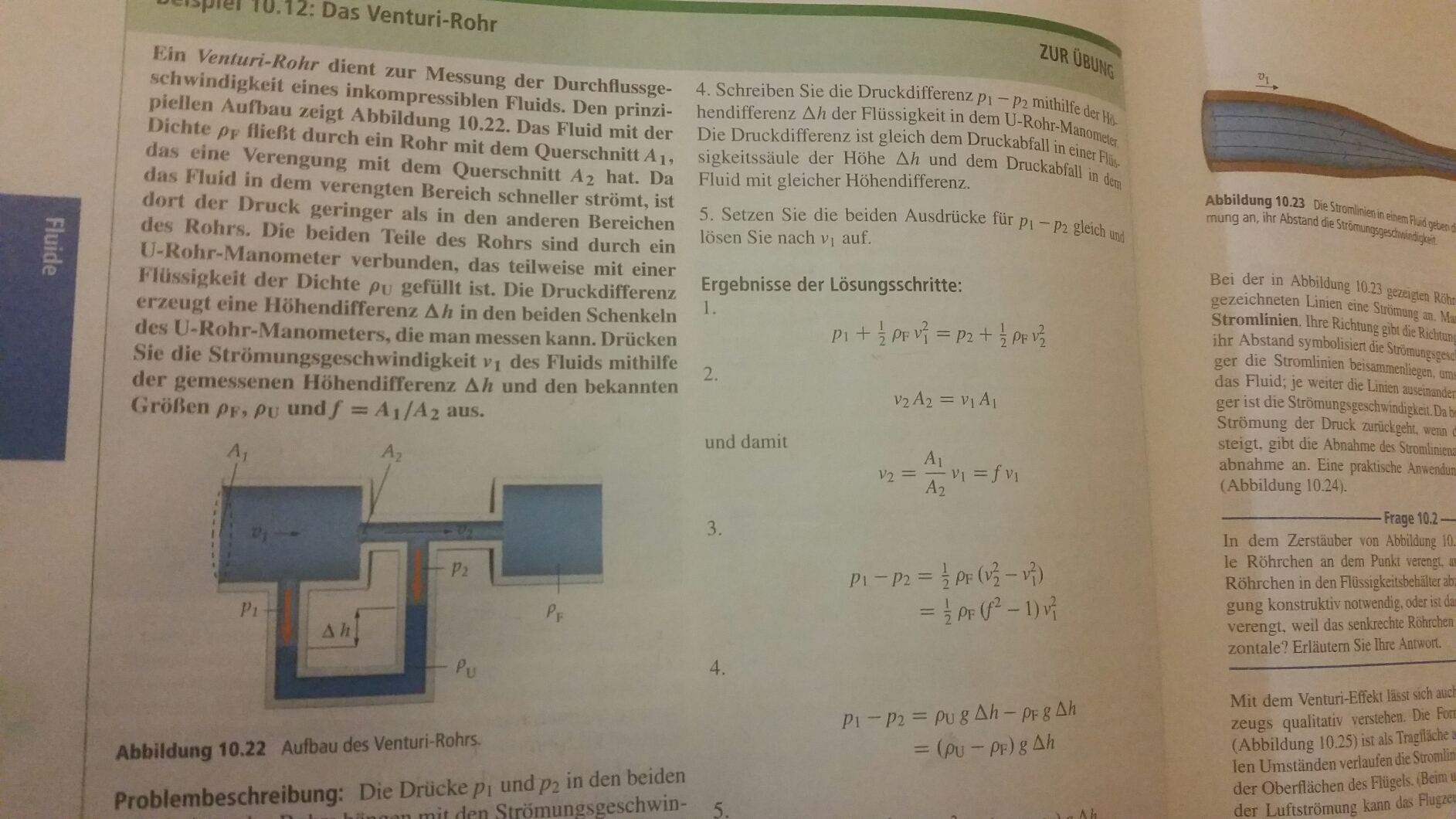

Kann mir jmd bei 4. erklären warum die Druckdifferenz so ausrechenenbar ist bitte?

moody_ds · Anmeldungsdatum: 29.01.2016 Beiträge: 515

Du müsstest etwas konkreter werden was genau dir unklar ist. Die Erklärung steht ja im Text. Hast du die Aufgabe die wir letzte mal gerechnet haben nochmal zu Ende nachvollziehen können? Das war quasi dasselbe.

SimonPhysik · Anmeldungsdatum: 08.11.2016 Beiträge: 72

Ja ich habe sie nachvollzogen. Nur diesen Druckunterschied auszurechnen, da komme ich nicht ganz dahinter. Es geht mir um p1-p2. Ich hätte gedacht, dass das in diesem Beispiel einfach rho_u g delta h ist. Aber dann steht ja noch - rho g delta h. Warum ist das so?

moody_ds · Anmeldungsdatum: 29.01.2016 Beiträge: 515

Schau mal wo im U Rohr die Drücke gleich sein müssen (kommunierende Röhren) Auf einer Seite wirkt die Gewichtskraft über delta mit der Dichte U und auf der anderen ist das andere Fluid an der Stelle in der Röhre.

Das ist im Endeffekt wieder Bernoulli unten ins Rohr und dann gleichsetzen .

SimonPhysik · Anmeldungsdatum: 08.11.2016 Beiträge: 72

Aso ich glaube ich habe es verstanden. Ich wende 2 mal Bernoulli an. Jeweils auf die beiden Röhren. Bei der linken habe ich p1 + rho_f g delta h
Bei der rechten p2= rho_u g delta h . Das muss ja dann gleich sein. Daraus folgt dann die Formel. So oder grübelnd

moody_ds · Anmeldungsdatum: 29.01.2016 Beiträge: 515

Fast

Ich habe nur noch ein paar Anmerkungen.

Du hast jetzt die Höhe H vernachlässigt bzw direkt rausgeworfen. Das ist eigentlich erst nach dem Gleichsetzen richtig.

Ich habe es beim Lesen so verstanden als wäre dir das Gleichsetzen noch nicht klar, guck dir dazu bitte nochmal die kommunizierenden Röhren an damit du weißt warum wo der Druck gleich ist.

Ich nenne mal den Druck links im Rohr p_l und rechts p_r

Da

folgt

Und ich habe etwas inflationär mit dem Ausdruck Bernoulli um mich geworfen. Klassischerweise ist damit die Energieerhaltung entlang einer Stromlinie gemeint. Bei der anderen Aufgabe konnte man sich das aufgrund der Höhen auch noch gut zurecht legen so.

Im Endeffekt strömt im Rohr aber nichts, das heißt aber nicht dass man den Druckverlauf nicht trotzdem aufstellen kann wie wir das oben gemacht haben.

Man könnte auch sonst sagen dass wir Bernoulli quer zur Stromlinie ausgewertet haben (müsste entsprechend alles wegfallen, dass nur der Druckverlauf übrig bleibt).

Der Punkt ist: Ich habe zwar von Bernoulli in die Röhren gesprochen, aber ich glaube richtiger wäre zu sagen wir haben den Druckverlauf aufgestellt.

Ich hoffe dir ist das nun alles klar geworden smile

SimonPhysik · Anmeldungsdatum: 08.11.2016 Beiträge: 72

Vielen Dank Prost

Jetzt habe ich es endlich verstanden.
Danke sehr.
