Leistungsanpassung

ReineMathematik · Anmeldungsdatum: 15.12.2017 Beiträge: 37

Hey, es geht um die Teilaufgabe b. ich weiß, dass eigentlich jede Anpassaufgabe mehr oder weniger auf dasselbe hinausläuft.

Ich habe ein Ersatzschaltbild gegeben mit einer Leitung (Wellenwiderstand Zw, länge l) , Ausgangswiderstand/Ende Ze=Ue/Ie und Eingangswiderstand/Anfang Za=Ua/Ia

Nun ist entweder Za oder Ze und halt die restlichen Eigenschaften der Leitung gegeben. Je nach dem was gegeben ist muss Za bzw Ze berechnet werden. wie man das alles macht weiß ich sofern ich halt ebend weiß was denn gegeben ist (Za oder Ze) und dementsprechend was gesucht ist (Za oder Ze).

Jetzt zur Aufgabe:

Hier geht es um Leistungsanpassung bzw besser gesagt Leitungsanpassung, sprich reflektionsfaktor r=0. Dabei gilt das der Ausgangsngswiderstand=Wellenwiderstand ist.

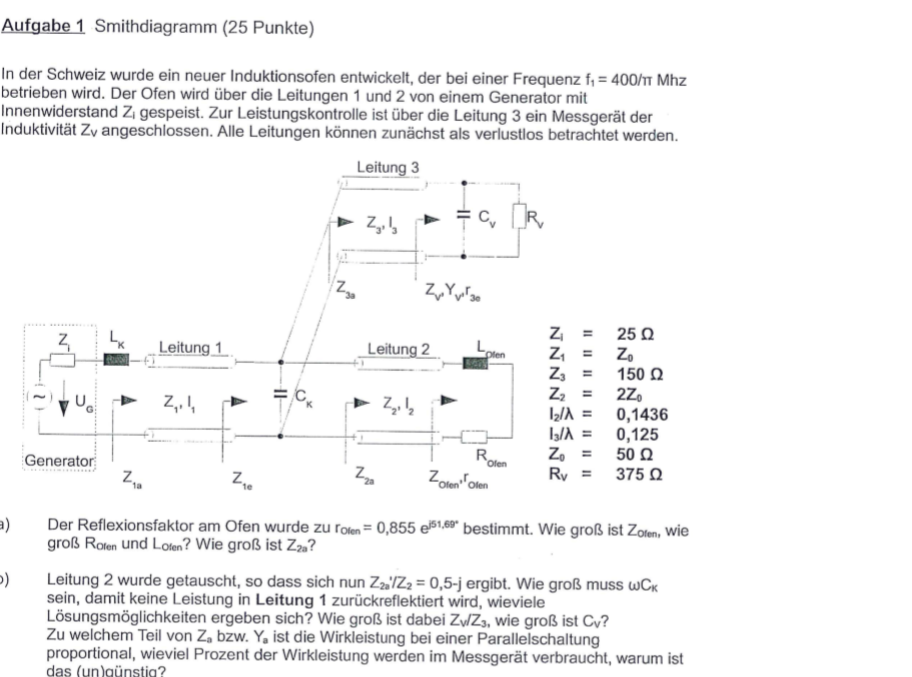

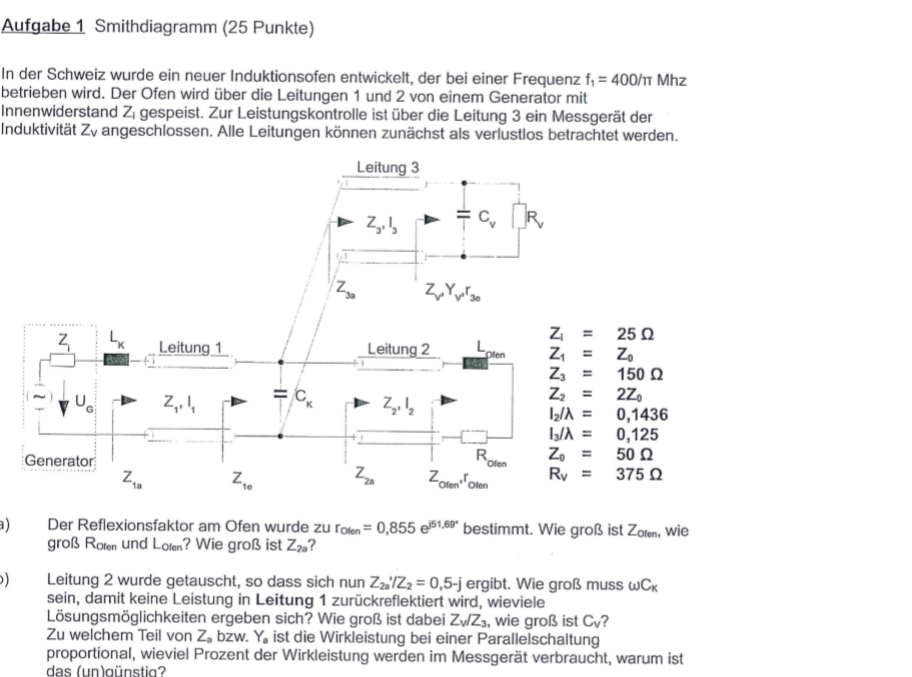

Jetzt brauche ich hilfe bei dem was ich markiert habe, da ich ab da nicht mehr nachvollziehen kann. Wieso ist der bezugswiderstand zur Normierung der von der Leitung 3? Ist das so da er den größten Wellenwiderstandswert von allen drei Leitungen hat ?

lg

ReineMathematik · Anmeldungsdatum: 15.12.2017 Beiträge: 37

Push würde das gerne verstehen können.
