Richtung der Ablenkung der Alphateilchen durch das B-Feld

Firrel86 · Gast

Meine Frage:
Moin!

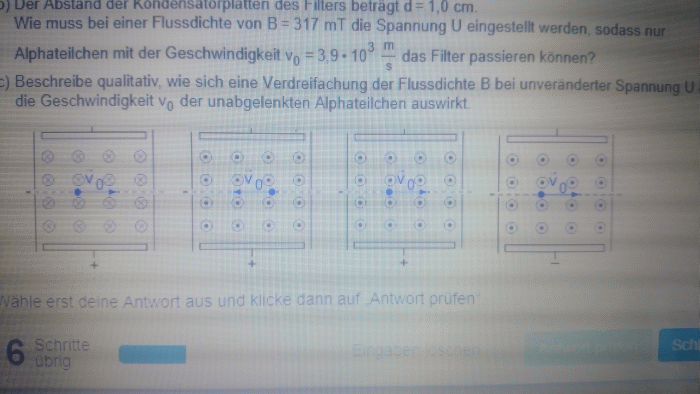

Ich muss zunächst angeben in welche Richtung Alphateilchen in einem Wienschen Geschwindigkeitsfilter abgelenkt werden. Die Ablenkung durch das E-Feld macht mir da keine Probleme. Aber die Ablenkung durch das B-Feld verstehe ich nicht ganz. Die Rechte-Hand-Regel soll einem da helfen? Wie soll ich die hier einsetzen? Genau genommen muss ich hier angeben (siehe Bild) ob die Alphateilchen nach oben oder unten abgelenkt werden.
Danke schon mal für die Hilfe.

[img]https://ibb.co/maBieT[/img]

Meine Ideen:
Weiss nur dass die Rechte Hand Regel hier helfen soll.

Firrel86 · Anmeldungsdatum: 24.07.2018 Beiträge: 7

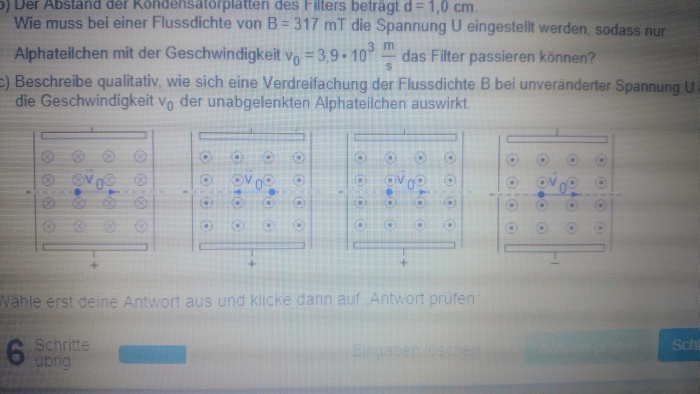

Bild :

<a href="https://ibb.co/maBieT"><img src="https://thumb.ibb.co/maBieT/Magnetischer_Fluss.gif" alt="Magnetischer_Fluss" border="0"></a>

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Die Anwendung der Rechten-Hand-Regel ist immer wieder eine gute Gelegenheit, sich das Handgelenk zu verbiegen. Big Laugh

Daumen, Zeigefinger und Mittelfinger werden in Form eines "Dreibeins" (Rechtssystem) gehalten und zwar
der Daumen (Ursache) in Richtung der Bewegung der positiven Teilchen - hier nach rechts und
der Zeigefinger (Vermittlung) in Richtung des Magnetfeldes - hier aus der Zeichenebene heraus.
Der Mittelfinger (Wirkung) zeigt dann die Richtung der Ablenkung im Magnetfeld an.
