Widerstand bestimmen

Max · Gast

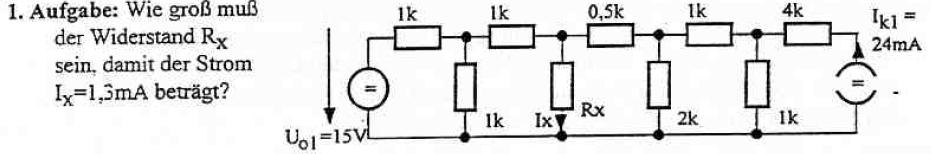

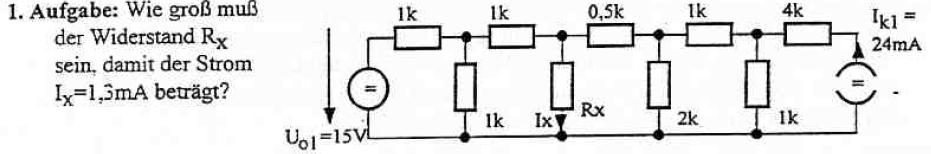

Hallo,

ich versteh die Aufgabe nicht 100%ig.
Ich denke die Aufgabe lässt sich mit dem Ersatzquellenverfahren lösen.
Ich habe zuerst den Ersatzinnenwiderstand ausgerechnet komme auf 750 Ohm.
Ich setzte dann die Spannungsquelle aktiv und die Stormquelle passiv.
Dann berechne ich den Kurzschlussstrom Ik1 = 4,38 mA.
Dann die Stromquelle aktiv, wieder Kurzschlussstrom: Ik2 = 9,6 mA.
Dann Überlager ich die: Ik = 13,98 mA. Daraus rechne ich die Ersatzquellenspannung aus. Komme auf 10,48 V.
Nur wie berechne ich dann den Widerstand? Ist das dann einfach R = 10,48 V / 1,3 mA ? Oder ist der ganze Ansatz falsch?

Vielen Dank!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Dein Ansatz ist richtig bis fast zum Schluss. Hab aber nur grob abgeschätzt ob die Werte stimmen, jedenfalls ist 750 Ohm OK.

Das was Du zwischen den Klemmen wo sich Rx befindet nun hast, ist eine Ersatzspannungsquelle mit Ri=750 Ohm und U0 = 10,48V.

Nun sollst Du an die Klemmen dieser Ersatzspannungsquelle einen Rx so anschliessen, dass ein gegebener Strm fliesst.

D.h.

Daraus Rx ausrechnen !
