Transistoren verstärken?!

Ramona · Gast

Hallo.

Wir sollen mal wieder eine Zusammenfassung über unsere letzte Unterrichtsreihe schreiben. Leider habe ich ein Thema nicht verstanden und finde auch keine Infos in Bücher und im Internet.

Transistoren verwendet man ja auch um Stimmen, Klänge und Geräusche laut hörbar zu machen.
Hat man nun einen EBK-Stromkreis mit Lautsprecher, Mikrofon und zwei Widerständen.. weiter weiß ich schon nicht..
Der eine Widerstand ist variabel, d.h. man kann eine bestimmten Widerstand einstellen, der aber max. 100(Omega) haben darf, da man nur zwischen 0,6V und 0,8V später hören kann und die Schwingnugen sind. An diesem Widerstand ist positive Ladung.

Fließt nun Strom, gelangen die Elektronen durch den BasisErmitterstromkreis zum variablen Widerstand. Das Mikorfon, welches nach der Schallaufnahme eine hohe Stromstärke hat, verändert den EBK. die Schallaufnahme/Schwankungen gehen in den Lautsprecher, der eine niedrige Stromstärke, aber hohe Spannung hat.

weiß nciht, wie ich das alles ausdrücken und formulieren soll.. vllt ist ja was richtiges an meiner Aussage dran; oder ist alles nur bullshit?

Naja, vllt ist hier jemand ja so lieb und schlau und kann mir das Prinzip vom dem verstärkenden Transistor mal erklären

*wink*
Ramona

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ein Transistor ist ein "Stromverstärker": Ein kleiner Basisstrom führt zu einem um etwa 100x grösseren Kollektorstrom.

Dies kann ausgnützt werden, um nicht nur Ströme, sondern auch Spannungen zu verstärken.

DIE Typische Schaltung ist die Emitterschaltung, bei welcher der Emitter auf Masse liegt:

http://www.elektronik-kompendium.de/sites/slt/0204302.htm

Die Eingangsspannung Ue bewirkt einen Basisstrom IB, welcher zum Kollektorstrom IC verstärkt wird. Dieser kann zB durch einen Lautsprecher geschickt werden.

Schau ausserdem mal unter wikipedia nach.

Ramona · Gast

ja, soweit hatte ich das auch verstanden.. aber mir gehts halt auch nicht da drum, sondern ums verstärken :/

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ich habe ja auch einen Verstärker beschrieben ...

zeichne mal auf was du hast - dann können wir Dir sicher helfen.
Aus deinen wirren Worten kann man nur zwischen den Zeilen lesen was du suchst.

Ramona · Gast

sorry, dass es gedauert hat.. war grad den Rest am machen.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

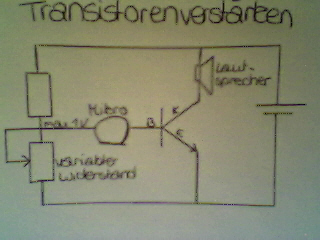

Durch den Spannungsteiler ganz links wird ein Arbeitspunkt des Transistors eingestellt; d.h. es fliesst ein gewisser Strom durch die Basis zum Emitter und ein (ca. 100x) grösserer Strom als Kollektorstrom durch den Lautsprecher (rechts oben).

Trifft nun ein Schall-Wellenberg auf das Mikrofon, so wird durch den nun etwas kleineren Widerstand des Mikros auch der Basisstrom grösser. Sagen wir der Strom ändert sich von 100Mikroampere auf 105 Mikroampere. Dann ändert sich der Strom durch den Lautsprecher aufgrund der Transistorverstärkung von 10mA auf 10,5 mA. In Summe wird daher eine Stromänderung von 5 Mikroampere auf 500 Mikroampere verstärkt. Und das kann den Lautsprecher bereits zur Abgabe hörbarer Geräusche veranlassen. Natürlich ist das kein HIFI Verstärker, aber es würde funktionieren, wenn auch nicht ganz rauschfrei.
