Schaltkreis, Gesetze Kirchhoffs

Saskia · Gast

Hallo!

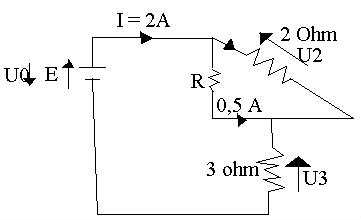

Ich habe ein Problem: Ich soll auf dem angehängten Schaltkreis U2, I2, R, E und U3 finden. Einige Dinge habe ich schon selbst gelöst: U2=3V, U3=6V, I2=1,5A. Jetzt weiß ich nicht weiter welche Formeln ich anwenden muss um R und E zu bestimmen.

Danke schonmal für Antworten smile

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Ein Tipp zur Bestimmung von R:

Wenn an dem Widerstand "2 Ohm" die Spannung U2 anliegt, dann liegt auch an R die Spannung U2 an. Und der Strom durch R ist ja angegeben. Also reicht hier einfach die Formel U=R*I.

Saskia · Gast

Okay, ich konnte die Aufgabe erfolgreich lösen E=9V und R=6 Ohm.

Jetzt habe ich noch einen Schaltkreis. ich kann Teilaufgabe f nicht lösen.
R1=8 Ohm
R2=6 Ohm
R3=4 Ohm
R4=3 Ohm
R5=2 Ohm
R6=5 Ohm

Die Stromquelle entwickelt einen elektro-motorische Kraft von 20V.
a. Bestimme den äquivalenten Widerstand vom Netzwerk. 12,5 Ohm
b. Wie groß is die Stromstärke durch die Quelle. 1,6 A
c. Wie groß ist das Vermögen durch diese Quelle. 32W
d. Wie groß ist der Strom durch R1. 1,6A
e. Wie groß ist das Vermögen verloren in R1. 20,48 W
f. Wie groß ist der Strom durch R3?

Kann mir wieder jemand helfen f zu lösen.

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Wenn du dir die Schaltung anschaust, dann siehst du ja, dass R2 und R3 parallel geschaltet sind. Und du kennst den Strom, der durch diese Parallelschaltung fließt, denn der ist ja derselbe wie der Strom durch die Quelle.

Wenn du nun den Ersatzwiderstand für die Parallelschaltung von R2 und R3 ausrechnest, dann kannst du damit die Spannung an R2 und R3 bestimmen, und aus der Spannung an R3 und dem Wert von R3 bekommst du dann den Strom durch R3.
