Widerstand gesucht

ipponken · Anmeldungsdatum: 26.04.2019 Beiträge: 49

Ich verstehe den Text nicht. Wenn durch das Poti nicht mehr als 120µA fliessen sollen, müsste man R se nehmen, das Bild zeigt den Strom aber in der Minus- Leitung. Wenn man aber das Bild betrachtet, hat man in Reihe vom Plus noch den Teil R as vom Poti mit 4,96MOhm. Bei 24 Volt können da keine 120µA fliessen.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Wenn an Pin 2 und Pin 6 des ICs dieselbe Spannung liegt und Punkt A auf der Verbindungsstrecke zwischen diesen Punkten liegt, was für ein Strom fließt dann zwangsläufig durch ihn?

Viele Grüße
Steffen

ipponken · Anmeldungsdatum: 26.04.2019 Beiträge: 49

Ich verstehe aber nicht welche Spannung da fließen soll. Ich sehe da nur UB=6......20V , soll das heißen ich kann mir eine Spannung aussuchen? Und diese Spannung , die ich mir aussuchen sagen wir mal 20V muss ich dann durch 2 teilen? Weil da steht UB/2 am Ein-und Ausgang.

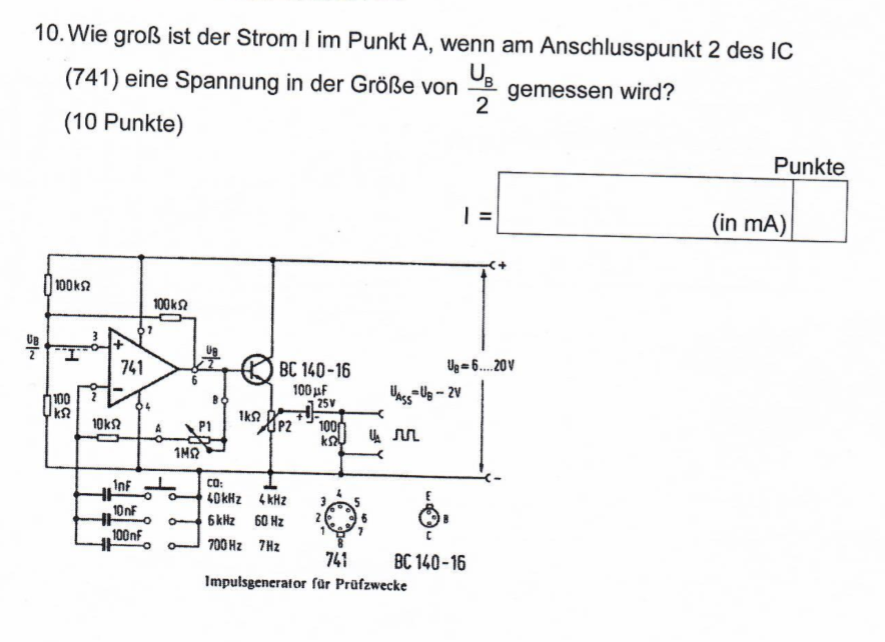

Diesen Teil von der Schaltung meinst du oder?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Ja, den Teil meine ich.

Es fließt keine Spannung, es liegt links und rechts dieselbe Spannung an. Wie groß die ist, ist egal, such Dir was aus.

Also hast Du eine Differenz von 0V an der Reihenschaltung der beiden Widerstände. Was fließt nun für ein Strom?

ipponken · Anmeldungsdatum: 26.04.2019 Beiträge: 49

Bei 0V fließt kein Strom.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Richtig! Der Kandidat hat 10 Punkte!

Viele Grüße
Steffen

ipponken · Anmeldungsdatum: 26.04.2019 Beiträge: 49

haha xD
