Stahlrohr Biege/Bruchberechnung

Fabbe · Anmeldungsdatum: 30.09.2019 Beiträge: 3

Meine Frage:
Hallo,
Ich hoffe mal hier kann mir jemand helfen dass ich das auch als Leihe verstehe smile

Gegeben ist eine Hülse im 60° Winkel Vertikal (ca.20cm lang) in die ein Stahlrundrohr (ca.1,8m lang) reingesteckt werden soll. Das Rundrohr und die Hülse werden passgenau installiert (sobald der Rohrdurchmesser und die Wandstärke ermittelt wurden) und werden mit einer Schraube gesichert.
Jetzt soll das Stahlrohr mit ca. 300kg belastet werden also am anderen Ende (Freischwingend) des Rohres ein Gewicht angebracht werden.
Wie kann ich den benötigten Durchmesser inklusive Wandstärke berechnen? Und Kann mir jemand die Rechnung und Formel aufschreiben. Und wie kann ich von meinem Stahlrohr die maximale Belastung bis Biegung/Bruch berechnen?

Schon mal Danke an die schlauen Rechner :)

Meine Ideen:
Meine aktuelle Idee wäre es so lange zu Bauen bis ich keine Biegungen/Brüche mehr habe Big Laugh

aber das geht ins Geld

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6119 Wohnort: jwd

Bitte eine Skizze der Konstruktion mit Maßen und angreifender Kraft!
Woran und wie ist die Hülse befestigt?

: Biegespannung

: Zulässige Biegespannung

: Biegemoment

: Angehängte Masse

:Neigungswinkel des Rohrs zur Vertikalen

: Widerstandsmoment

: Sicherheitsfaktor

: Aussendurchmesser

:Innendurchmesser

:Wandstärke

:Wirksame Rohrlänge

Allgemein gilt für die Biegespannung

mit

W nach D oder d umstellen, je nachdem welcher Durchmesser vorgegeben wird. Sinnvollerweise D vorgeben und d berechnen:

Die zulässige Biegespannung hängt vom gewählten Werkstoff ab.

Die Wandstärke errechnet sich mit

Ich hoffe, dass das auch für einen Laien halbwegs verständlich ist.

Fabbe · Anmeldungsdatum: 30.09.2019 Beiträge: 3

Vielen Dank für die Tolle erklärung!

mir wird nur noch nicht ganz schlüssig was "g" sein soll Big Laugh

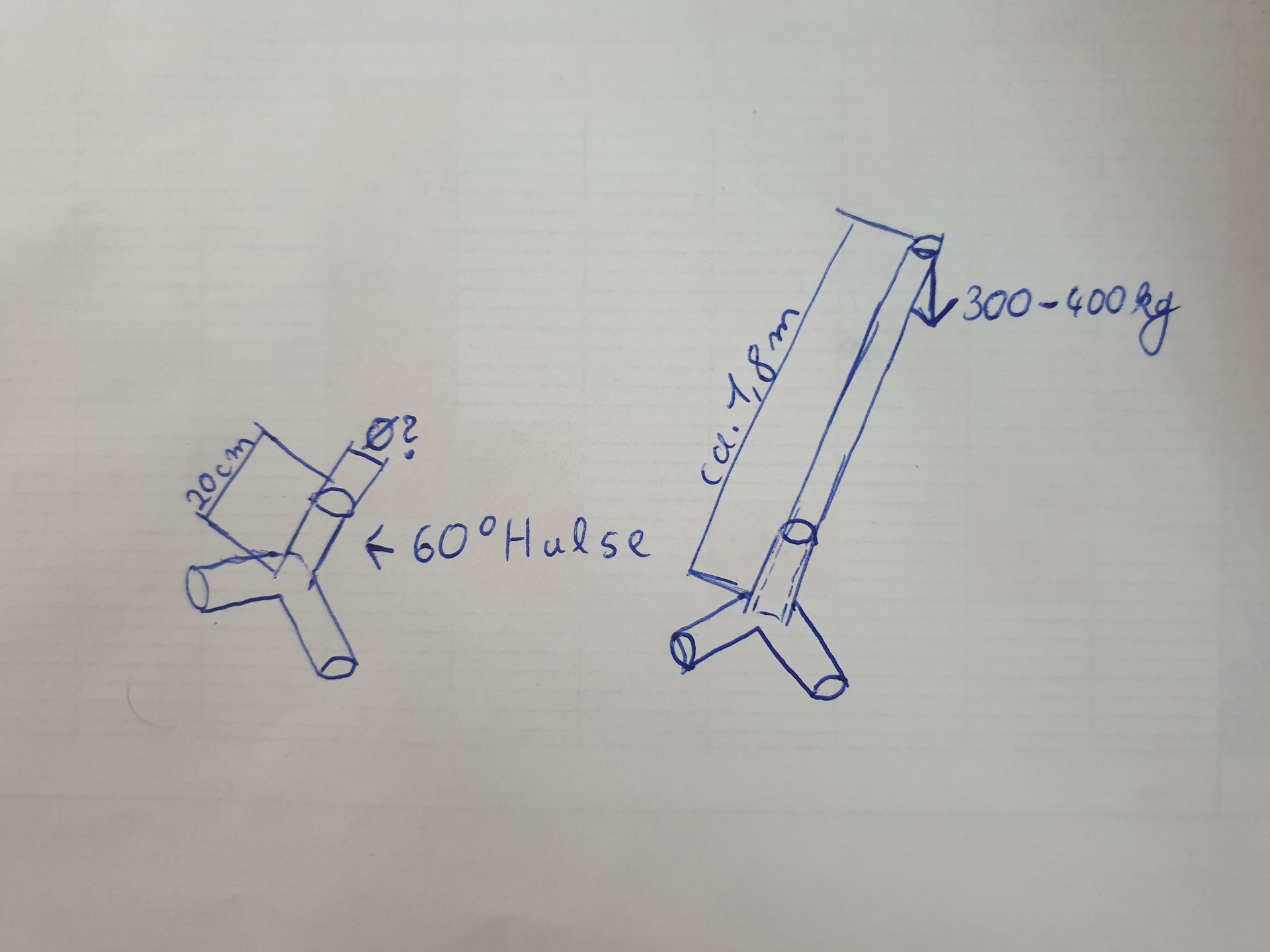

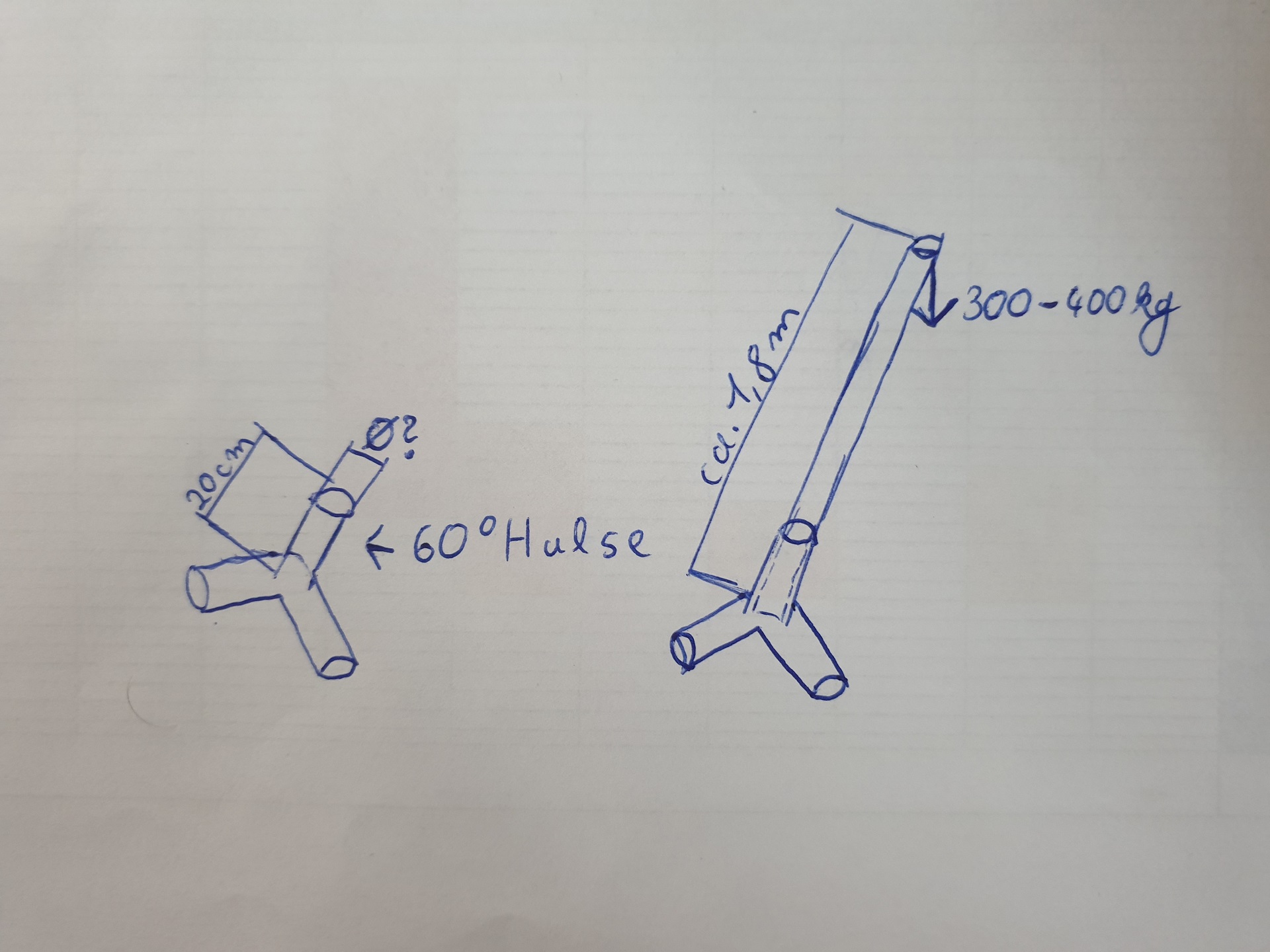

Ich hoffe mit der Skizze kannst du was anfangen smile

LG und Danke

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6119 Wohnort: jwd

Fabbe · Anmeldungsdatum: 30.09.2019 Beiträge: 3

Vielen Dank für die tolle Hilfe. Mit den Angaben sollte ich meine Berechnungen hin bekommen smile

Schönen Sonntag
